Tranzystor to podstawowy element półprzewodnikowy, który pozwala sterować większym prądem za pomocą małego sygnału. W praktyce oznacza to wzmacnianie sygnałów, przełączanie obciążeń i budowanie całej logiki nowoczesnej elektroniki, także tej samochodowej. W tym tekście wyjaśniam, jak działa ten element, jakie są jego najważniejsze odmiany i jak rozpoznawać typowe problemy przy doborze lub diagnostyce.
Najważniejsze fakty, które od razu porządkują temat
- To element, który może pracować jako wzmacniacz albo elektroniczny przełącznik.
- W wersji bipolarnej steruje się go prądem bazy, a w MOSFET napięciem bramki.
- Do przekaźników, cewek i silników trzeba uwzględnić diodę gaszącą oraz odpowiednie chłodzenie.
- W instalacji samochodowej najczęściej spotyka się układy 12 V, a logika sterująca bywa 5 V lub 3,3 V.
- Przy zamienniku liczą się nie tylko prąd i napięcie, ale też obudowa, pinout i warunki termiczne.
Jak ten element zamienia mały sygnał w realne sterowanie
Ja najczęściej opisuję go jako elektroniczny zawór. Mały sygnał na wejściu otwiera drogę dla większego prądu na wyjściu, więc można z jednego sterownika uruchomić lampę, przekaźnik, wentylator albo fragment toru audio. To właśnie dlatego jest tak ważny zarówno w prostych układach, jak i w bardziej złożonej elektronice samochodowej.
W praktyce ma dwie główne role. Pierwsza to wzmacnianie, czyli zwiększanie amplitudy sygnału bez zmiany jego sensu. Druga to przełączanie, czyli działanie jak szybki włącznik i wyłącznik. W elektryce samochodowej częściej myśli się o tej drugiej funkcji, bo trzeba sterować obciążeniami, które pobierają więcej energii niż sam układ sterujący jest w stanie bezpiecznie oddać.
Gdy rozumiesz ten podział, łatwiej odróżnić rozwiązanie do sygnałów małej mocy od układu, który ma po prostu odpalać większe obciążenie. To prowadzi prosto do pytania, jak dokładnie odbywa się sterowanie i gdzie początkujący najczęściej się mylą.
Jak działa w praktyce i gdzie najłatwiej popełnić błąd
Najprościej rzecz ujmując, w jednym typie sterowanie odbywa się przez prąd, a w drugim przez napięcie. W elementach bipolarnych mały prąd bazy kontroluje większy prąd kolektora. W MOSFET-ach sterowanie odbywa się napięciem bramki, więc układ sterujący nie musi dostarczać dużego prądu wejściowego. To różnica, która w praktyce bardzo dużo zmienia.
BJT potrzebuje sterowania prądem

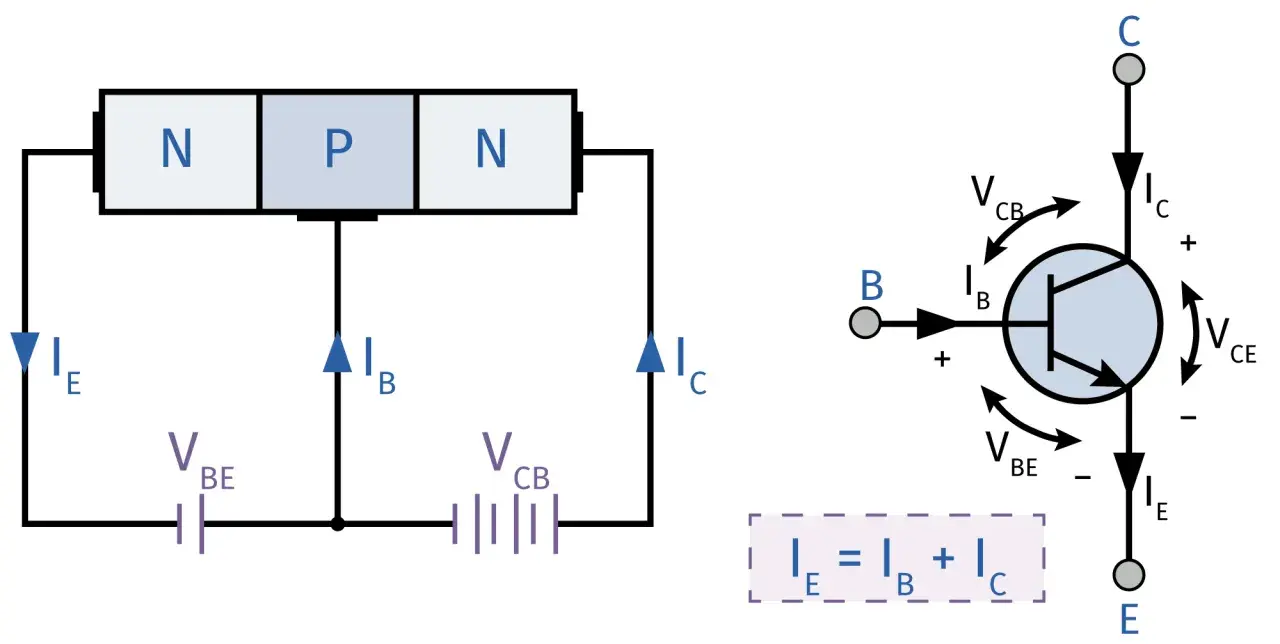

W rozwiązaniu bipolarnym trzeba podać odpowiedni prąd bazy, żeby element wszedł w nasycenie i zachowywał się jak solidny przełącznik. W trybie wzmacniającym pracuje w obszarze aktywnym, gdzie drobna zmiana sygnału wejściowego przekłada się na większą zmianę na wyjściu. Z punktu widzenia naprawy ważne jest to, że złącze baza-emiter zwykle zaczyna przewodzić około 0,6-0,7 V, ale samo to jeszcze nie oznacza poprawnej pracy pod obciążeniem.
Przeczytaj również: Ile kosztuje wymiana alternatora? Sprawdź ceny i ukryte koszty
MOSFET wymaga poprawnego napięcia bramki
W MOSFET-ach łatwo popełnić klasyczny błąd: ktoś widzi niskie napięcie progowe i zakłada, że to wystarczy. To nie działa w ten sposób. Próg włączenia oznacza tylko początek przewodzenia, a nie pełne otwarcie pod obciążeniem. W praktyce, zwłaszcza przy wyższych prądach, liczy się niskie Rds(on), poprawny driver i to, czy układ sterujący faktycznie zapewnia właściwe napięcie bramki.
Do tego dochodzi jeszcze obciążenie indukcyjne, na przykład cewka przekaźnika albo silnik. Przy wyłączaniu takie elementy generują przepięcie, więc bez diody gaszącej można uszkodzić układ sterujący szybciej, niż zdążysz znaleźć przyczynę problemu. To właśnie ten detal odróżnia poprawny projekt od układu, który działa tylko „na stole”.
Gdy już wiesz, jak pracuje sterowanie, naturalnie pojawia się pytanie, który typ wybrać do konkretnego zadania.
Jakie są najważniejsze odmiany i którą wybrać
Ja w praktyce rozdzielam trzy główne grupy: elementy bipolarne, MOSFET-y i układy wyższej mocy, takie jak IGBT. Każdy z nich ma sens w innym miejscu, a próba traktowania ich jak zamienników „jeden do jednego” zwykle kończy się stratami, grzaniem albo problemami z kompatybilnością sterowania.
| Typ | Jak się nim steruje | Mocne strony | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| BJT | Prądem bazy | Prosty, tani, dobry do małych i średnich sygnałów | Wymaga prądu sterującego, większe straty przy pracy jako przełącznik mocy | Proste wzmacniacze, sterowanie niewielkimi obciążeniami |
| MOSFET | Napięciem bramki | Małe straty, świetny do szybkiego przełączania, wygodny w układach 12 V | Wrażliwość na ESD, potrzeba właściwego napięcia bramki i dobrego chłodzenia | LED-y, wentylatory, pompy, sterowanie silnikami i obciążeniami w aucie |
| IGBT | Napięciem bramki | Dobre przy wyższych napięciach i większych mocach | Zwykle wolniejszy od MOSFET-a, mniej wygodny w prostych niskonapięciowych układach | Układy mocy, przekształtniki, bardziej wymagające aplikacje |
W instalacji samochodowej najczęściej wygrywa MOSFET, bo dobrze znosi sterowanie z logiki 5 V albo 3,3 V i ma sensowne straty przy większych prądach. BJT nadal bywa użyteczny, gdy potrzebujesz prostego, taniego rozwiązania do mniejszych obciążeń. Z kolei IGBT wchodzi do gry tam, gdzie robi się naprawdę poważnie z mocą i napięciem. Właśnie dlatego nie warto wybierać „na oko”, tylko pod konkretne warunki pracy.
Ta różnica między typami najlepiej widać w aucie, bo tam elektronika nie pracuje w sterylnym środowisku, tylko pod wibracjami, temperaturą i skokami napięcia.
Gdzie pracuje w samochodzie i co to oznacza dla napraw
W samochodzie ten element często siedzi w miejscach, których kierowca nie widzi, ale bez których nic nie działa płynnie. Steruje przekaźnikami, wentylatorami chłodnicy, światłami LED, pompami, zaworami, modułami komfortu i wieloma małymi funkcjami, które muszą działać szybko i bezpiecznie. W praktyce jest pomostem między mikrokontrolerem a realnym obciążeniem.
To ważne, bo instalacja samochodowa ma własne zasady. Mamy tu zwykle system 12 V, ale logika w sterownikach bywa oparta na 5 V albo 3,3 V. Jeśli układ sterujący nie potrafi poprawnie wysterować elementu mocy, obciążenie może pracować niestabilnie, grzać się albo w ogóle nie włączyć. Z punktu widzenia diagnostyki nie wolno też ignorować temperatury, bo w aucie to ona często ujawnia słaby punkt szybciej niż sam pomiar na zimno.
Ja patrzę na to tak: jeśli dany obwód działa poprawnie po podaniu sterowania ręcznie, a nie reaguje na sygnał z modułu, problem nie musi leżeć w samym obciążeniu. Czasem winny jest właśnie układ przełączający, ścieżka sterowania albo zbyt słaby driver. To prowadzi do kolejnej, bardzo praktycznej kwestii, czyli rozpoznawania uszkodzeń.
Jak rozpoznać uszkodzenie i sprawdzić zamiennik
Przy diagnozie zaczynam od objawów, a dopiero potem sięgam po miernik. Jeśli obciążenie włącza się stale, nie włącza się wcale albo pracuje tylko po poruszeniu wiązką, podejrzenie pada nie tylko na sam element mocy, ale też na sterowanie i lutowanie. W elektronice samochodowej zimny lut potrafi udawać uszkodzenie półprzewodnika bardzo przekonująco.
| Objaw | Możliwa przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Obciążenie nie włącza się | Brak sterowania, przerwany tor, uszkodzony element | Napięcie na wejściu, ciągłość ścieżek, stan lutów |
| Obciążenie działa cały czas | Przebicie wewnętrzne lub zwarcie w obwodzie sterowania | Pomiar zwarcia między wyprowadzeniami, stan drivera |
| Układ grzeje się mocniej niż powinien | Zbyt mały zapas prądowy, za słabe chłodzenie, za duże straty | Prąd obciążenia, temperatura, radiator, obudowa |
| Działa niestabilnie po rozgrzaniu | Graniczne parametry lub uszkodzenie termiczne | Test po nagrzaniu, porównanie z zimnym układem |
Jeśli sprawdzasz element miernikiem, pamiętaj o jednej rzeczy: pomiar w układzie może zmylić. W rozwiązaniach bipolarnych test diody często pokazuje spadek rzędu 0,6-0,7 V na złączach baza-emiter i baza-kolektor, ale wlutowany element potrafi dać odczyty pozornie sprzeczne z rzeczywistością. W MOSFET-ach samo sprawdzenie przejścia między drenem i źródłem nie wystarczy, bo bramka może być uszkodzona lub układ może mieć równoległą drogę przewodzenia.
Przy zamienniku patrzę przede wszystkim na cztery rzeczy: maksymalne napięcie, prąd, obudowę i sposób chłodzenia. Sam symbol katalogowy nie wystarcza, jeśli wyprowadzenia są inaczej ułożone albo nowy element ma gorsze warunki termiczne. Dobrze dobrany zamiennik często wygrywa nie nazwą, tylko zgodnością z realnym obciążeniem i temperaturą pracy.
Przy wymianie liczą się trzy rzeczy bardziej niż sam symbol
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: nie wybieraj zamiennika wyłącznie po tym, że „wygląda podobnie”. Zawsze sprawdź, czy układ ma odpowiedni zapas napięcia i prądu, czy pasuje do obudowy oraz czy sterownik rzeczywiście potrafi go poprawnie wysterować. W samochodzie to właśnie połączenie parametrów elektrycznych z termiką najczęściej decyduje o trwałości naprawy.
- Zapas napięcia powinien być większy niż nominalne warunki pracy, bo w instalacji samochodowej pojawiają się skoki i zakłócenia.
- Prąd znamionowy musi uwzględniać nie tylko obciążenie stałe, ale też rozruch i chwilowe piki.
- Obudowa, radiator i ułożenie wyprowadzeń potrafią przesądzić o tym, czy naprawa będzie trwała, czy tylko chwilowo skuteczna.
W praktyce najlepiej działa podejście proste i bezpośrednie: najpierw ustalasz, co układ ma robić, potem jaki typ elementu będzie do tego najrozsądniejszy, a na końcu sprawdzasz warunki pracy w konkretnym aucie. Gdy trzymasz się tej kolejności, elektronika przestaje być zgadywanką, a staje się przewidywalnym elementem naprawy.
