Impedancja w Car Audio - Jak Dobrać Głośniki do Wzmacniacza?

Michał Kalinowski 8 lipca 2026

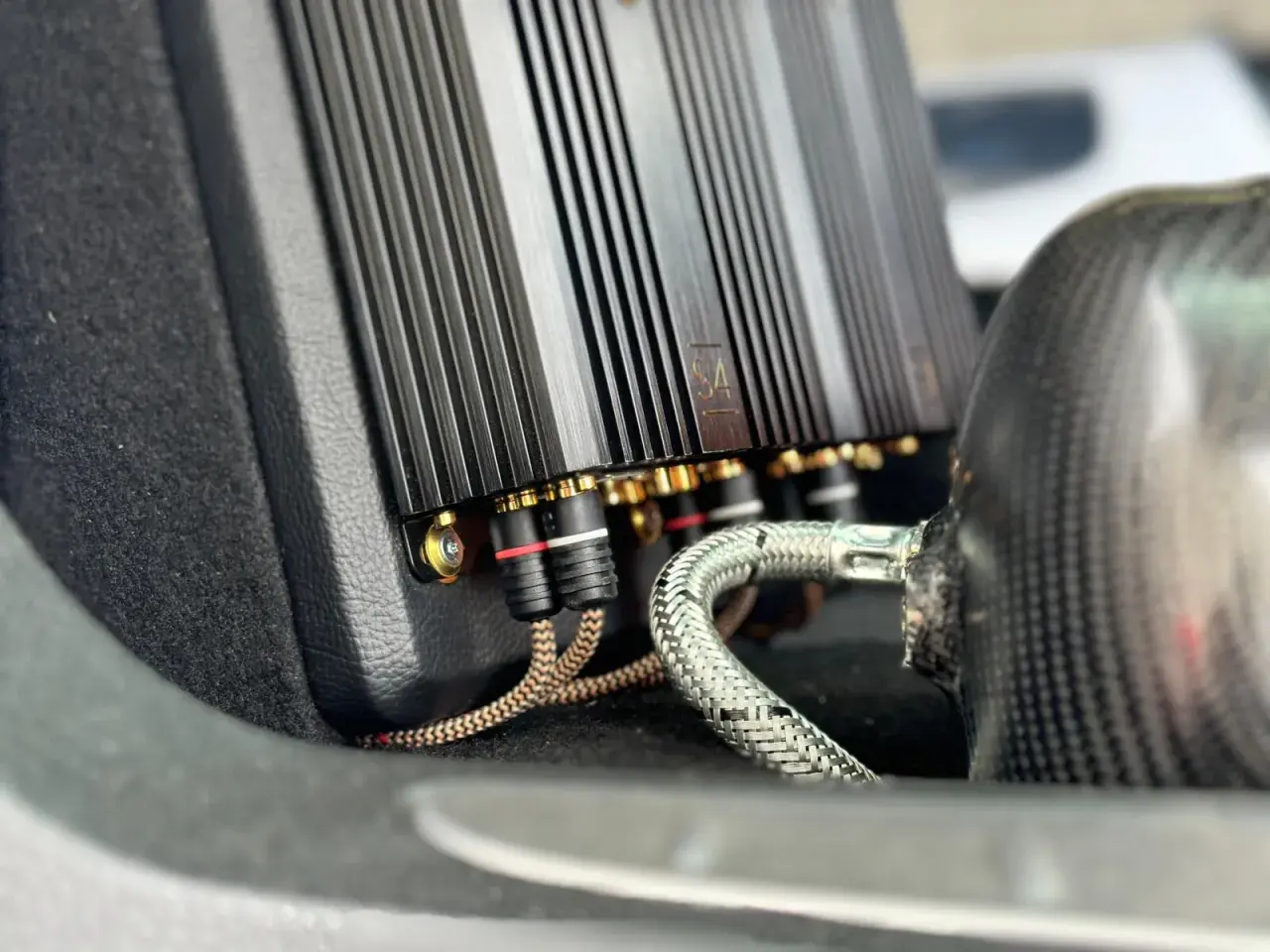

Wzmacniacz samochodowy z radiatorem i złączami, podłączony do zbiornika z włókna węglowego. Kluczowa jest tu odpowiednia impedancja.

Spis treści

Prąd w samochodzie i w domowym audio nie zachowuje się tak samo jak w prostym obwodzie z żarówką. Właśnie dlatego warto rozumieć impedancję nie jako suchą definicję, ale jako praktyczny opis tego, jak obwód stawia opór sygnałowi zmiennemu, jak dobierać głośniki do wzmacniacza i dlaczego pomiar samym multimetrem często nie wystarcza. Dobrze ogarnięty temat oszczędza błędów, przegrzewania sprzętu i niepotrzebnych zakupów.

Najważniejsze rzeczy, które warto zapamiętać

  • W obwodach prądu przemiennego liczy się nie tylko sam opór przewodu czy elementu, ale cały zestaw zjawisk, które wpływają na przepływ prądu.
  • Wartość Z zmienia się z częstotliwością, bo cewki i kondensatory reagują inaczej niż rezystor.
  • Multimetr pokaże zwykle rezystancję DC, a nie pełny obraz zachowania głośnika lub cewki.
  • W car audio najczęstsze problemy wynikają z połączenia zbyt niskiego obciążenia albo z błędnego łączenia głośników.
  • Najbezpieczniej dobierać sprzęt do parametrów wzmacniacza, a nie odwrotnie.

Co dokładnie oznacza impedancja w obwodzie

Ja najczęściej tłumaczę to tak: w obwodzie stałym wystarcza rezystancja, ale w obwodzie zmiennym do gry wchodzą jeszcze cewki i kondensatory. Raz pomagają przepływowi prądu, raz go ograniczają, a efekt końcowy opisuje właśnie ta wielkość. Jej jednostką są omy, a w prostym ujęciu można myśleć o niej jak o sumie tego, co „hamuje” prąd w danym układzie.

W praktyce to ważne, bo dwa elementy o tej samej wartości nominalnej mogą zachowywać się zupełnie inaczej przy różnych częstotliwościach. Rezystor ma zachowanie przewidywalne, ale głośnik, filtr czy przewód z elementami biernymi już nie. Dlatego w instalacji audio, zasilaniu i pomiarach AC nie patrzę wyłącznie na samą liczbę z tabliczki, tylko na kontekst całego obwodu. To prowadzi do pytania, skąd biorą się różnice między elementami i dlaczego ta sama konstrukcja może reagować inaczej w dwóch układach.

Z czego składa się ta wielkość i dlaczego zmienia się z częstotliwością

Najkrócej: składa się z części „oporowej” i części „reaktywnej”. Pierwszą rozumiesz intuicyjnie, bo zachowuje się jak klasyczny opór. Druga wynika z obecności cewek i kondensatorów, które magazynują energię i oddają ją z opóźnieniem, przez co prąd nie nadąża idealnie za napięciem.

Wielkość Co opisuje Jak reaguje na częstotliwość Co to oznacza w praktyce
Rezystancja Stały opór elementu Zwykle nie zależy od częstotliwości Łatwo ją zmierzyć zwykłym miernikiem
Reaktancja Wpływ cewek i kondensatorów Zmienia się wraz z częstotliwością Ten sam układ może inaczej działać przy basie i przy wysokich tonach
Z Całkowity opór widziany przez sygnał AC Jest zależna od częstotliwości Decyduje o obciążeniu wzmacniacza i poborze prądu

W zapisie technicznym często spotkasz wzór Z = R + jX, gdzie R to część rezystancyjna, a X - część reaktywna. Jeśli interesuje cię tylko „ile to ma omów” w sensie użytkowym, zwykle patrzy się na moduł tej wielkości, czyli jej wartość bezwzględną. Przy obwodach z samymi rezystorami wszystko się upraszcza, bo wtedy część reaktywna znika i układ zachowuje się przewidywalnie. Gdy jednak dochodzą cewki i kondensatory, trzeba już myśleć o częstotliwości, a nie o jednym stałym wyniku. To naturalnie prowadzi do pytania, jak taką wartość sprawdzić w realnym sprzęcie.

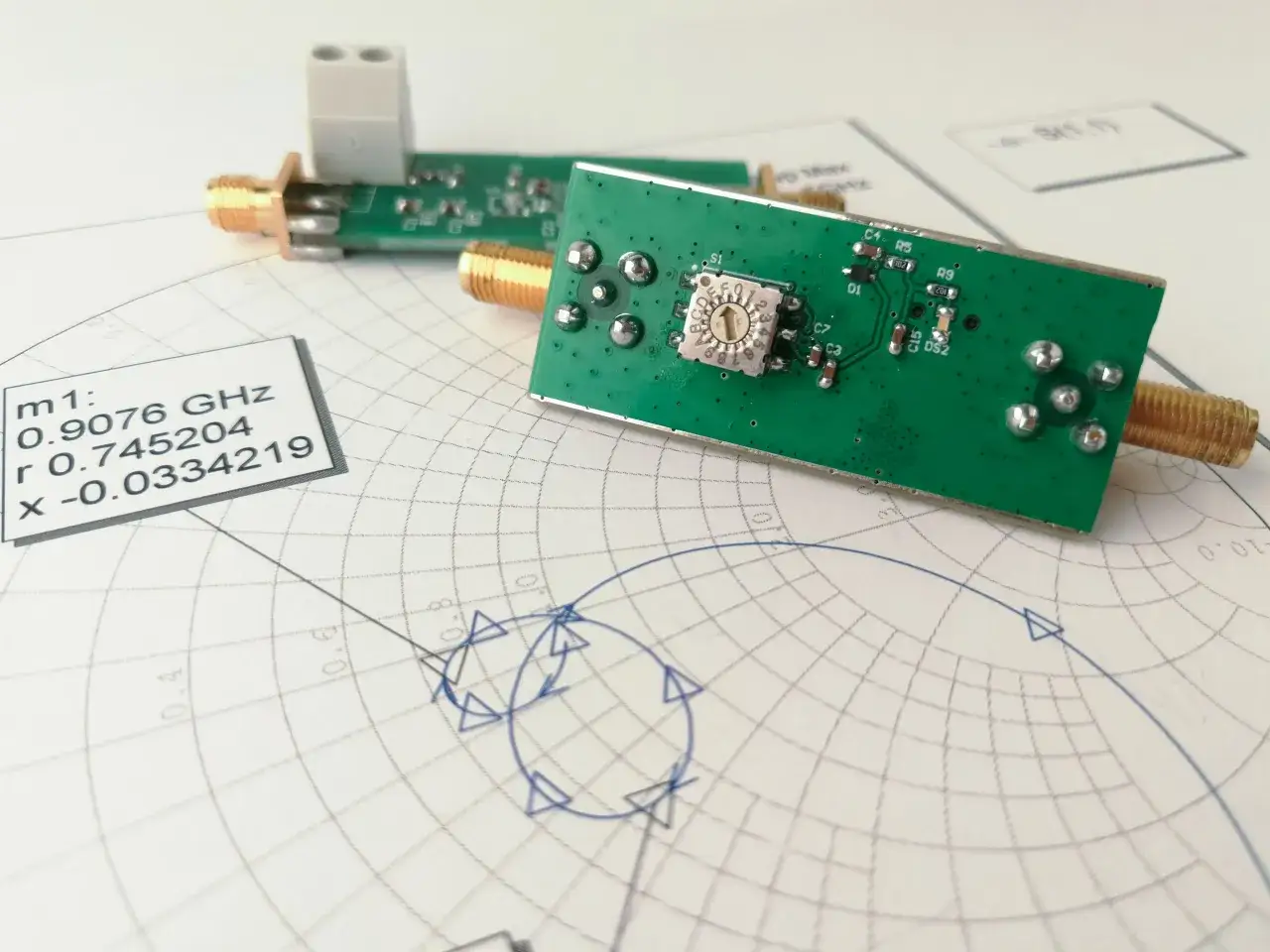

Elektronika na wykresie Smitha, analizująca impedancję. Mierzone parametry dla 0.9076 GHz.

Jak odczytać wartości na sprzęcie i nie pomylić ich z rezystancją

Tu pojawia się pułapka, na którą sam zwracam największą uwagę: zwykły multimetr nie pokazuje pełnego zachowania głośnika czy cewki w pracy AC. Mierzy najczęściej rezystancję DC, więc wynik będzie niższy od wartości nominalnej nadrukowanej na obudowie. To nie błąd sprzętu, tylko ograniczenie metody.

Jeśli na głośniku widzisz 4 Ω, miernik może pokazać coś wyraźnie niższego i nadal będzie to normalne. Tę deklarowaną wartość producent odnosi do pracy z sygnałem zmiennym w określonych warunkach, a nie do pomiaru „na sucho” na stole. Do dokładniejszej oceny służy LCR metr albo analizator, który podaje sygnał testowy AC i pozwala zobaczyć zachowanie w konkretnej częstotliwości.

Narzędzie Co pokaże Kiedy ma sens
Multimetr Rezystancję DC Gdy chcesz szybko sprawdzić ciągłość cewki lub przewodu
LCR metr Wartości L, C i zachowanie przy sygnale AC Gdy potrzebujesz lepszego obrazu układu biernego
Analizator impedancji Zmianę w funkcji częstotliwości Gdy diagnozujesz głośnik, filtr albo bardziej złożony układ

W praktyce do domowego sprawdzenia często wystarczy wiedzieć, czy obciążenie jest zgodne z opisem producenta i czy nie ma zwarcia. Do strojenia car audio lub bardziej precyzyjnej diagnozy lepiej już sięgnąć po pomiar AC. To przechodzi w najważniejszą rzecz dla kierowcy i instalatora: jak dobrać obciążenie do wzmacniacza, żeby sprzęt działał stabilnie.

Jak dobrać obciążenie we wzmacniaczu i głośnikach samochodowych

W car audio warto patrzeć nie tylko na moc, ale właśnie na zgodność obciążenia. Wzmacniacze samochodowe są zwykle projektowane do pracy z określoną minimalną wartością, najczęściej 4 Ω albo 2 Ω, a czasem jeszcze niższą w wyspecjalizowanych konstrukcjach. Jeśli zejdziesz poniżej tego, na co urządzenie jest przygotowane, rośnie pobór prądu, temperatura i ryzyko wejścia w ochronę albo uszkodzenia.

Szeregowo: Z = Z1 + Z2. Równolegle: 1/Z = 1/Z1 + 1/Z2. Te dwa wzory wystarczają w większości prostych instalacji, a w praktyce od razu pokazują, dlaczego dwa głośniki 4 Ω mogą dać zupełnie inny wynik niż jeden z nich osobno.

Najprostsze zasady łączenia są takie:

  • połączenie szeregowe zwiększa całkowite obciążenie,
  • połączenie równoległe zmniejsza całkowite obciążenie,
  • dwa głośniki 4 Ω połączone szeregowo dają 8 Ω,
  • dwa głośniki 4 Ω połączone równolegle dają 2 Ω,
  • przy mostkowaniu wzmacniacza trzeba sprawdzić jego minimalne obciążenie dla trybu bridge, bo to bywa mniej oczywiste niż przy pracy na pojedynczym kanale.
Układ Wynik dla 2 × 4 Ω Co zwykle zyskujesz Ryzyko
Szeregowo 8 Ω Mniejsze obciążenie wzmacniacza Mniej dostępnej mocy
Równolegle 2 Ω Więcej mocy, jeśli wzmacniacz to obsłuży Przegrzanie lub zadziałanie zabezpieczeń, gdy obciążenie jest zbyt niskie

Gdy montuję lub oceniam zestaw audio, zawsze sprawdzam trzy rzeczy: minimalne obciążenie wzmacniacza, sposób połączenia głośników i realny zapas zasilania w aucie. To ważne, bo w instalacji samochodowej napięcie podczas pracy silnika zwykle krąży wokół 13,8-14,4 V, a słabsze przewody albo kiepskie masy potrafią zepsuć cały efekt. Z tego powodu praktyka montażowa bywa bardziej wymagająca niż sama teoria na papierze. Skoro to wiemy, zostaje najczęstszy problem: błędy, które pojawiają się wtedy, gdy ktoś patrzy tylko na jeden parametr.

Najczęstsze błędy, które psują cały efekt

Najwięcej kłopotów widzę wtedy, gdy ktoś traktuje wartość z katalogu jak sztywną stałą. To błąd, bo rzeczywiste zachowanie zależy od częstotliwości, jakości filtra, sposobu połączenia i samego wzmacniacza. Druga pułapka to zakładanie, że skoro miernik pokazał „coś koło czterech omów”, to wszystko jest już zgodne z projektem.

  • Mylone są rezystancja i zachowanie w AC. To dwa różne pomiary, więc wynik z multimetru nie zamyka tematu.
  • Głośniki łączone są bez sprawdzenia finalnego obciążenia. Dwie sztuki, które osobno są bezpieczne, razem mogą zjechać za nisko dla wzmacniacza.
  • Ignoruje się wpływ kabli. Na krótkich odcinkach to zwykle detal, ale przy dłuższych trasach słaby przewód zwiększa spadki napięcia i pogarsza kontrolę nad zestawem.
  • Zakłada się, że każdy wzmacniacz „da radę” z niższym obciążeniem. W praktyce stabilność przy 2 Ω nie oznacza automatycznie stabilności przy 1 Ω.
  • Pomija się instrukcję trybu mostkowego. A to właśnie tam pojawiają się najgorsze niespodzianki, bo kanały nie pracują już tak samo jak osobno.

Jeśli unikniesz tych pięciu błędów, większość instalacji zadziała tak, jak trzeba, bez zgadywania i bez niepotrzebnego „na próbę”. To prowadzi do ostatniej rzeczy, którą warto zrobić przed wymianą głośników albo wzmacniacza: sprawdzić cały system jak całość, nie tylko jeden element.

Co sprawdziłbym przed modernizacją audio albo naprawą instalacji

Zanim coś wymienię, patrzę na zestaw w kolejności: specyfikacja wzmacniacza, nominalna wartość głośników, sposób ich połączenia, jakość przewodów i realne warunki pracy w aucie. To pozwala od razu wyłapać miejsca, w których może dojść do przeciążenia albo do strat mocy. W nowoczesnych samochodach, zwłaszcza z fabrycznymi systemami premium, dochodzą jeszcze aktywne zwrotnice, procesory dźwięku i nietypowe konfiguracje kanałów, więc zgadywanie zwykle kończy się stratą czasu.

Jeżeli mam dać jedną praktyczną radę, to taką: nie wybieraj sprzętu wyłącznie po mocy w watach. W samochodzie równie ważne są minimalne obciążenie, charakter połączenia i stabilność pracy pod obciążeniem. Dobrze dobrany zestaw gra czyściej, mniej się grzeje i jest po prostu trwalszy, a to w motoryzacji ma znaczenie większe niż efektowna liczba na pudełku. Jeśli spojrzysz na ten temat właśnie w ten sposób, łatwiej zbudujesz instalację, która działa przewidywalnie i nie wymaga ciągłych poprawek.

FAQ - Najczęstsze pytania

Impedancja to całkowity opór, jaki obwód stawia przepływowi prądu zmiennego. W car audio jest kluczowa do prawidłowego dopasowania głośników do wzmacniacza, aby system działał stabilnie i efektywnie, bez ryzyka uszkodzeń.

Multimetr mierzy głównie rezystancję DC (prądu stałego), która jest tylko częścią impedancji. Impedancja zmienia się z częstotliwością, uwzględniając wpływ cewek i kondensatorów. Do pełnego pomiaru potrzebny jest LCR metr lub analizator impedancji.

Zbyt niska impedancja powoduje nadmierny pobór prądu przez wzmacniacz, co prowadzi do jego przegrzewania się, wejścia w tryb ochronny, a nawet trwałego uszkodzenia. Może też pogorszyć jakość dźwięku i stabilność systemu.

Aby uzyskać 8 Ω, połącz głośniki szeregowo (plus jednego do minusa drugiego). Aby uzyskać 2 Ω, połącz je równolegle (plusy razem i minusy razem). Zawsze upewnij się, że wzmacniacz jest stabilny przy wybranym obciążeniu.
