Dioda Zenera to jeden z tych elementów, które wyglądają niepozornie, a potrafią zdecydować o stabilności całego układu. W praktyce pracuje ona w kierunku wstecznym po osiągnięciu określonego napięcia, dzięki czemu można jej użyć do stabilizacji, ograniczania przepięć i prostego odniesienia napięcia. Poniżej pokazuję, jak działa, kiedy ma sens w elektronice, gdzie łatwo popełnić błąd i na co zwracam uwagę także w rozwiązaniach samochodowych.
Najważniejsze rzeczy o pracy wstecznej i stabilizacji napięcia
- Element przewodzi wstecznie dopiero po osiągnięciu napięcia przebicia, a wtedy utrzymuje napięcie w dość wąskim zakresie.
- Żeby działał bezpiecznie, trzeba ograniczyć prąd rezystorem albo źródłem prądowym.
- Typowe napięcia przebicia zaczynają się już od ok. 1,8 V i sięgają setek woltów, zależnie od serii.
- W okolicach 5,6 V wpływ temperatury bywa najmniejszy, ale nadal zależy to od konkretnego modelu.
- Do silnych impulsów i ochrony instalacji auta zwykle lepszy jest TVS niż klasyczny stabilizator bocznikowy.
- Przy doborze liczą się nie tylko VZ, ale też moc strat, tolerancja, prąd kolanka i pojemność złącza.

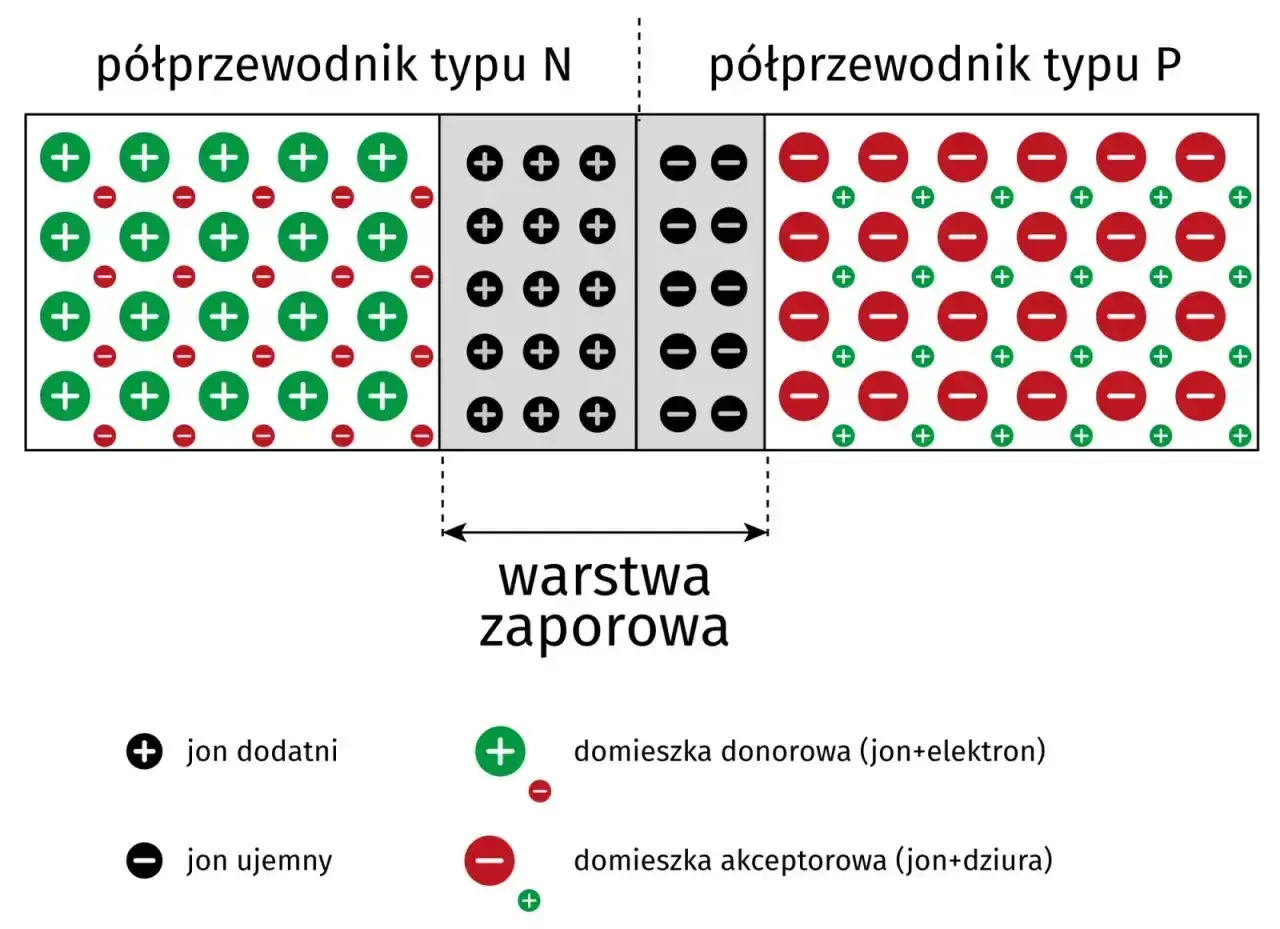

Jak działa ten element w kierunku wstecznym
W kierunku przewodzenia zachowuje się prawie jak zwykła dioda krzemowa, ale prawdziwy sens pokazuje dopiero po spolaryzowaniu wstecznym. Do chwili osiągnięcia określonego napięcia płynie znikomy prąd upływu, a potem następuje gwałtowny wzrost przewodzenia. To nie jest awaria, tylko zaprojektowany obszar pracy, o ile ograniczysz prąd i moc strat.
Ja najczęściej tłumaczę to tak: element „otwiera się” dopiero wtedy, gdy napięcie przekroczy ustalony próg, a potem pilnuje, żeby napięcie na nim nie rosło już tak swobodnie jak w zwykłym obwodzie. Dzięki temu można go wykorzystać jako prosty stabilizator bocznikowy, ogranicznik albo punkt odniesienia dla innych stopni układu.
Przeczytaj również: Rodzaje akumulatorów - Jak wybrać ten właściwy?
Kiedy dominuje efekt Zenera, a kiedy lawinowy
Przy niższych napięciach przebicia dominuje efekt Zenera, a przy wyższych - lawinowy. W praktyce oba zjawiska często wrzuca się do jednego worka, bo dla użytkownika ważniejsze jest to, że po przekroczeniu progu napięcie trzyma się względnie stabilnie. W okolicach około 5,6 V wpływ temperatury bywa najmniejszy, ale konkretna wartość zależy od serii i punktu pracy.
Jeśli zrobisz z niej stabilizator bez rezystora albo bez źródła prądowego, układ szybko wejdzie w strefę przegrzania. Z tego powodu zawsze patrzę na nią razem z całym otoczeniem, a nie jako na samotny magiczny element. To prowadzi wprost do pytania, czym różni się od zwykłej diody i od TVS.
Czym różni się od zwykłej diody i od TVS
Na schemacie łatwo wrzucić do jednego worka kilka podobnych elementów, ale ich zadania są różne. Dla porządku rozdzielam je zawsze według tego, jaką energię mają przenieść i jak długo mają pracować w obszarze przewodzenia.
| Element | Jak pracuje | Po co się go stosuje | Najważniejsze ograniczenie |
|---|---|---|---|
| Zwykła dioda prostownicza | Przewodzi głównie w kierunku przewodzenia, a wstecznie blokuje prąd aż do uszkodzenia lub przebicia | Prostowanie, zabezpieczenie przed odwrotną polaryzacją, dioda swobodnego biegu | Nie jest przeznaczona do stabilizacji napięcia w obszarze przebicia |
| Element Zenera | Po przekroczeniu napięcia przebicia zaczyna przewodzić wstecznie i utrzymuje napięcie w przybliżeniu stałe | Stabilizacja bocznikowa, referencja napięcia, ograniczanie amplitudy sygnału | Wymaga ograniczenia prądu i kontroli mocy strat |
| TVS | Działa podobnie, ale jest projektowany pod krótkie, energiczne impulsy przepięciowe | ESD, przepięcia, ochrona linii zasilania i sygnałowych, także w motoryzacji | Nie zastępuje bezmyślnie każdego stabilizatora, bo ma inne parametry pracy |
Najważniejsza różnica jest praktyczna: jeśli chodzi o krótkie, energetyczne piki napięcia, zwykle patrzę w stronę TVS, a nie klasycznego stabilizatora bocznikowego. To właśnie dlatego w układach samochodowych nie wolno zakładać, że jeden mały element załatwi wszystko. Gdy już to rozróżnisz, dużo łatwiej wskazać realne zastosowania.
Gdzie sprawdza się w praktyce
W małych układach elektronicznych ten element pracuje tam, gdzie trzeba utrzymać napięcie w prostym, przewidywalnym zakresie albo przyciąć sygnał, zanim dojdzie do kolejnego stopnia. W motoryzacji spotykam go częściej jako element pomocniczy niż jako główne zabezpieczenie całej linii zasilania.
- Stabilizacja pomocnicza - przy prostych obwodach można uzyskać punkt odniesienia 3,3 V, 5,1 V, 6,2 V albo 9,1 V bez rozbudowanego stabilizatora.
- Ograniczanie amplitudy sygnału - przydaje się wtedy, gdy sygnał nie może przekroczyć określonego poziomu, na przykład na wejściu wzmacniacza albo komparatora.
- Ochrona wejść układów scalonych - chroni pin przed zbyt wysokim napięciem, ale tylko wtedy, gdy prąd jest rozsądnie ograniczony.
- Układy samochodowe - bywa używana w prostych modułach, przy cewkach przekaźników, na wejściach sterowników i tam, gdzie trzeba zdusić niewielkie przepięcie lokalnie.
W samochodzie szczególnie cenię to, że taki element potrafi ochronić lokalny fragment układu bez dokładania wielkiej liczby części. Ale kiedy znam już zastosowanie, muszę dobrać parametry bez zgadywania. I tu zaczyna się część, w której wielu początkujących popełnia najdroższe błędy.
Jak dobrać odpowiedni model bez zgadywania
Ja zaczynam od dwóch pytań: jakie napięcie ma być utrzymane i ile energii realnie pojawi się w gałęzi. Dopiero potem sprawdzam obudowę, tolerancję i temperaturę pracy, bo sama wartość katalogowa VZ nie mówi jeszcze całej prawdy.
| Parametr | Co oznacza | Jak to czytam w praktyce |
|---|---|---|
| VZ | Napięcie przebicia | Dobieram je do poziomu odniesienia, progu ograniczania albo napięcia ochronnego |
| Tolerancja | Rozrzut między egzemplarzami | Im bardziej precyzyjny układ, tym węższej tolerancji szukam |
| IZK | Minimalny prąd w okolicy kolanka charakterystyki | Poniżej tej wartości regulacja jest słabsza i napięcie bardziej „pływa” |
| IZT | Prąd testowy, przy którym podawane jest VZ | To punkt odniesienia z noty katalogowej, a nie magiczny standard dla każdego obwodu |
| Pmax | Maksymalna moc strat | Sprawdzam ją z zapasem i po uwzględnieniu deratingu temperaturowego |
| SZ / tempco | Zmiana napięcia z temperaturą | Ważna szczególnie tam, gdzie temperatura obudowy mocno się zmienia |
| Cd | Pojemność złącza | Im większa, tym bardziej może obciążać szybkie sygnały |
Jeśli chcę z 12 V uzyskać około 5,1 V, a obciążenie pobiera 10 mA, zwykle zakładam jeszcze 5 mA na sam element i liczę rezystor jako R = (12 - 5,1) / (10 mA + 5 mA), czyli około 460 Ω. W praktyce wybieram 470 Ω, a potem sprawdzam najgorszy przypadek bez obciążenia: wtedy przez element popłynie około 14,7 mA, co daje blisko 75 mW strat. To nadal jest bezpieczne tylko wtedy, gdy katalog i temperatura na to pozwalają.
Jeżeli zależy mi na względnie stabilnym odniesieniu, patrzę szczególnie na okolice 5,6 V, bo tam wpływ temperatury bywa najmniejszy. To nie zwalnia z testów, ale zmniejsza dryft w porównaniu z wartościami, które mocno „uciekają” wraz z nagrzewaniem. Gdy już wiem, jak dobrać model, najłatwiej zobaczyć, jakie błędy psują taki układ w praktyce.
Najczęstsze błędy, które skracają życie układu
- Brak ograniczenia prądu - bez rezystora lub źródła prądowego element po prostu przegrzewa się bardzo szybko.
- Patrzenie tylko na VZ - tolerancja, prąd kolanka i temperatura potrafią zmienić zachowanie układu bardziej niż sama liczba z tabelki.
- Ignorowanie mocy strat - katalogowa moc obowiązuje w konkretnych warunkach, a przy wyższej temperaturze trzeba ją obniżać.
- Używanie do tłumienia dużych impulsów - jeśli energia jest wysoka, sam taki element zwykle nie wystarczy; lepiej myśleć o TVS i zabezpieczeniu szeregowym.
- Pominięcie pojemności złącza - przy szybkich liniach sygnałowych może wprowadzić zniekształcenie albo spowolnienie zboczy.
W praktyce najczęściej widzę ten sam schemat błędu: ktoś dobiera wartość napięcia poprawnie, ale pomija warunki termiczne i energię impulsu. Na stole układ działa, a po kilku tygodniach w realnej pracy zaczyna dryfować albo pada. W elektronice samochodowej te problemy wychodzą jeszcze szybciej, bo środowisko jest znacznie ostrzejsze.
Co warto zapamiętać, gdy trafia do elektroniki samochodowej
W instalacji auta napięcie nie jest idealnie stałe, a obciążenia potrafią generować krótkie, agresywne piki. Dlatego przy projektach automotive zawsze pytam najpierw, czy chodzi o lekką stabilizację lokalną, czy o realną ochronę przed przepięciem. To rozróżnienie decyduje o doborze całej topologii, a nie tylko jednego elementu.
- Do małych korekt napięcia - element Zenera może wystarczyć, jeśli prądy są małe i dobrze policzone.
- Do przepięć i ESD - zwykle lepiej sprawdza się TVS, bo jest projektowany pod krótkie, silne impulsy.
- Do montażu - liczy się krótka ścieżka do masy i możliwie bliskie umieszczenie przy chronionym punkcie.
- Do pracy w cieple - zostawiam większy zapas mocy niż w zwykłym układzie laboratoryjnym.
- Do oceny całości - sprawdzam nie tylko napięcie pracy, ale też energię, czas impulsu i temperaturę otoczenia.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: nie oceniaj tego elementu po samym napięciu katalogowym. Patrzę na prąd, temperaturę, energię impulsu i dopiero potem na obudowę, bo właśnie ten zestaw decyduje, czy układ będzie działał spokojnie i przewidywalnie, czy tylko na papierze.
