W praktyce opornik jest jednym z tych elementów, które nie rzucają się w oczy, a potrafią zdecydować o tym, czy układ działa stabilnie i bezpiecznie. W tym tekście wyjaśniam, jak działa rezystor, jak czytać jego podstawowe parametry, jak dobrać go do prostych układów i co sprawdzić, gdy w aucie zaczyna grzać się złącze albo przestaje działać nawiew. Dorzucam też kilka praktycznych zasad, które oszczędzają czas przy diagnostyce.
Najważniejsze fakty o rezystorze i jego roli w obwodzie
- Rezystor ogranicza prąd, a nadmiar energii zamienia w ciepło.
- Najważniejsze parametry to opór w omach, moc w watach i tolerancja.
- W motoryzacji trafisz na niego m.in. w układach nawiewu, oświetlenia LED i prostych obwodach sterowania.
- Zbyt mała moc albo zła wartość zwykle kończy się przegrzaniem, spadkiem działania lub uszkodzeniem elementu.
- Jeśli nawiew działa tylko na najwyższym biegu, winny bywa pakiet oporowy, ale warto sprawdzić też silnik i wtyczkę.
- Przy doborze nie zgaduję wartości z wyglądu - patrzę na schemat, numer części i warunki pracy.
Czym jest rezystor i co robi w obwodzie
Najprościej mówiąc, rezystor stawia prądowi kontrolowany opór. Dzięki temu mogę ograniczyć natężenie, podzielić napięcie albo ustawić bezpieczne warunki pracy dla diody, czujnika czy tranzystora. Prawo Ohma zapisuje tę zależność bardzo jasno: I = U / R, czyli im większy opór, tym mniejszy prąd przy tym samym napięciu.
W praktyce rezystor nie „gasi” energii bez śladu, tylko zamienia jej część w ciepło. I właśnie tu zaczyna się temat, który wielu początkujących lekceważy: jeśli element ma zbyt małą moc, zacznie się grzać, zmieni parametry, a w końcu ulegnie uszkodzeniu. Dlatego przy projektowaniu lub naprawie patrzę nie tylko na wartość w omach, ale też na moc znamionową i warunki chłodzenia.
W układach samochodowych sprawa bywa jeszcze bardziej praktyczna. Rezystor może ograniczać prąd diody w podświetleniu, ustalać poziom sygnału w elektronice albo współpracować z silnikiem nawiewu. Jeśli trzeba obniżyć napięcie lub prędkość elementu wykonawczego, sam opór wystarczy tylko w prostych przypadkach. Gdy obciążenie jest większe, liczy się już bilans strat, temperatura i sposób montażu. To prowadzi prosto do pytania, jakie typy tych elementów spotyka się najczęściej.
Jakie rodzaje spotkasz w elektronice i w samochodzie
Nie każdy rezystor wygląda tak samo i nie każdy nadaje się do tego samego zadania. Ja zwykle dzielę je według konstrukcji i odporności na ciepło, bo to najlepiej pokazuje, gdzie mają sens, a gdzie są tylko kompromisem.
| Typ | Najczęstsze zastosowanie | Co warto o nim wiedzieć |
|---|---|---|
| Warstwowy metalizowany | Układy sterowania, sygnałowe, drobna elektronika | Dobra stabilność, zwykle tolerancja 1% albo 5%, niska moc, najczęściej 0,125 W do 0,5 W |
| Drutowy | Obciążenia większej mocy, pakiety oporowe, układy grzejne | Lepszy do pracy z ciepłem, większy gabaryt, często kilka watów lub więcej |
| SMD | Nowoczesne sterowniki, moduły elektroniczne, płyty PCB | Mały rozmiar, łatwy montaż maszynowy, moc zależna od rozmiaru obudowy |
| Zmienny | Regulacja ręczna, kalibracja, potencjometry | To już element regulowany, a nie stały; przydatny tam, gdzie trzeba coś ustawiać, a nie tylko ograniczać prąd |

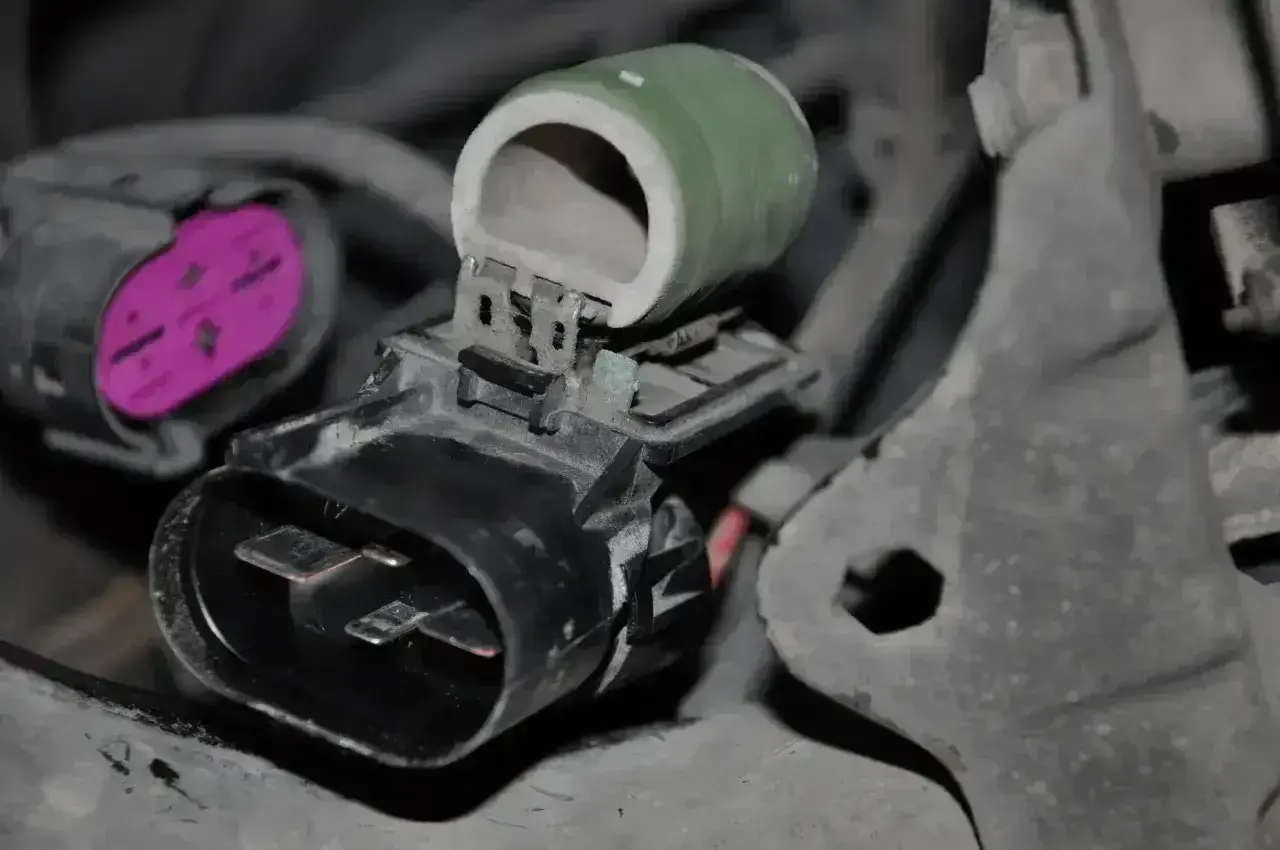

W autach najczęściej spotykam dwa podejścia. Starsze i prostsze układy korzystają z pakietów oporowych, na przykład przy sterowaniu prędkością nawiewu. Nowsze konstrukcje coraz częściej przenoszą tę funkcję do modułu elektronicznego, który steruje silnikiem precyzyjniej i marnuje mniej energii na ciepło. To ważne, bo nie każdy objaw „braku biegu” oznacza dokładnie ten sam element.
Jeśli patrzę na elementy po stronie elektroniki użytkowej, ważne są też oznaczenia. W tradycyjnych rezystorach przewlekanych często spotkasz paski barwne: pierwsze dwa oznaczają cyfry, trzeci mnożnik, czwarty tolerancję. W bardziej precyzyjnych wariantach bywa pięć pasków. Sam wygląd nie wystarczy jednak do naprawy - do tego potrzebny jest dobór pod konkretne warunki pracy. I właśnie tym warto zająć się teraz.
Jak dobrać wartość bez zgadywania
Ja zawsze zaczynam od pytania: co ten element ma zrobić? Jeśli ma tylko ograniczyć prąd LED-a, liczę wartość z napięcia zasilania i spadku napięcia na diodzie. Jeśli ma pracować z silnikiem, patrzę już na prąd rozruchowy, temperaturę i to, czy układ ma chłodzenie. Bez tego łatwo dobrać wartość poprawną „na papierze”, ale złą w realnym aucie.
Najważniejsze parametry są cztery. Opór mówi, jak mocno element ogranicza prąd. Moc mówi, ile ciepła może bezpiecznie rozproszyć. Tolerancja pokazuje, jak bardzo rzeczywista wartość może odbiegać od nominalnej. A temperatura pracy decyduje, czy układ zachowa stabilność po nagrzaniu wnętrza komory silnika albo kabiny. Dla prostych zastosowań spotkasz często tolerancję 5% lub 1%, a typowe moce małych elementów to 0,25 W i 0,5 W. W części motoryzacyjnych bywa to dużo więcej, bo warunki są ostrzejsze.
Praktyczny przykład wygląda tak: jeśli zasilam diodę z instalacji samochodu i przyjmuję napięcie robocze około 14,4 V, dioda ma spadek 2 V, a prąd docelowy 20 mA, to opór wychodzi około 620 Ω. Sama wartość jednak nie kończy tematu, bo moc rozpraszana wyniesie w przybliżeniu 0,25 W. W takim układzie wybieram więc element z zapasem, najczęściej 0,5 W. Ten zapas nie jest fanaberią, tylko zwykłym marginesem bezpieczeństwa.
W samochodzie dopisuję jeszcze jedną zasadę: nie dobieram części po samym wyglądzie. Dwa elementy mogą wyglądać niemal identycznie, a różnić się mocą, temperaturą pracy i wersją złącza. To samo dotyczy pakietów oporowych przy nawiewie. Nawet jeśli stary element pasuje fizycznie, nowy musi mieć zgodny numer części i wytrzymałość cieplną. Z tego powodu diagnostyka jest równie ważna jak sam zakup.
Jak rozpoznać awarię i sprawdzić element multimetrem

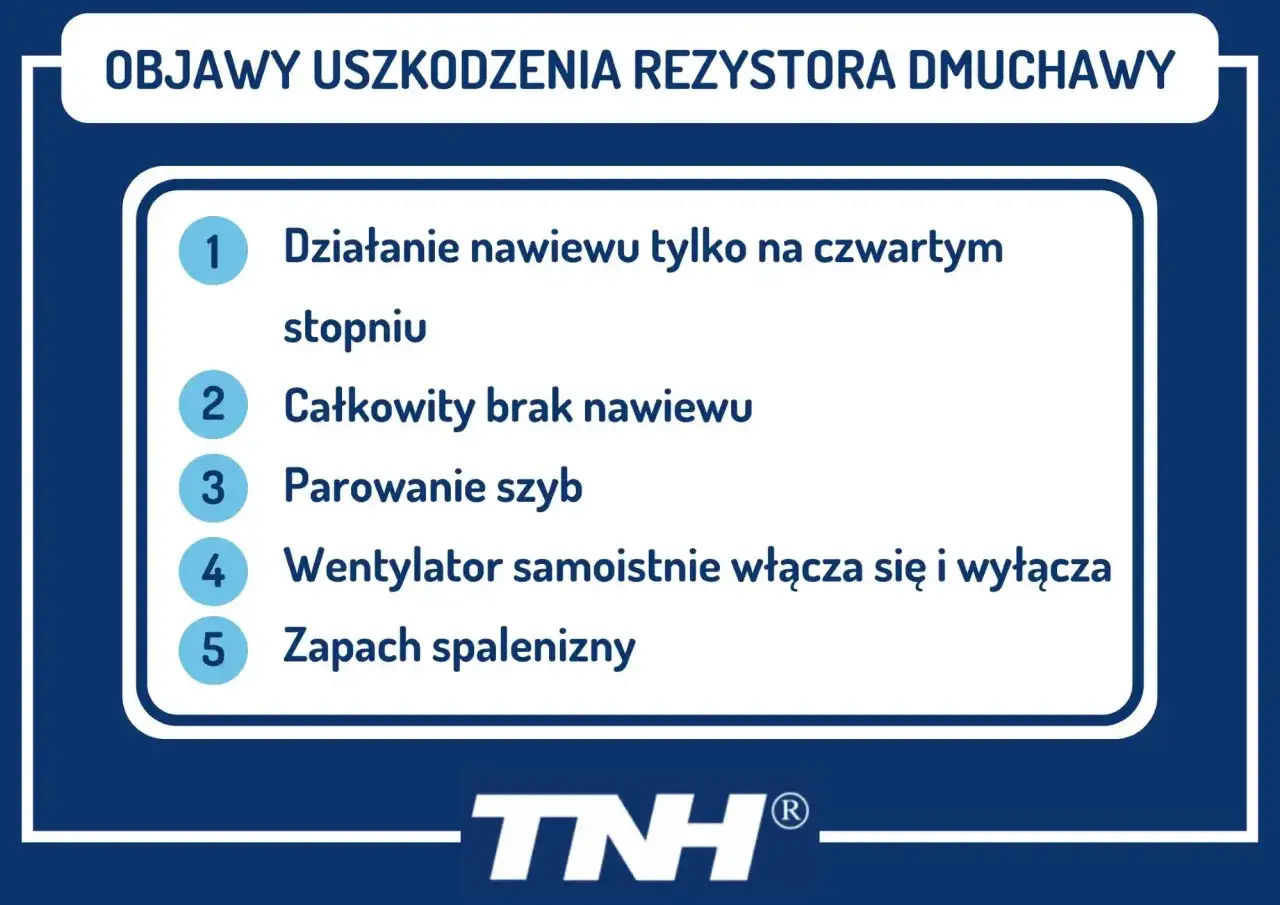

Najprostszy objaw uszkodzenia to przerwa w obwodzie: układ przestaje działać całkowicie albo działa tylko częściowo. W samochodzie klasyczny przykład to nawiew, który pracuje wyłącznie na najwyższym biegu. W wielu modelach to sygnał, że pakiet oporowy jest zużyty, przegrzany albo uszkodzony termicznie. Jeśli przy tym wtyczka jest nadtopiona lub obudowa ma ślady przegrzania, trop jest jeszcze mocniejszy.
Multimetr ustawiam na pomiar oporu i sprawdzam element po odłączeniu zasilania. To ważne, bo pomiar w układzie potrafi mylić, jeśli równolegle pracują inne ścieżki. Jeśli miernik pokazuje nieskończoność albo bardzo dużą wartość, obwód jest przerwany. Jeśli wynik jest wyraźnie niższy niż nominalny, coś w układzie może być zwarte albo element nie jest tym, za co go uznaję. Przy prostych rezystorach tolerancja 5% jest normalna, ale większe odchylenie wymaga już kontroli.
Ja zwykle sprawdzam diagnostykę w tej kolejności:
- Oglądam wtyczkę, lut i obudowę pod kątem nadpaleń oraz korozji.
- Mierzę opór poza układem, żeby uniknąć fałszywego odczytu.
- Porównuję wynik z wartością nominalną i tolerancją.
- Sprawdzam, czy przyczyna awarii nie leży gdzie indziej, na przykład w silniku wentylatora, który pobiera za duży prąd.
To ostatnie jest szczególnie ważne. Jeśli silnik pobiera więcej prądu niż powinien, nowy element może znowu się przegrzać i ulec uszkodzeniu. Wtedy sama wymiana bez znalezienia źródła problemu daje tylko krótką poprawę. I właśnie dlatego nie traktuję rezystora jako osobnej wyspy, tylko jako część większego układu.
Kiedy rezystor nie jest najlepszym rozwiązaniem
Są sytuacje, w których element oporowy działa poprawnie, ale nie jest rozsądnym wyborem. Jeśli chcę obniżyć prędkość silnika, a prąd jest duży, rezystor zamienia sporo energii w ciepło. To oznacza niższą sprawność i większe obciążenie termiczne dla całej okolicy montażu. W samochodzie może to być po prostu nieopłacalne albo zbyt gorące, zwłaszcza gdy miejsce pracy ma słabe chłodzenie.
W takich przypadkach lepiej sprawdza się sterowanie impulsowe, czyli PWM. To sposób regulacji, w którym element wykonawczy dostaje szybkie impulsy zamiast „marnować” energię na grzanie. W praktyce daje to lepszą kontrolę, mniejsze straty i większą trwałość. Nie zawsze jednak da się to wdrożyć od ręki. W prostych naprawach lub w starszych konstrukcjach klasyczny pakiet oporowy nadal ma sens, bo jest tani, prosty i łatwy do zrozumienia.
Warto też pamiętać o łączeniu elementów. Rezystory w szeregu sumują opory, a w układach równoległych zmniejszają opór zastępczy i mogą zwiększyć zdolność rozpraszania mocy. Brzmi kusząco, ale to nie jest sposób na przypadkowe „zrobienie mocniejszego elementu” bez obliczeń. Gdy chodzi o bezpieczeństwo, lepiej dobrać jedną właściwą część niż improwizować z kilkoma słabszymi. Z tego samego powodu przy naprawie auta sprawdzam jeszcze otoczenie samego elementu.
Co sprawdzić przy wymianie w aucie
Przy wymianie nie zatrzymuję się na samym elemencie. Zawsze patrzę na gniazdo, wiązkę, stan styków i warunki chłodzenia. W układach nawiewu pakiet oporowy często pracuje w strumieniu powietrza, więc zapchany filtr kabinowy, zablokowany przepływ albo uszkodzony wentylator potrafią skrócić jego życie. Jeśli nowa część znów się grzeje, problem niemal na pewno leży szerzej niż tylko w samym rezystorze.
W praktyce zwracam uwagę na trzy rzeczy: zgodność numeru części, jakość wtyczki i źródło przeciążenia. Zgodność numeru części oszczędza błędów montażowych. Dobra wtyczka eliminuje opór przejścia, który sam potrafi generować ciepło. A źródło przeciążenia, na przykład zatarte łożyska silnika dmuchawy, trzeba usunąć, zanim nowy element zacznie pracować na granicy możliwości. To właśnie tu najczęściej widać różnicę między szybkim „zrobieniem objawu” a faktyczną naprawą.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: dobieraj element do zadania, a nie do wyglądu. Sprawdź wartość, moc, tolerancję i sposób chłodzenia, a w aucie dołóż jeszcze stan złącza oraz przyczynę przegrzewania. Taki zestaw kontroli zwykle wystarcza, żeby uniknąć powrotu usterki i kupowania części dwa razy.
