Rezystor wygląda niepozornie, ale bez niego trudno byłoby stabilnie zasilać diody, czujniki czy układy sterujące. W tym tekście pokazuję, do czego służy, jak dobrać jego wartość i moc, jak czytać oznaczenia oraz gdzie najczęściej spotyka się go w samochodzie. To wiedza przydatna zarówno przy naprawie elektroniki, jak i przy prostych przeróbkach oświetlenia czy diagnostyce drobnych usterek.
Najważniejsze informacje na start
- Ogranicza prąd, dzieli napięcie i chroni delikatniejsze elementy obwodu.
- Przy wyborze liczą się trzy parametry: wartość, moc i tolerancja.
- W aucie pojawia się m.in. przy LED-ach, czujnikach, nawiewie i pomiarze prądu.
- Zbyt mała moc to najkrótsza droga do przegrzania i zmiany parametrów.
- Oznaczenia trzeba czytać uważnie, bo paski kolorów i nadruki SMD potrafią zmylić.
Jak działa element ograniczający prąd
Najprościej patrzę na niego jak na kontrolowany „hamulec” dla prądu. Gdy w obwodzie rośnie opór, natężenie spada przy tym samym napięciu, a nadmiar energii zamienia się w ciepło. Dlatego taki element nie tylko porządkuje pracę układu, ale też musi bezpiecznie oddać to ciepło do otoczenia.
W praktyce wszystko sprowadza się do prawa Ohma: U = I × R. Jeśli znam napięcie i oczekiwany prąd, szybko wyliczam potrzebną wartość oporu. Przy LED-ach na 12 V to szczególnie ważne, bo bez ograniczenia prądu dioda potrafi się przegrzać w kilka chwil.
Dobry przykład to prosta dioda kontrolna. Jeśli potrzebuje około 20 mA, a jej spadek napięcia wynosi 2 V, na elemencie zostaje 10 V. Z równania wychodzi około 500 Ω, więc w praktyce sięgam po 510 Ω. To drobna różnica na papierze, ale w elektronice robi realną robotę. Kiedy rozumiem ten mechanizm, łatwiej przejść do doboru konkretnej wartości i mocy.
Jak dobrać wartość, moc i tolerancję
W dobrym doborze nie chodzi wyłącznie o „ile omów ma być”. Patrzę zawsze na trzy rzeczy: wartość oporu, moc oraz tolerancję, czyli dopuszczalne odchylenie od wartości nominalnej. W prostych układach wystarcza zwykle ±5%, ale gdy element pracuje w pomiarze albo ma trzymać stabilny punkt pracy, wolę ±1%.
Moc jest równie ważna jak sama wartość. Jeśli element ma rozpraszać 0,2 W, nie montuję wersji 0,25 W bez zapasu w gorącym miejscu. W praktyce zostawiam zwykle 25-50% rezerwy, a przy ciasnej zabudowie albo w aucie nawet więcej. To tani margines bezpieczeństwa, który często decyduje o trwałości naprawy.
| Zastosowanie | Typowa wartość | Na co zwrócić uwagę |
|---|---|---|
| LED w instalacji 12 V | 470-680 Ω, często 510 Ω | Moc co najmniej 0,25 W, a najlepiej 0,5 W przy większym zapasie |
| Wejście logiczne lub czujnik | 4,7 kΩ albo 10 kΩ | Stabilność wartości i tolerancja, bo tu liczy się powtarzalność sygnału |
| Pomiar prądu | 0,1 Ω lub 0,01 Ω | Specjalny typ niskoomowy, często o podwyższonej mocy i lepszym chłodzeniu |
| Układ większej mocy | Od kilku do kilkudziesięciu omów | Nie tylko moc, ale też rozmiar i odprowadzenie ciepła |
Jeśli widzę, że obwód pracuje w cieple, przy drganiach albo na dłuższym obciążeniu, wolę nie schodzić do granicy katalogowej. Najpierw liczę, potem sprawdzam warunki pracy, a dopiero na końcu wybieram konkretny model. To prostsze niż późniejsze szukanie przyczyny przegrzania.
Jakie rodzaje spotkasz najczęściej
Na rynku nie ma jednego uniwersalnego rozwiązania. Inny typ wybiera się do precyzyjnego sygnału, inny do większego obciążenia, a jeszcze inny do małej płytki sterującej. W praktyce najczęściej spotykam kilka rodzin elementów, które różnią się stabilnością, mocą i sposobem montażu.
| Typ | Kiedy ma sens | Plusy i ograniczenia |
|---|---|---|
| Metalizowany | Układy sygnałowe i precyzyjne | Dobry kompromis ceny i stabilności, zwykle cichy i przewidywalny |
| Grubo-warstwowy | Elektronika masowa i większość płytek SMD | Tani i popularny, ale zwykle mniej dokładny niż wersje precyzyjne |
| Drutowy | Większe obciążenia i wyższa moc | Odporność na ciepło, kosztem większych wymiarów |
| SMD | Nowoczesne moduły i ciasne płytki | Mały rozmiar, szybki montaż automatyczny, trudniejsza naprawa ręczna |
| Potencjometr | Strojenie, kalibracja, ustawianie progu | Pozwala zmieniać opór, ale nie jest najlepszy tam, gdzie wartość ma być stała |
W praktyce najczęściej trafiam na elementy warstwowe, czyli takie, w których opór tworzy cienka warstwa materiału na ceramicznym rdzeniu. SMD to montaż powierzchniowy, więc taki element ląduje bez klasycznych wyprowadzeń przewlekanych przez płytkę. To oszczędza miejsce, ale naprawę robi trudniejszą. Potencjometr to z kolei opornik regulowany ręcznie lub śrubą nastawczą, przydatny wtedy, gdy trzeba ustawić próg albo skorygować pracę układu.
Z tego już tylko krok do zastosowań samochodowych, gdzie wymagania są bardziej konkretne.
Gdzie pracuje w samochodzie
W aucie ten element nie jest ciekawostką z podręcznika, tylko częścią wielu realnych układów. Spotykam go przy oświetleniu LED, w torach czujników, w sterowaniu wentylacją, a czasem w układach pomiaru prądu. W nowocześniejszych samochodach bywa schowany w module, więc na pierwszy rzut oka w ogóle go nie widać.

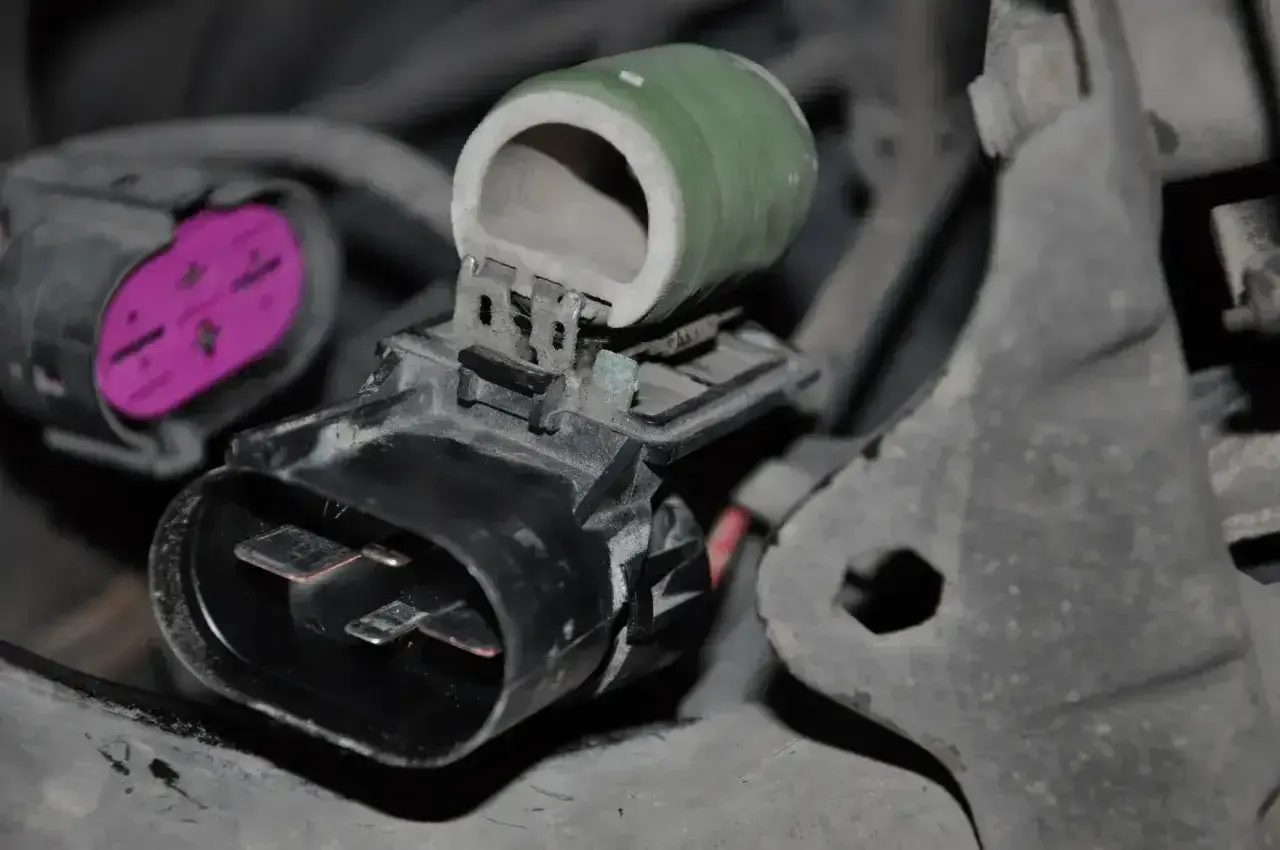

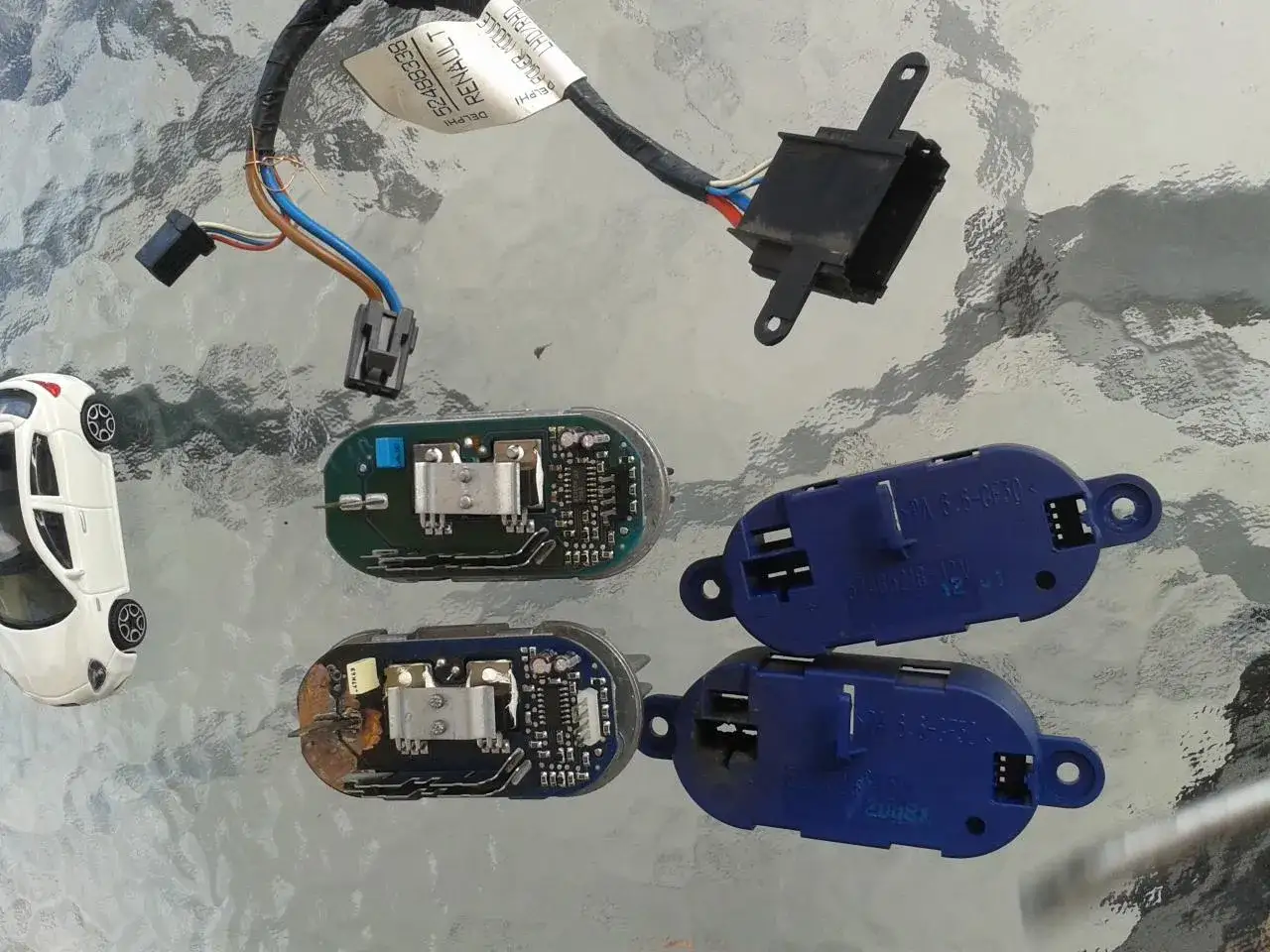

Najbardziej praktyczny przykład to pakiet oporów dmuchawy w starszych układach ogrzewania i nawiewu. Jeśli działają tylko niektóre biegi wentylatora, a inne znikają, przyczyna często leży właśnie tam. Podobnie wygląda to przy prostych przeróbkach oświetlenia: LED bez odpowiedniego ograniczenia prądu świeci chwilę, a potem zaczyna sprawiać kłopoty.
W elektronice sterującej elementy oporowe pojawiają się też jako podciąganie lub ściąganie sygnału do masy. To mały detal, ale bez niego czujnik potrafi „pływać” albo sterownik dostaje niestabilny odczyt. Właśnie dlatego w motoryzacji tak ważne są nie tylko same części, ale też ich parametry i zgodność z konkretnym układem.
Kiedy wiem już, gdzie taki element pracuje, łatwiej go znaleźć, odczytać i ocenić, czy naprawdę nadaje się do wymiany.
Jak odczytać oznaczenia i sprawdzić część przed montażem
Na obudowie szukam przede wszystkim wartości, tolerancji i sposobu oznaczenia. Przy elementach przewlekanych pomagają paski kolorów, a przy SMD krótkie kody liczbowe lub literowe. To niby drobiazg, ale jeden błędny odczyt potrafi całkowicie rozstroić układ.
| Oznaczenie | Co oznacza | Przykład |
|---|---|---|
| Brązowy-czarny-czerwony-złoty | 4 paski, 1 kΩ, tolerancja ±5% | Częsty wariant w prostych układach |
| 103 | Kod SMD, 10 × 10³ Ω | 10 kΩ |
| 472 | Kod SMD, 47 × 10² Ω | 4,7 kΩ |
| 0R22 | Ułamkowa wartość oporu | 0,22 Ω, często w pomiarze prądu |
SMD, czyli montaż powierzchniowy, jest dziś standardem w większości nowoczesnych modułów elektronicznych. Dzięki małym wymiarom oszczędza miejsce, ale przy naprawie wymaga pewnej ręki i dobrego lutowniczego wyposażenia.
Multimetr, czyli uniwersalny miernik, traktuję jako kontrolę końcową. Jeśli kolor obudowy jest przypalony albo nadruk starty, nie ufam wyłącznie oku. Wtedy biorę miernik i sprawdzam opór, najlepiej po odlutowaniu jednej nóżki, bo sąsiednie elementy potrafią zafałszować wynik.
Przy montażu patrzę jeszcze na układ pasków i orientację elementu na płytce. Zdarza się, że wlutowany jest poprawnie elektrycznie, ale za blisko źródła ciepła albo zbyt ciasno przy innych komponentach. W samochodzie takie drobiazgi szybko wychodzą w praktyce.
Mimo prostoty najwięcej problemów nie wynika z teorii, tylko z pośpiechu przy wymianie.
Najczęstsze błędy przy naprawie i zakupie
Najwięcej problemów widzę wtedy, gdy ktoś traktuje ten element jako „zwykły drobiazg”. W rzeczywistości błędny dobór szybko kończy się przegrzaniem, zmianą wartości albo kolejną awarią w tym samym miejscu. Najczęstsze pomyłki są zaskakująco powtarzalne.
- Zbyt mała moc - element działa chwilę poprawnie, a potem się grzeje, ciemnieje i zmienia parametry.
- Bezmyślne kopiowanie wartości - ta sama wartość nie zawsze pasuje, jeśli układ pracuje inaczej niż oryginał.
- Ignorowanie temperatury i drgań - w aucie warunki są ostrzejsze niż na stole testowym.
- Wymiana bez szukania przyczyny - spalony opornik bywa skutkiem zwarcia, uszkodzonego tranzystora albo zalania modułu.
- Słaby montaż - zimny lut, zbyt długie wyprowadzenia lub brak odstępu od gorących części skracają żywotność naprawy.
Jeśli widzę pękniętą obudowę, przebarwiony laminat albo wyraźnie rozjechaną wartość, zakładam, że układ pracował zbyt gorąco. Sam fakt wymiany rzadko wystarcza, gdy obok dalej siedzi źródło problemu. Dlatego przed zakupem robię jeszcze jedną krótką kontrolę.
Co sprawdzić przed zakupem, żeby nie wracać do tematu
Przed zamówieniem nowego elementu sprawdzam pięć rzeczy: wartość oporu, moc, tolerancję, sposób montażu i warunki pracy. Jeśli choć jedna z tych pozycji się nie zgadza, naprawa może działać tylko pozornie. W samochodzie to szczególnie ważne, bo wibracje i temperatura szybko weryfikują „na oko dobre” decyzje.
- Wartość nominalna - najlepiej potwierdzona pomiarem albo dokumentacją układu.
- Moc znamionowa - z zapasem, a nie na granicy katalogu.
- Tolerancja - im bardziej precyzyjny tor, tym mniejszy dopuszczalny błąd.
- Obudowa i montaż - THT, czyli montaż przewlekany, albo SMD, czyli montaż powierzchniowy, muszą pasować do płytki.
- Środowisko pracy - temperatura, wilgoć i drgania w aucie mają znaczenie większe, niż wielu osobom się wydaje.
W praktyce najlepiej działa podejście proste i konsekwentne: najpierw rozpoznaj funkcję elementu w obwodzie, potem policz parametry, a dopiero na końcu wybierz konkretny model. Dzięki temu naprawa nie kończy się na wymianie „czegoś podobnego”, tylko na realnym przywróceniu stabilnej pracy układu. I właśnie to jest różnica między szybkim obejściem problemu a sensowną naprawą.
