W instalacji elektrycznej najważniejsze jest nie tylko to, czy prąd płynie, ale też ile energii ginie po drodze. Opór elektryczny decyduje o tym, czy przewód, złącze albo element grzejny zachowuje się prawidłowo, czy zaczyna się grzać, osłabiać pracę układu albo powodować dziwne usterki. W samochodach ta wiedza przydaje się szczególnie przy diagnozowaniu rozruchu, ładowania, świateł i osprzętu elektrycznego.
Najważniejsze rzeczy o oporze, które warto znać od razu
- Opór określa, jak mocno dany element ogranicza przepływ prądu, a jego jednostką jest om.
- Na wartość oporu wpływają przede wszystkim materiał, długość, przekrój i temperatura.
- W samochodzie problem często robi nie sam przewód, tylko złącze, masa albo zaśniedziały styk.
- Pomiar omomierzem jest użyteczny, ale pod obciążeniem potrafi ujawnić coś zupełnie innego niż test ciągłości.
- Jeśli układ działa słabo tylko pod obciążeniem, najpierw sprawdza się spadek napięcia, a nie samą „przejście” przewodu.
Czym jest opór elektryczny i jak wpływa na obwód
W najprostszym ujęciu opór mówi, jak trudno prądowi przepłynąć przez dany materiał lub element. Rezystancja nie oznacza więc „zepsucia” układu, tylko normalną cechę każdego przewodnika, półprzewodnika i odbiornika. Nawet bardzo dobry przewód ma pewien opór, a część energii zamienia się w ciepło.
Do opisu tej zależności służy prawo Ohma: napięcie równa się prąd razy opór. Jeśli źródło 12 V wymusza stały prąd 2 A, to w uproszczeniu mówimy o 6 Ω. Tę zależność dobrze zna każdy elektryk, ale w praktyce motoryzacyjnej ma ona jeszcze jedno znaczenie: im większy opór w niepożądanym miejscu, tym większy spadek napięcia na przewodach, złączach i stykach.
Właśnie dlatego dwa obwody mogą wyglądać podobnie na schemacie, a w realnym aucie zachowywać się zupełnie inaczej. Jeden przewód jest krótki, gruby i czysty, drugi dłuższy, cieńszy i osłabiony korozją. Różnica w działaniu bywa odczuwalna od razu, zwłaszcza przy dużym poborze prądu. To prowadzi prosto do pytania, od czego ten opór właściwie zależy.
Co decyduje o oporze materiału
Na opór wpływa kilka cech jednocześnie, dlatego w praktyce nie ocenia się go „na oko”. Najważniejsze są poniższe czynniki:
| Czynnik | Wpływ na opór | Znaczenie praktyczne |
|---|---|---|
| Długość przewodu | Im dłuższy przewód, tym większy opór | Długi odcinek zasilania daje większy spadek napięcia niż krótki |
| Przekrój | Większy przekrój zwykle zmniejsza opór | Grubsze przewody lepiej znoszą duże obciążenie, np. przy rozruszniku lub wentylatorze |
| Materiał | Różne materiały stawiają prądowi różny opór | Miedź przewodzi lepiej niż wiele stopów oporowych, dlatego nie każdy przewód nadaje się do tego samego zadania |
| Temperatura | W metalach opór zwykle rośnie wraz z temperaturą | Rozgrzane połączenie może działać gorzej niż zimne, a układ rozrusznika po kilku próbach bywa bardziej kapryśny |
| Stan styku | Korozja, luz i brud zwiększają opór przejścia | Zaśniedziała masa albo słaba klema potrafi wywołać objawy jak przy uszkodzonym podzespole |
Warto rozróżnić opór całego elementu od cechy samego materiału. W materiałoznawstwie mówi się wtedy o oporze właściwym, czyli o tym, jak dany materiał zachowuje się niezależnie od kształtu. W praktyce samochodowej oznacza to prostą rzecz: cienki, długi i źle zaciśnięty przewód niemal zawsze będzie gorszy niż krótki, gruby i dobrze wykonany. Z tej różnicy najłatwiej przejść do pomiaru, bo to on oddziela przypuszczenia od faktów.

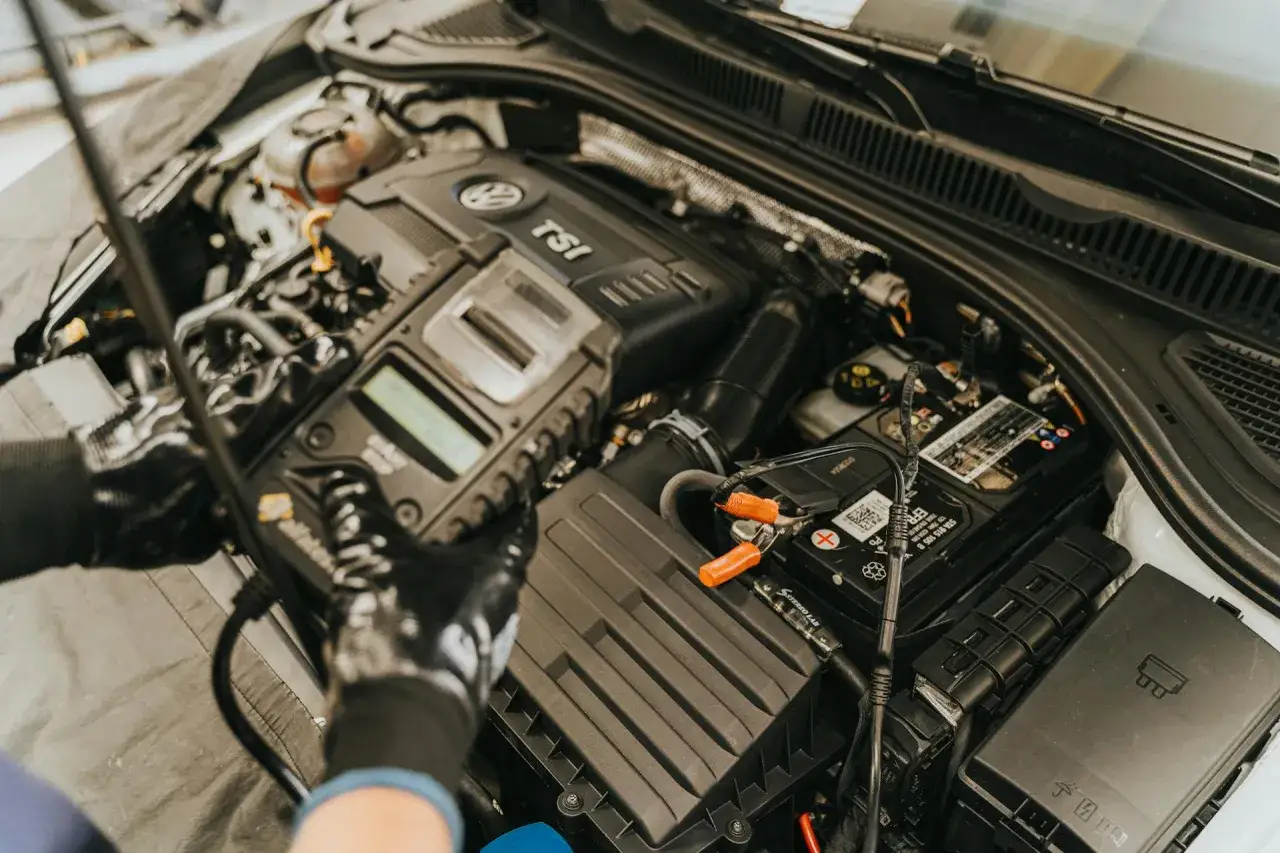

Jak mierzyć opór i dlaczego sam omomierz bywa mylący
Pomiar omomierzem jest prosty, ale ma jeden warunek: badany obwód musi być odłączony od zasilania. W przeciwnym razie wynik może być fałszywy, a czasem po prostu niebezpieczny dla miernika lub badanego modułu. Ja traktuję ten test jako szybkie sprawdzenie ciągłości, a nie ostateczny wyrok o stanie instalacji.
W praktyce warto trzymać się kilku zasad:
- Odłącz zasilanie badanego obwodu, zanim zaczniesz pomiar.
- Sprawdź rezystancję przewodów pomiarowych i w razie potrzeby wyzeruj miernik.
- Nie oceniaj układu wyłącznie po „piknięciu” ciągłości, bo bardzo mały opór nie mówi jeszcze, czy przewód działa pod obciążeniem.
- Jeśli problem pojawia się przy włączonym odbiorniku, przejdź na pomiar spadku napięcia.
- Patrz na złącza, masy i miejsca łączenia przewodów, bo właśnie tam najczęściej ukrywa się wysoki opór przejścia.
To ważne rozróżnienie: omomierz pokaże, że droga istnieje, ale nie zawsze pokaże, że droga jest dobra. W samochodzie kabel może „przechodzić” na testerze, a jednocześnie pod obciążeniem blokować pracę rozrusznika, lampy albo wentylatora. Dlatego w diagnostyce liczy się nie tylko sam wynik pomiaru, lecz także warunki, w których go wykonujesz. A te warunki najlepiej widać właśnie w samochodzie, gdzie jeden słaby styk potrafi narobić więcej szkód niż uszkodzony przewód.
Co opór zmienia w samochodzie na co dzień
W instalacji auta za duża rezystancja bardzo rzadko objawia się jednym, prostym symptomem. Częściej daje serię drobnych problemów, które łatwo pomylić z awarią akumulatora, alternatora albo samego odbiornika. Gdy na klemie akumulatora pojawia się za duża rezystancja, rozrusznik dostaje mniej energii, światła przygasają, a elektronika zaczyna zachowywać się niestabilnie.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
|---|---|---|
| Wolny rozruch | Opór na klemach, masie, przewodzie plusowym lub w samym rozruszniku | Zaciski akumulatora, połączenie masowe, spadek napięcia pod obciążeniem |
| Przygasające światła | Słaby styk, utlenione złącze, zbyt cienki przewód | Masy lamp, kostki, stan bezpieczników i opraw |
| Słabo działający nawiew lub ogrzewanie szyby | Wysoki opór w obwodzie dużego poboru prądu | Przekaźnik, złącza, przewody zasilające, punkty masowe |
| Losowe błędy czujników | Przerwy i podwyższony opór w wiązce lub pinach | Wiązka przy silniku, wtyczki, miejsca narażone na wodę i drgania |
| Grzejące się przewody lub wtyczki | Zbyt duży opór przejścia albo przeciążenie obwodu | Ślady topienia, przebarwienia, luz na pinach, uszkodzone konektory |
To właśnie w aucie widać najlepiej, że opór nie jest abstrakcją z podręcznika. Ma bezpośredni wpływ na komfort, rozruch i trwałość instalacji. Gdy coś działa tylko „czasami”, problem częściej siedzi w połączeniu niż w samym urządzeniu. Stąd już tylko krok do uporządkowania pojęć, które często wrzuca się do jednego worka.
Opór, przewodnictwo i impedancja nie są tym samym
W rozmowach technicznych te pojęcia bywają mieszane, a to utrudnia diagnozę. Ja rozdzielam je od razu, bo wtedy łatwiej zrozumieć, co naprawdę mierzy miernik i czego szukać w schemacie.
| Pojęcie | Co opisuje | Kiedy jest najważniejsze |
|---|---|---|
| Opór elektryczny | Przeszkodę dla przepływu prądu w konkretnym elemencie | Przy przewodach, rezystorach, stykach i obciążeniach |
| Rezystywność | Cecha samego materiału, niezależna od kształtu elementu | Przy doborze materiału i porównywaniu przewodników |
| Przewodnictwo | Zdolność materiału do przewodzenia prądu | Gdy analizuje się, czy materiał lepiej przewodzi, czy izoluje |
| Impedancja | „Suma” oporu i innych zjawisk w obwodzie prądu zmiennego | Przy audio, czujnikach i układach AC, gdzie sama wartość oporu to za mało |
W prostym obwodzie stałoprądowym najczęściej wystarcza nam opór. W bardziej złożonych układach, zwłaszcza tam, gdzie pojawia się prąd zmienny albo szybka elektronika, trzeba już patrzeć szerzej. Z punktu widzenia właściciela auta ważne jest jedno: nie każdy problem da się ocenić samym „bzykiem” miernika, bo część usterek ujawnia się dopiero pod obciążeniem albo przy konkretnych warunkach pracy.
Jak diagnozować instalację bez zgadywania
Jeśli miałbym wskazać jeden praktyczny nawyk, byłoby to myślenie o całym torze prądowym, a nie o pojedynczym przewodzie. Najpierw sprawdza się źródło zasilania, potem połączenia, a dopiero na końcu sam odbiornik. Taka kolejność oszczędza czas i ogranicza wymianę części „na próbę”.
- Sprawdź stan klem, punktów masowych i złącz, zanim sięgniesz po nowe podzespoły.
- Mierz spadek napięcia na plusie i minusie osobno, bo problemy po obu stronach obwodu wyglądają podobnie, ale mają inne źródło.
- Porównuj wynik z dokumentacją serwisową konkretnego modelu, jeśli jest dostępna, zamiast opierać się na jednym uniwersalnym progu.
- Po naprawie obejrzyj, czy konektor nie grzeje się pod obciążeniem i czy przewód nie ma śladów utlenienia.
- Jeśli dany obwód pracuje w wilgoci, wibracjach albo wysokiej temperaturze, traktuj stan złącza jako równie ważny jak stan przewodu.
Takie podejście szczególnie dobrze działa przy rozruszniku, wentylatorze chłodnicy, ogrzewaniu tylnej szyby i głównych masach nadwozia. W tych miejscach nawet niewielkie pogorszenie kontaktu robi dużą różnicę, bo prądy są spore, a tolerancja układu niewielka. I właśnie tu widać, że opór nie jest teorią z kartki, tylko bardzo praktycznym narzędziem diagnostycznym.
Najwięcej awarii zaczyna się od styku, nie od samego przewodu
W codziennej diagnostyce najczęściej wygrywa prosta obserwacja: przewód rzadko psuje się sam z siebie, za to styk, pin albo masa bardzo łatwo tracą jakość. Korozja zmniejsza powierzchnię kontaktu, luźne złącze zwiększa opór przejścia, a pod obciążeniem wszystko zaczyna się dodatkowo nagrzewać. To błędne koło, które szybko pogarsza sytuację.
Dlatego przy każdej nietypowej usterce elektrycznej patrzę najpierw na miejsca łączenia, nie na sam kabel. Jeśli wtyczka ma przebarwienia, terminal jest luźny albo obudowa nosi ślady przegrzania, to już jest trop, a nie detal. W samochodzie taka drobna usterka potrafi udawać awarię akumulatora, alternatora, modułu sterującego albo silnika elektrycznego.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie prosta: dobre zasilanie to nie tylko napięcie na akumulatorze, ale też drożna droga, którą ten prąd ma naprawdę do przejścia. To właśnie od jakości tej drogi najczęściej zależy, czy układ działa pewnie, czy zaczyna sprawiać kłopoty.
