Oznaczenia przewodów - Jak czytać kolory w instalacji i aucie?

Tadeusz Urbański 24 lipca 2026

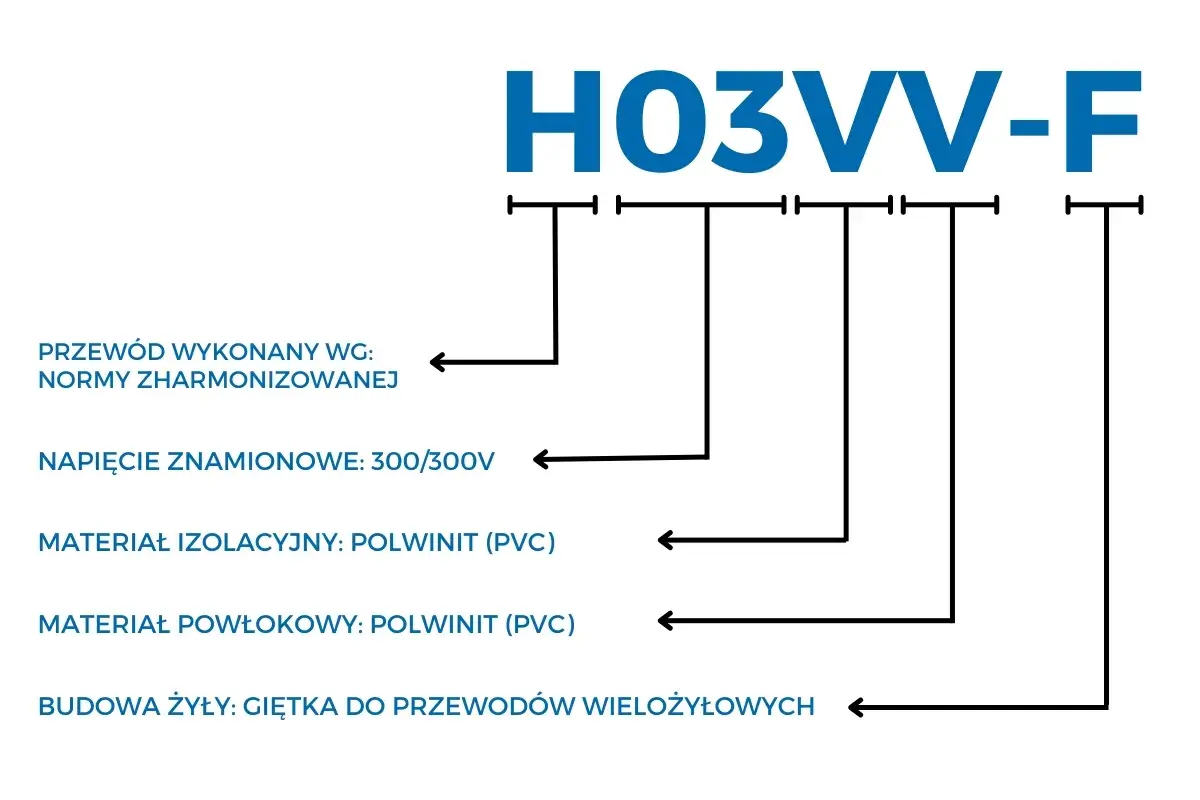

Schemat H03VV-F: izolacja i powłoka z polwinitu (PVC), giętka budowa żyły. Różne kolory kabli opisane.

Spis treści

Gdy pracuję z instalacją, najpierw sprawdzam funkcję żyły, a dopiero potem jej barwę. To właśnie dlatego warto rozumieć oznaczenia przewodów: pomagają bezpiecznie podłączyć gniazdo, lampę, urządzenie albo akcesorium do auta i szybciej wychwycić błąd, zanim zrobi się kosztowny. W tym tekście wyjaśniam, jak czytać kolory przewodów w nowych instalacjach, co bywa mylące w starszych obwodach, jak wygląda to w prądzie stałym i dlaczego w samochodzie nie wolno ufać wyłącznie izolacji. Dobrze odczytana kolorystyka przewodów oszczędza czas, ale przede wszystkim zmniejsza ryzyko zwarcia i uszkodzenia sprzętu.

Najważniejsze reguły barw przewodów w instalacji i w aucie

  • Żółto-zielony to przewód ochronny PE i nie powinien pełnić innej funkcji.
  • Jasnoniebieski oznacza przewód neutralny N w nowoczesnych instalacjach AC.
  • Brązowy, czarny i szary służą do oznaczania żył fazowych L w układach 230/400 V.
  • W starszych instalacjach spotyka się inne barwy, więc sam kolor nie wystarcza do identyfikacji.
  • W obwodach DC i w samochodach kolor pomaga, ale schemat i numeracja zacisków są ważniejsze niż sam odcień izolacji.
  • Przed podłączeniem warto potwierdzić funkcję przewodu miernikiem, a nie zgadywać po wyglądzie.

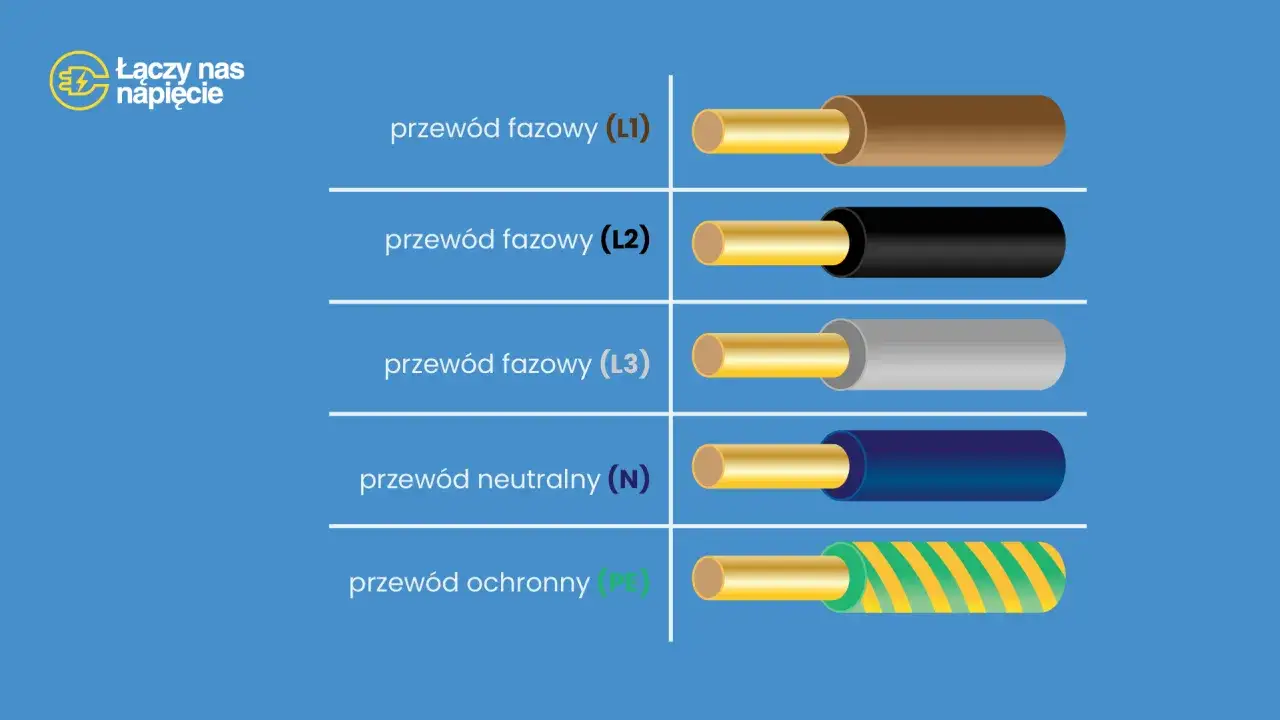

Przewody fazowe (L1, L2, L3) mają brązowy, czarny i szary płaszcz. Przewód neutralny (N) jest niebieski, a ochronny (PE) ma zielono-żółte paski. Różne kolory kabli ułatwiają identyfikację.

Jak czytać barwy przewodów w nowej instalacji 230/400 V

W nowych instalacjach elektrycznych kolory żył mają pomóc w szybkim rozpoznaniu funkcji przewodu. W praktyce najważniejsze są trzy oznaczenia: PE dla ochrony, N dla neutralnego i L dla fazy. To układ, który w Polsce i większości Europy jest dziś najczytelniejszy oraz najbardziej konsekwentny.

Funkcja przewodu Typowy kolor Oznaczenie Co warto zapamiętać
Przewód ochronny Żółto-zielony PE To barwa zarezerwowana do ochrony i uziemienia.
Przewód neutralny Jasnoniebieski N Nie używa się go do oznaczania fazy w nowej instalacji.
Faza w układzie jednofazowym Brązowy, czarny lub szary L Kolor wskazuje funkcję roboczą, ale nie zastępuje pomiaru.
L1 Brązowy L1 Najczęściej pierwszy przewód fazowy w układzie trójfazowym.
L2 Czarny L2 Nie zakładaj kolejności pracy wyłącznie po barwie.
L3 Szary L3 Wymaga potwierdzenia przy uruchamianiu i pomiarze.

Jeżeli instalacja jest wykonana poprawnie, taki układ naprawdę ułatwia życie. W gniazdku, przy lampie czy w rozdzielnicy od razu widać, która żyła ma chronić, która zamyka obwód, a która przenosi napięcie robocze. To dobry punkt odniesienia, ale tylko dla nowszych obwodów. W starszych mieszkaniach, warsztatach i garażach układ kolorów bywa inny, dlatego kolejny krok to sprawdzenie, skąd bierze się zamieszanie.

Dlaczego starsze instalacje potrafią wprowadzić w błąd

Stare przewody często wyglądają „znajomo”, ale oznaczają coś innego niż współczesne żyły. W praktyce spotyka się czerwone, białe, fioletowe, pomarańczowe, różowe, zielone albo żółte przewody fazowe, a przy remontach dochodzą jeszcze lokalne przeróbki i naprawy wykonane bez trzymania się jednej logiki. Dlatego w starym obwodzie kolor jest wskazówką, a nie dowodem.

  • Przepisanie instalacji na nowo - w czasie remontu ktoś mógł przełączyć żyły i zostawić dawną izolację.
  • PEN zamiast osobnych przewodów - w starszych układach przewód łączył funkcję ochronną i neutralną, więc nie da się go ocenić jak zwykłego N lub PE.
  • Nietypowe barwy faz - czerwony, żółty czy zielony mogły pełnić rolę roboczą, choć dziś byłyby mylące.
  • Różne odcienie tego samego koloru - przy słabym świetle łatwo pomylić szary z jasnoniebieskim albo czarny z ciemnym brązem.

Najbardziej zdradliwe są sytuacje przejściowe, czyli takie, w których część obwodu wygląda nowocześnie, a część była dokładana lata temu. Gdy widzę taki układ, nie interpretuję go po jednej żyle, tylko patrzę na cały fragment instalacji i na sposób prowadzenia przewodów. To ważne także poza mieszkaniem, bo przy urządzeniach DC i w samochodach zasada jest podobna: kolor pomaga, ale nie daje pełnej odpowiedzi.

W samochodzie kolor pomaga, ale nie zastępuje schematu

W instalacji samochodowej kolor przewodu bywa użyteczny, lecz rzadko jest tak jednoznaczny jak w sieci 230 V. W wielu autach czerwony oznacza zasilanie dodatnie, a czarny lub brązowy masę, ale producenci mają własne rozwiązania, a po latach napraw i przeróbek wiązka może wyglądać zupełnie inaczej niż fabrycznie. Dlatego przy aucie patrzę najpierw na schemat, potem na numer zacisku, a dopiero na końcu na barwę izolacji.

Obszar Jak działa oznaczenie Na co uważać
Instalacja domowa Kolor zwykle wskazuje funkcję żyły W nowych obwodach reguła jest dość stabilna, w starych już nie zawsze
Instalacja samochodowa Kolor jest tylko jedną z podpowiedzi Producent, rocznik i wcześniejsze naprawy mogą zmienić układ przewodów
Wiązki aftermarket Często mają własną, uproszczoną kolorystykę Nie zakładaj, że czerwony, czarny albo niebieski znaczą to samo w każdym zestawie

W samochodach przydaje się też numeracja zacisków według DIN, bo ona bywa bardziej wiarygodna niż sam kolor żyły. Praktycznie najczęściej spotkasz 30 jako stały plus, 31 jako masę i 15 jako plus po zapłonie. To nie jest ozdobnik z dokumentacji, tylko realna pomoc przy diagnozie radia, czujników, świateł czy przekaźników. Jeśli więc pracujesz przy aucie, traktuj barwy przewodów jako trop, nie jako wyrok.

Najczęstsze błędy przy identyfikacji przewodów

Tu najłatwiej o pochopny wniosek. Jeden szybki rzut oka na wiązkę i już wiadomo, który przewód jest „od zera”, który „od fazy”, a który „na pewno od masy” - tylko że w praktyce to właśnie takie skróty myślowe kończą się zwarciem albo błędnym podłączeniem.

  • Uznawanie niebieskiego za zawsze bezpieczny - w nowej instalacji to zwykle N, ale w starszej albo przerobionej już nie musi tak być.
  • Mylenie żółto-zielonego z dowolnym innym przewodem - to barwa ochronna i nie powinno się jej wykorzystywać do innych funkcji.
  • Zakładanie, że kolor mówi wszystko - w rzeczywistości ważne są też oznaczenia na schemacie, opis zacisków i pomiar.
  • Ignorowanie łatek po poprzednich naprawach - taśma, koszulka termokurczliwa albo inny odcinek żyły mogą oznaczać zmianę funkcji.
  • Praca bez sprawdzenia ciągłości - zwłaszcza w aucie i w rozdzielnicy to proszenie się o błąd.

Jeżeli mam wskazać jeden nawyk, który naprawdę poprawia bezpieczeństwo, to jest nim nieufność wobec pierwszego wrażenia. Im starsza instalacja, im więcej przeróbek i im mniej dokumentacji, tym bardziej potrzebne są dwa kroki: schemat i pomiar. To prowadzi do najważniejszej części całego tematu, czyli do sprawdzania przewodu bez zgadywania.

Jak sprawdzić przewód bez zgadywania

Najlepsza kolejność jest prosta i nie wymaga żadnej magii. Najpierw odłączam zasilanie, potem potwierdzam brak napięcia, a dopiero później identyfikuję żyłę po schemacie, oznaczeniu i pomiarze. Kolor może być pierwszą wskazówką, ale nie powinien być jedynym kryterium.

  1. Odłącz zasilanie i upewnij się miernikiem, że obwód jest martwy.
  2. Sprawdź dokumentację albo schemat urządzenia, jeśli jest dostępny.
  3. Potwierdź funkcję przewodu testem ciągłości, multimetrem lub odpowiednim próbnikiem.
  4. Oznacz końce koszulką, opisem lub trwałym markerem, zanim zrobisz dalsze połączenia.
  5. Porównaj wynik z całym obwodem, a nie tylko z jedną żyłą obok.

Warto też wiedzieć, kiedy przerwać pracę. Jeżeli przewody są przypalone, izolacja kruszy się pod palcami, w skrzynce widać wilgoć albo nie masz pewności co do układu ochronnego, bezpieczniej zatrzymać się na etapie diagnozy. W przypadku samochodu podobnie: jeśli wiązka była już cięta, lutowana i przerabiana kilka razy, bez schematu łatwo wpaść w ślepą uliczkę. To właśnie dlatego ostatni krok jest mniej spektakularny niż podłączenie, ale znacznie ważniejszy.

Najwięcej zyskujesz, gdy patrzysz na funkcję, nie tylko na barwę

Najprostsza zasada brzmi tak: kolor przewodu pomaga, ale funkcję potwierdza się schematem i pomiarem. W nowych instalacjach układ jest czytelny, w starszych bywa historyczny, a w samochodach i obwodach DC dochodzi jeszcze duża zależność od producenta i wcześniejszych przeróbek. Jeśli trzymasz się tej zasady, dużo rzadziej popełniasz kosztowny błąd.

  • Niebieski zwykle oznacza N, ale w starych obwodach zawsze sprawdzam to dodatkowo.
  • Żółto-zielony traktuję jako PE i nie szukam dla niego „wyjątku na skróty”.
  • W samochodzie szukam także numeru zacisku i informacji ze schematu, bo to często mówi więcej niż sama izolacja.

Jeśli więc masz podłączyć lampę, gniazdo, przekaźnik albo akcesorium do auta, zacznij od identyfikacji żył, a dopiero potem wykonaj połączenie. To jeden z tych drobnych nawyków, które naprawdę robią różnicę między spokojną pracą a późniejszym szukaniem zwarcia.

FAQ - Najczęstsze pytania

W nowych instalacjach prądu zmiennego (AC) przewody fazowe (L) najczęściej oznaczane są kolorem brązowym, czarnym lub szarym. W układach trójfazowych mogą to być odpowiednio L1 (brązowy), L2 (czarny) i L3 (szary).

W nowoczesnych instalacjach jasnoniebieski kolor oznacza przewód neutralny (N). Jednak w starszych obwodach lub po przeróbkach niebieski mógł być używany do innych funkcji. Zawsze warto to zweryfikować pomiarem.

Żółto-zielony kolor jest zarezerwowany wyłącznie dla przewodu ochronnego (PE). Jego funkcja to ochrona przed porażeniem i uziemienie. Nigdy nie powinien być używany do innych celów ani pełnić funkcji roboczych.

W starych instalacjach i samochodach kolor przewodu to tylko wskazówka. Zawsze należy odłączyć zasilanie, sprawdzić dokumentację (schemat) i potwierdzić funkcję przewodu za pomocą miernika (np. multimetru lub próbnika napięcia).

Nie, w samochodach kolory przewodów często mają inne znaczenie niż w instalacjach domowych i mogą różnić się między producentami. Czerwony często oznacza plus, a czarny/brązowy masę, ale zawsze kluczowy jest schemat elektryczny pojazdu.
