W elektronice samochodowej i domowej kondensatory odpowiadają za coś bardzo konkretnego: magazynują energię w polu elektrycznym, stabilizują zasilanie, tłumią zakłócenia i pomagają układom pracować przewidywalnie. W praktyce to właśnie od nich często zależy, czy radio nie będzie trzeszczeć, przetwornica ruszy pewnie, a sterownik nie zgłosi losowego błędu. Poniżej rozbieram temat na czynniki pierwsze: od zasady działania, przez rodzaje i dobór, aż po typowe awarie i błędy, które widzę najczęściej.
Najważniejsze rzeczy, które warto sprawdzić przed wyborem
- Najpierw patrz na zastosowanie, a dopiero potem na samą pojemność.
- W samochodzie liczą się też temperatura pracy, drgania, ESR i zapas napięcia.
- Do odsprzęgania zasilania zwykle sprawdza się ceramika, do większych rezerw energii elektrolit.
- W układach impulsowych i audio duże znaczenie ma niska rezystancja szeregowa i odporność na tętnienia.
- Nie każdy większy element jest lepszy - czasem zbyt duża pojemność psuje stabilność układu.
Jak działa magazynowanie ładunku w obwodzie

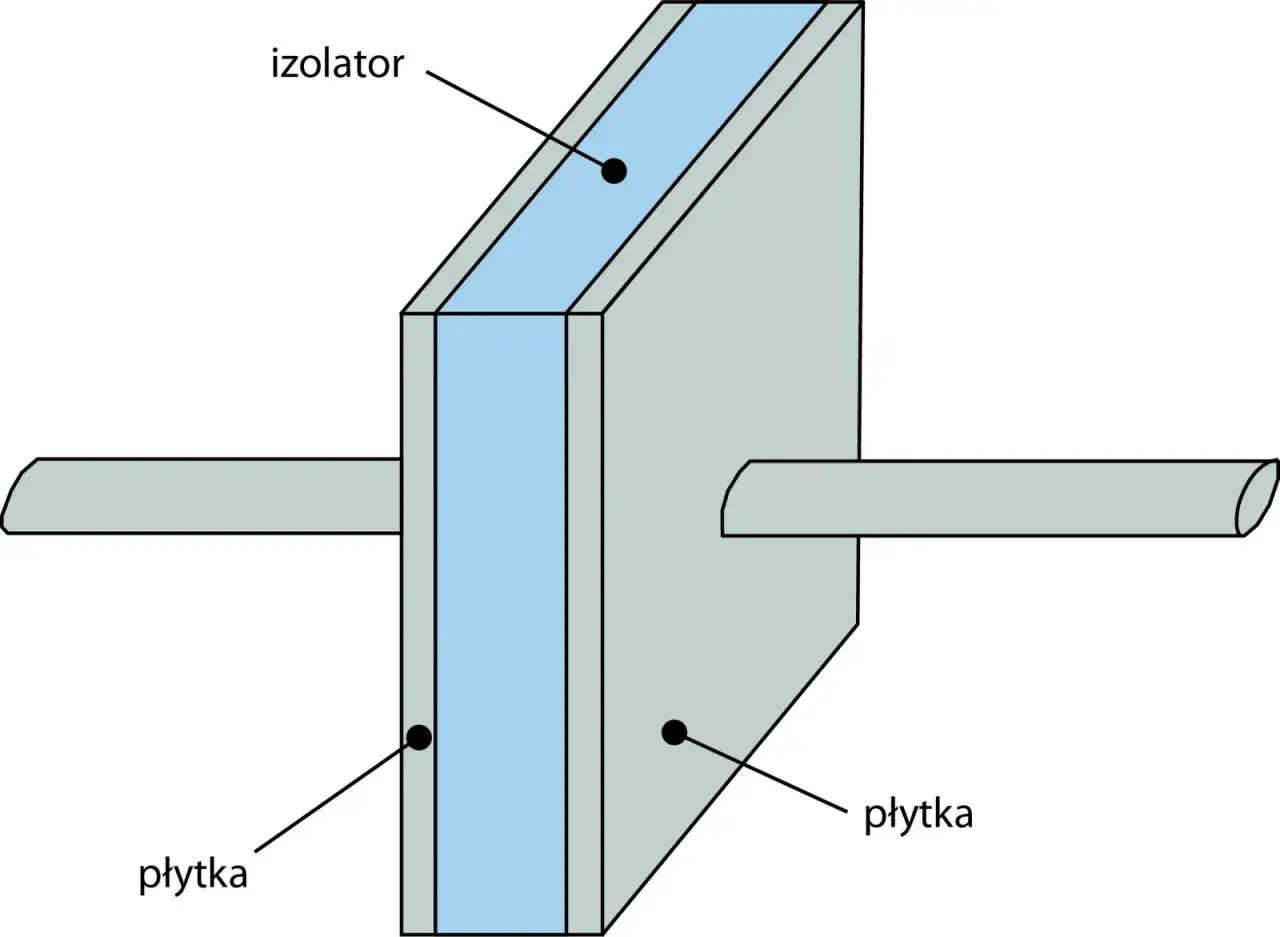

Najprościej mówiąc, element pojemnościowy składa się z dwóch przewodzących okładek oddzielonych dielektrykiem, czyli izolatorem. Po przyłożeniu napięcia jedna okładka gromadzi nadmiar elektronów, druga ich niedobór, a między nimi powstaje pole elektryczne. To właśnie w tym polu jest przechowywana energia.
W praktyce ważne są trzy rzeczy: pojemność, napięcie pracy i zachowanie przy ładowaniu oraz rozładowaniu. Pojemność mówi, ile ładunku element może zgromadzić przy danym napięciu. Wartość ta rośnie, gdy okładki mają większą powierzchnię i są bliżej siebie, a maleje, gdy dielektryk jest mniej „wydajny” elektrycznie.
Najbardziej użyteczny detal z perspektywy diagnostyki jest taki: pojemnik nie działa jak akumulator. On nie ma dostarczać energii przez długi czas, tylko reagować szybko. Dlatego świetnie nadaje się do wygładzania skoków napięcia, krótkiego podtrzymania zasilania i filtrowania zakłóceń. W układach z rezystorem tworzy też obwód RC, czyli prosty układ czasowy, który opóźnia ładowanie lub rozładowanie. To właśnie na tym opiera się wiele prostych timerów, filtrów i układów resetu.
Jeśli masz z tego zapamiętać tylko jedną rzecz, niech będzie taka: im bardziej układ jest wrażliwy na szybkie zmiany napięcia, tym większe znaczenie ma poprawnie dobrany element pojemnościowy. I właśnie dlatego w następnym kroku warto przyjrzeć się typom tych elementów, bo każdy z nich ma inne mocne strony.
Najważniejsze rodzaje i czym się różnią
W praktyce nie ma jednego uniwersalnego rozwiązania. Inne wymagania ma zasilanie mikrokontrolera, inne filtr w torze audio, a jeszcze inne układ w samochodzie narażony na temperaturę i drgania. Poniższe zestawienie pomaga szybko zorientować się, po co sięga się po dany typ.
| Typ | Mocne strony | Ograniczenia | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Ceramiczny | Mały, tani, bardzo szybki, niska ESR | Pojemność może spadać pod wpływem napięcia i temperatury | Odsprzęganie zasilania, filtracja zakłóceń, małe obwody sygnałowe |
| Elektrolityczny aluminiowy | Duża pojemność w rozsądnej cenie | Polaryzacja, starzenie, wrażliwość na temperaturę i tętnienia | Wygładzanie zasilania, magazynowanie energii, większe obciążenia |
| Tantalowy | Kompaktowy i stabilny parametr pojemności | Nie lubi przepięć i błędów montażowych | Małe, gęste układy, gdzie liczy się miejsce i stabilność |
| Foliowy | Niskie straty, dobra stabilność, wysoka trwałość | Zwykle większy i droższy od ceramiki | Precyzyjne układy analogowe, audio, filtry |
| Superkondensator | Bardzo duża pojemność i szybkie ładowanie | Niskie napięcie pojedynczej celi, nie jest zamiennikiem akumulatora | Krótkie podtrzymanie zasilania, pamięć, awaryjne zasilanie |
Ja zwykle patrzę na to tak: ceramika rozwiązuje problemy „tu i teraz” przy układzie scalonym, elektrolit daje zapas energii, foliowy pomaga tam, gdzie ważna jest stabilność, a superkondensator ma sens wtedy, gdy potrzebujesz bardzo szybkiego ładowania i krótkiego podtrzymania. To nie jest walka o to, który typ jest „najlepszy”, tylko o dopasowanie do zadania.
Ta różnica ma szczególne znaczenie w motoryzacji, bo samochód to środowisko trudniejsze niż większość typowych urządzeń biurkowych. Właśnie dlatego kolejna sekcja dotyczy miejsc, w których te elementy realnie pracują.
Gdzie pracują w samochodzie i elektronice
W samochodzie elementy pojemnościowe nie są dekoracją. Pracują w sterownikach, modułach komfortu, systemach audio, przetwornicach, ładowarkach USB, czujnikach i oświetleniu LED. Ich zadanie często jest bardzo prozaiczne: wygasić szpilki napięciowe, wygładzić tętnienia albo utrzymać lokalne zasilanie przy nagłym spadku poboru.
W zasilaniu układów scalonych
Przy procesorach, mikrokontrolerach i układach logicznych najczęściej widzę duet: mały ceramiczny element przy samym pinie zasilania oraz większy pojemnik lokalny, zwykle od 1 do 10 µF. Taki układ tłumi szybkie zakłócenia i zapobiega resetom przy gwałtownych zmianach obciążenia. To właśnie dlatego odległość od układu scalonego bywa równie ważna jak sama wartość pojemności.
W wygładzaniu zasilania po prostowaniu
Po prostowniku lub w zasilaczu impulsowym potrzebny jest element, który zbierze energię pomiędzy impulsami. Tu często pojawiają się pojemności rzędu 470, 1000 albo 2200 µF, zależnie od prądu obciążenia i dopuszczalnych tętnień. Jeśli ktoś montuje za małą wartość, napięcie zaczyna „falować”; jeśli przesadzi bez analizy układu, może dostać problemy ze стартem albo zbyt duże prądy ładowania.
W audio i krótkim podtrzymaniu energii

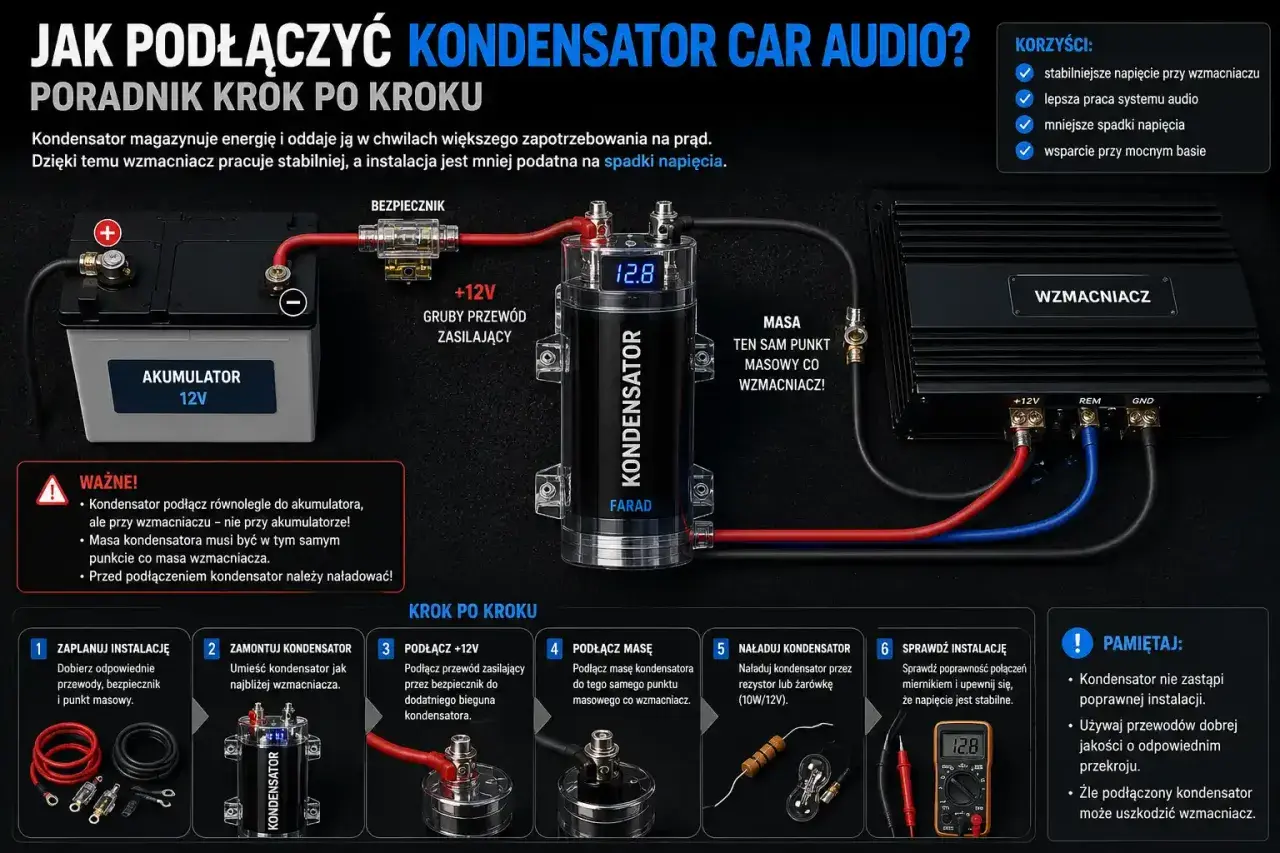

W car audio duży element pojemnościowy bywa używany jako bufor na krótkie spadki napięcia podczas mocnych impulsów basowych. Pomaga, ale nie naprawi słabego akumulatora, korozji masy ani złego przewodu zasilającego. Ja traktuję go raczej jako wsparcie, a nie magiczne rozwiązanie.
Przeczytaj również: Jakie ładowanie alternatora jest prawidłowe i co oznacza niskie napięcie
W tłumieniu zakłóceń
Jeśli w instalacji pojawia się szum, trzaski, migotanie LED-ów albo losowe restarty modułu, bardzo często problemem jest słaba filtracja. Wtedy mały ceramiczny element przy źródle zakłóceń może dać większą poprawę niż wymiana „na oko” całej sekcji zasilania. To dobry przykład, że nie zawsze chodzi o większą pojemność, tylko o właściwe miejsce i charakterystykę pracy.
Wszystkie te zastosowania prowadzą do jednego wniosku: w aucie trzeba patrzeć szerzej niż tylko na wartość w mikrofaradach. I właśnie to jest temat następnej sekcji.
Dlaczego w praktyce trzeba je dobierać z zapasem
Przy doborze nie kieruję się samą pojemnością. Najpierw sprawdzam napięcie robocze, temperaturę pracy, ESR, prąd tętnień i to, czy element ma pracować w układzie impulsowym, analogowym czy samochodowym. Jeśli któryś z tych parametrów jest zignorowany, awaria zwykle nie pojawia się od razu, tylko po kilku tygodniach albo miesiącach.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Napięcie pracy | Zostaw rezerwę, zwykle co najmniej 20-50% | W instalacji samochodowej i zasilaczach zdarzają się piki oraz skoki |
| Temperatura | Warto wybierać 105°C, a w trudnych aplikacjach wersje automotive | Wysoka temperatura skraca żywotność, zwłaszcza elektrolitów |
| ESR | Im niższa, tym lepiej dla szybkich zmian prądu, ale zawsze zgodnie z projektem | Wpływa na straty, grzanie i stabilność przetwornic |
| Prąd tętnień | Sprawdź, ile energii element ma przenieść w czasie pracy | Zbyt duży prąd powoduje grzanie i szybsze starzenie |
| Polaryzacja | Elektrolity i tantal wymagają poprawnego podłączenia | Odwrotne wpięcie może uszkodzić element i sam układ |
| Wymiary i rozstaw wyprowadzeń | Sprawdź miejsce montażu i mechanikę | Za duży element może się nie zmieścić albo będzie narażony na wibracje |
W praktyce w instalacjach samochodowych najbezpieczniejszy jest umiarkowany zapas i myślenie „układowe”, a nie katalogowe. Jeśli układ pracuje przy przetwornicy DC-DC, radioodbiorniku albo sterowniku silnika, sama wartość nie wystarczy. Ja zawsze pytam: jaki jest typ obciążenia, ile jest zakłóceń i jak gorąco robi się w miejscu montażu?
To prowadzi do najczęstszego problemu z wymianą: wiele usterek wygląda jak awaria pojedynczego elementu, a w rzeczywistości jest skutkiem przegrzania, złego doboru albo błędu projektowego.
Jak rozpoznać zużycie i najczęstsze błędy przy wymianie
Zużycie nie zawsze widać od razu. Owszem, czasem obudowa jest wybrzuszona, widać wyciek elektrolitu albo pęknięcie, ale częściej objawem są niestabilne napięcia, resetujący się sterownik, szum w audio albo migające oświetlenie. W starszych urządzeniach wzrasta też ESR, czyli wewnętrzna rezystancja szeregowa, a to oznacza większe straty i gorszą pracę pod obciążeniem.
- Wybrzuszona góra lub ślady wycieku to sygnał alarmowy, nie kosmetyka.
- Losowe restarty układu często wskazują na słabą filtrację zasilania.
- Trzaski w torze audio bywają skutkiem utraty pojemności lub wysokiego ESR.
- Migotanie LED-ów może oznaczać złą filtrację albo przeciążony zasilacz.
- Przegrzewanie się w pobliżu sekcji zasilania zwykle przyspiesza degradację elektrolitów.
Najczęstszy błąd przy wymianie? Ktoś patrzy tylko na mikrofarady i kupuje „coś większego”. To bywa złą decyzją. Zbyt duża pojemność potrafi utrudnić start zasilacza, przeciążyć prostownik albo rozstroić układ stabilizacji. Drugi klasyk to pomijanie ESR. Trzeci - montaż elementu o zbyt niskiej temperaturze pracy do miejsca, które latem potrafi być naprawdę gorące.
Do diagnostyki nie polecam zgadywania. Multimetr powie trochę, ale nie wszystko. Jeśli problem jest powtarzalny, najlepiej zmierzyć pojemność i ESR miernikiem LCR albo porównać zachowanie układu z pewnym zamiennikiem. W elektronice samochodowej to często oszczędza więcej czasu niż długa „polowanie” na winnego.
Po tej stronie najważniejsza jest prosty nawyk: nie wymieniać w ciemno, tylko najpierw sprawdzić, czy problem wynika z samego elementu, czy z warunków, w których pracuje. To już domyka praktyczną część tematu i prowadzi do ostatniej rzeczy, którą naprawdę warto mieć z tyłu głowy.
Co sprawdzić przed zakupem, żeby naprawa miała sens
Jeśli mam doradzić jeden sensowny schemat działania, to wygląda on tak: najpierw identyfikuję zastosowanie, potem sprawdzam napięcie pracy, temperaturę, polaryzację i ESR, a dopiero na końcu szukam konkretnej wartości. Dzięki temu nie kupuję elementu, który pasuje tylko „na papierze”.
W samochodzie szczególnie cenię wersje przeznaczone do pracy przy wysokiej temperaturze i wibracjach. Tam oszczędność kilku złotych na część potrafi skończyć się powrotem awarii po pierwszym upalnym sezonie. Jeśli element ma wspierać zasilanie sterownika, przetwornicy albo układu audio, lepiej wybrać model z lepszymi parametrami niż nominalnie większy, ale słabszy jakościowo.
W praktyce najlepszy efekt daje rozsądny kompromis: właściwy typ, odpowiedni zapas napięcia, akceptowalny ESR i miejsce montażu, które nie gotuje części od środka. To właśnie taki wybór najczęściej robi różnicę między naprawą „na chwilę” a rozwiązaniem, do którego nie trzeba wracać po miesiącu.
