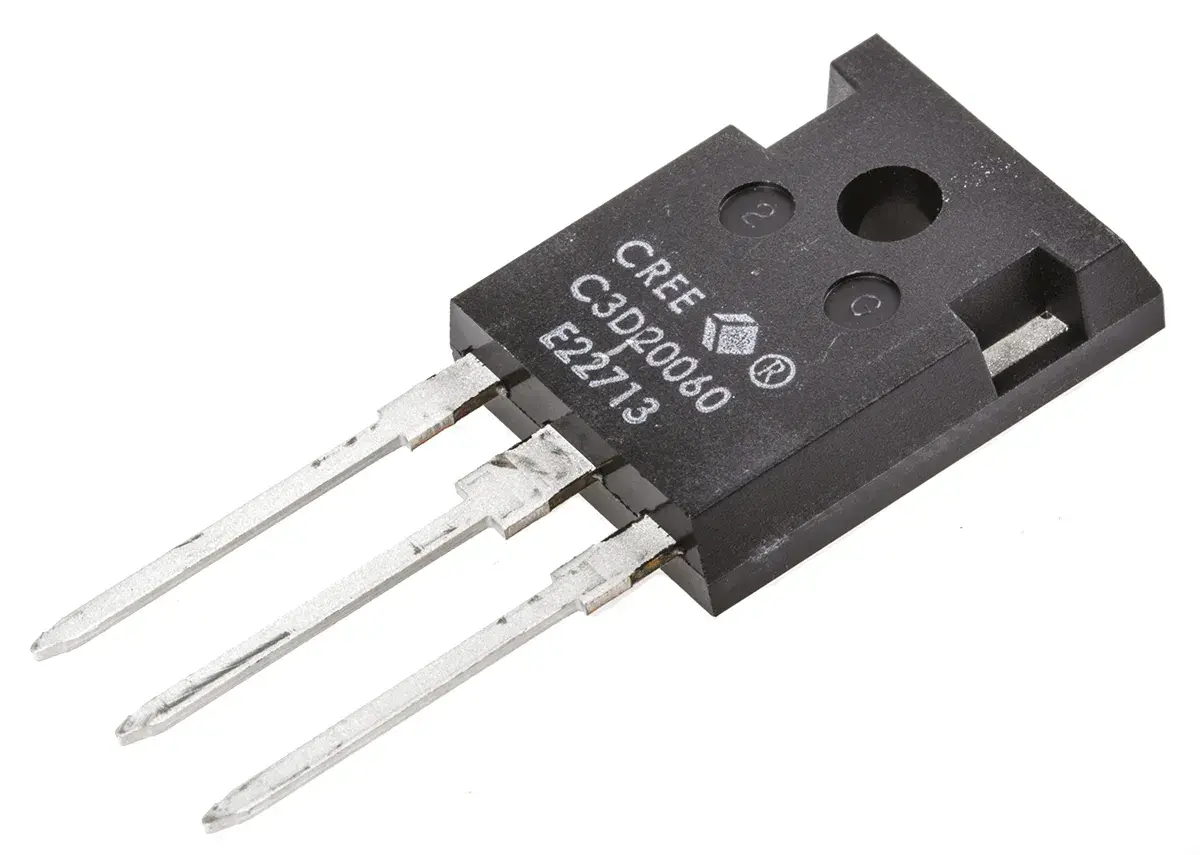

W elektronice samochodowej mała różnica napięcia często decyduje o tym, czy układ pracuje chłodno i stabilnie, czy niepotrzebnie grzeje się w obudowie. Dioda Schottky'ego jest jednym z tych elementów, które wybiera się wtedy, gdy liczy się niski spadek napięcia, szybkie przełączanie i sensowna sprawność w zasilaniu. W tym artykule pokazuję, jak działa, gdzie naprawdę pomaga, kiedy ma ograniczenia i jak dobrać ją do zastosowania w aucie albo projekcie warsztatowym.
Najważniejsze informacje na początek
- Schottky zwykle ma niższy spadek napięcia niż klasyczna dioda krzemowa, więc generuje mniej strat mocy.
- Najczęściej sprawdza się w prostowaniu, ochronie przed odwrotną polaryzacją, układach DC/DC i szybkich ścieżkach przełączania.
- W zamian trzeba zaakceptować wyższy prąd upływu i zwykle niższe napięcie wsteczne niż w wielu diodach PN.
- W samochodzie najważniejsze są: zapas napięcia, temperatura pracy, prąd szczytowy i obudowa, a nie tylko sam katalogowy Vf.
- W wersjach automotive warto szukać elementów kwalifikowanych do AEC-Q101 i sprawdzać parametry przy wysokiej temperaturze.
Jak zbudowana jest i skąd bierze się niski spadek napięcia
To nie jest zwykła dioda PN. W złączu Schottky'ego przewodzenie zachodzi na styku metalu z półprzewodnikiem, a nie na klasycznym złączu półprzewodnik-półprzewodnik. Efekt jest prosty: bariera przewodzenia jest niższa, więc element zaczyna przewodzić przy mniejszym napięciu niż typowa dioda krzemowa.
W praktyce oznacza to niższy spadek napięcia Vf i mniejsze straty mocy. Przy prądzie 5 A różnica między 0,75 V a 0,35 V daje już około 2 W mniej ciepła. Przy 10 A robi się z tego około 4 W oszczędności albo, jeśli spojrzeć odwrotnie, 4 W mniej do odprowadzenia z małej obudowy. Ja patrzę na to właśnie tak: Schottky nie jest „lepszą diodą do wszystkiego”, tylko sprytnym sposobem na ograniczenie strat tam, gdzie każdy wat ma znaczenie.
W zależności od konstrukcji i prądu roboczego spotyka się typowo wartości rzędu 0,2-0,5 V, podczas gdy klasyczna dioda prostownicza często pracuje bliżej 0,6-0,9 V. To właśnie ta różnica robi największą robotę w zasilaniu niskonapięciowym. I dlatego ten element tak dobrze wpasowuje się w układy samochodowe, o których za chwilę.Gdzie w samochodzie daje największy sens
W aucie Schottky najczęściej trafia tam, gdzie trzeba ograniczyć spadek napięcia, szybko odseparować źródła albo bezpiecznie wygasić energię z cewki. Nie traktuję jej jako egzotycznego komponentu z laboratoriów, tylko jako bardzo praktyczny element ochrony i prostowania. Najczęstsze zastosowania wyglądają tak:
| Zastosowanie | Po co jest używana | Na co zwrócić uwagę |
|---|---|---|
| Ochrona przed odwrotną polaryzacją | Chroni elektronikę, gdy akumulator lub zasilanie pomocnicze zostanie podłączone odwrotnie | Spadek napięcia zmniejsza napięcie dostępne dla odbiornika, a przy większym prądzie rośnie grzanie |
| Przetwornice DC/DC | Zmniejsza straty w torze prostowania i poprawia sprawność | Liczy się prąd, temperatura i parametry przy pracy ciągłej, nie tylko wartość z pierwszej strony katalogu |
| Układy z cewkami i przekaźnikami | Pomaga tłumić przepięcia przy wyłączaniu obciążenia indukcyjnego | Nie każda dioda nadaje się do każdego prądu cewki; ważna jest także szybkość i obudowa |
| Separacja kilku źródeł zasilania | Zapobiega cofaniu prądu między gałęziami zasilania | Przy wyższych prądach MOSFET może dać mniejsze straty niż sama dioda |
| Moduły LED i ładowarki USB | Pomaga utrzymać sprawność i ograniczyć nagrzewanie małych modułów | W niskoprofilowych obudowach kluczowe jest odprowadzanie ciepła z płytki |
W praktyce najczęściej spotykam ją w modułach pomocniczych, przetwornicach, prostych zabezpieczeniach i układach, gdzie 0,3-0,4 V różnicy naprawdę coś zmienia. Żeby jednak nie wybierać jej z rozpędu, warto porównać ją z dwoma alternatywami, które często konkurują o to samo miejsce na płytce.
Schottky, zwykła dioda czy MOSFET
To porównanie jest ważniejsze niż sama teoria. Wiele osób zakłada, że skoro Schottky ma niski spadek napięcia, to automatycznie wygrywa zawsze. W praktyce bywa inaczej, bo o wyborze decydują też prąd, temperatura, koszt i to, ile miejsca masz na chłodzenie.
| Rozwiązanie | Typowy spadek napięcia | Mocne strony | Słabe strony | Kiedy ma sens |
|---|---|---|---|---|
| Klasyczna dioda krzemowa PN | 0,6-0,9 V | Tania, odporna, dobrze znana, często łatwa do zdobycia | Większe straty mocy i wolniejsze przełączanie | Proste układy, mniejsze znaczenie strat, większy zapas napięcia |
| Dioda Schottky'ego | 0,2-0,5 V | Niższe straty, szybka praca, dobre do zasilania niskonapięciowego | Wyższy prąd upływu, zwykle niższe napięcie wsteczne | Prostowniki, DC/DC, zabezpieczenia, separacja źródeł |
| MOSFET z kontrolerem „ideal diode” | Kilka do kilkudziesięciu mV | Najmniejsze straty przy dużych prądach | Większa złożoność, dodatkowe sterowanie, zwykle wyższy koszt | Wysokie prądy, akumulatory, systemy, gdzie każdy wat jest ważny |
Jeśli projekt ma być prosty, kompaktowy i niezbyt drogi, Schottky zwykle jest rozsądnym kompromisem. Jeśli jednak mam do czynienia z dużym prądem i ciasnym budżetem termicznym, coraz częściej wygrywa MOSFET z kontrolerem, bo realnie zjada mniej energii. Z tego miejsca naturalnie przechodzę do jej słabszej strony, bo to właśnie ona najczęściej decyduje o sukcesie lub porażce projektu.
Ograniczenia, o których łatwo zapomnieć
Największy błąd polega na tym, że patrzy się tylko na niski spadek napięcia. W Schottky'ego płaci się za to wyższym prądem upływu, który rośnie wraz z temperaturą. W komorze silnika, na gorącej płytce albo w źle wentylowanej obudowie ten efekt potrafi być wyraźny, zwłaszcza gdy element pracuje blisko swoich granic.
Druga rzecz to napięcie wsteczne. Wiele diod Schottky nie ma tak dużego zapasu napięciowego jak klasyczne diody PN, więc nie można ich dobierać „na oko”. W instalacji samochodowej 12 V sama wartość nominalna napięcia nie wystarcza, bo pojawiają się przepięcia, zakłócenia i warunki pracy dalekie od laboratoryjnych. Ja nie ufam elementowi, który ma tylko „na papierze” dobry prąd, a w praktyce nie ma marginesu na temperaturę i impulsy.
Trzeba też pamiętać o cieple. Im wyższy prąd, tym większe znaczenie ma obudowa, ścieżki na PCB i odprowadzanie energii. Przy małej obudowie SMD kilka dodatkowych watów potrafi zadecydować o trwałości całego modułu. W niskobarierowych konstrukcjach korzyść z niższego Vf bywa okupiona większą wrażliwością termiczną, więc przy mocniejszych układach nie wybieram ich bez sprawdzenia wykresów pracy. Właśnie dlatego kolejny krok to nie „jaka to dioda?”, tylko „jak ją dobrać bez zgadywania?”.
Jak dobrać właściwy element do naprawy lub projektu
Przy doborze zaczynam od danych, które mają znaczenie w realnym układzie, a nie tylko w katalogu. Gdy wymieniam diodę w module samochodowym albo projektuję prosty tor zasilania, sprawdzam przede wszystkim pięć rzeczy: napięcie wsteczne, prąd ciągły, prąd szczytowy, spadek napięcia przy moim obciążeniu oraz temperaturę pracy. W praktyce to właśnie te parametry oddzielają dobry zamiennik od przypadkowej części.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Napięcie wsteczne | Czy ma zapas względem maksymalnego napięcia i przepięć | Za mały margines kończy się przebiciem i awarią po pierwszym mocniejszym impulsie |
| Prąd ciągły i szczytowy | IF(AV) oraz IFSM, czyli prąd pracy i prąd udarowy | Start układu, rozruch i impulsy mogą chwilowo obciążyć element dużo mocniej niż praca ustalona |
| Spadek napięcia przy realnym prądzie | Nie tylko „ile ma amperów”, ale ile wynosi Vf przy Twoim obciążeniu | To bezpośrednio przekłada się na straty mocy i dostępne napięcie dla odbiornika |
| Temperatura i obudowa | RθJA, typ obudowy, możliwość chłodzenia na płytce | Ten sam element w małej obudowie i na dużym polu miedzi może zachowywać się zupełnie inaczej |
| Prąd upływu | IR przy wysokiej temperaturze, nie tylko w 25°C | W aucie temperatura szybko obnaża słaby dobór, szczególnie w układach czuwania i zasilania rezerwowego |
| Kwalifikacja automotive | Czy element jest przewidziany do pracy samochodowej, np. w klasie AEC-Q101 | W modułach samochodowych liczy się nie tylko działanie, ale też powtarzalność i odporność na warunki pracy |
Jeśli mam tylko uszkodzony element i brak schematu, nie wymieniam go „na coś podobnego” tylko dlatego, że obudowa wygląda znajomo. W elektronice samochodowej to zwykle za mało. Lepiej poświęcić chwilę na sprawdzenie parametrów niż później wracać do tego samego modułu po kolejną awarię. I właśnie tu dochodzimy do ostatniego, bardzo praktycznego etapu: co sprawdzam tuż przed montażem.
Co sprawdzam, zanim uznam ją za dobry zamiennik w aucie
Gdy mam już konkretną diodę i chcę ją wstawić do instalacji samochodowej, robię sobie krótki test zdrowego rozsądku. Nie jest on skomplikowany, ale skutecznie wychwytuje większość błędów montażowych:
- Sprawdzam zgodność polaryzacji i wyprowadzeń z obudową, bo w Schottky pomyłka w orientacji to najprostsza droga do uszkodzenia układu.
- Porównuję Vf przy moim prądzie, a nie tylko wartość „typową” z katalogu, bo różnica kilku dziesiątych wolta w samochodzie naprawdę ma znaczenie.
- Oceniąm chłodzenie płytki i obudowy, zwłaszcza gdy prąd ma płynąć przez dłuższy czas, a nie tylko chwilowo.
- Patrzę na temperaturę otoczenia, bo w komorze silnika prąd upływu może wzrosnąć na tyle, że zwykła wymiana „na szybszą diodę” nie da oczekiwanego efektu.
- Jeśli element ma trafić do modułu samochodowego, wolę wersję automotive niż przypadkowy zamiennik z ogólnej półki, bo trwałość i powtarzalność są tu ważniejsze niż sama cena.
- Gdy układ pracuje blisko granicy napięcia albo prądu, rozważam MOSFET z kontrolerem zamiast samej diody, bo w wielu przypadkach to po prostu bardziej opłacalne energetycznie rozwiązanie.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: dioda Schottky'ego ma sens wtedy, gdy jej mniejszy spadek napięcia naprawdę oszczędza energię lub podnosi niezawodność, ale nie wtedy, gdy masz zbyt mały zapas napięcia wstecznego albo za słabe odprowadzanie ciepła. W aucie najczęściej wygrywa nie „najmocniejszy” element z katalogu, tylko ten dobrany pod realny prąd, temperaturę i sposób pracy układu.
