Najkrótsza droga do znalezienia EGR w silniku
- EGR jest zwykle między wydechem a dolotem, najczęściej przy kolektorze ssącym lub obok chłodnicy EGR.
- W dieslach częściej znajdziesz go wysoko, ale z tyłu silnika lub przy grodzi, więc dostęp bywa słaby.
- W benzynach bywa bliżej przepustnicy i kolektora dolotowego, a czasem jest zintegrowany z modułem.
- Najłatwiej szukać po metalowym przewodzie spalin, wtyczce elektrycznej i połączeniach chłodzących.
- Do doboru części po demontażu nie wystarczy sam wygląd, liczy się wersja silnika, numer OE i obecność chłodnicy.

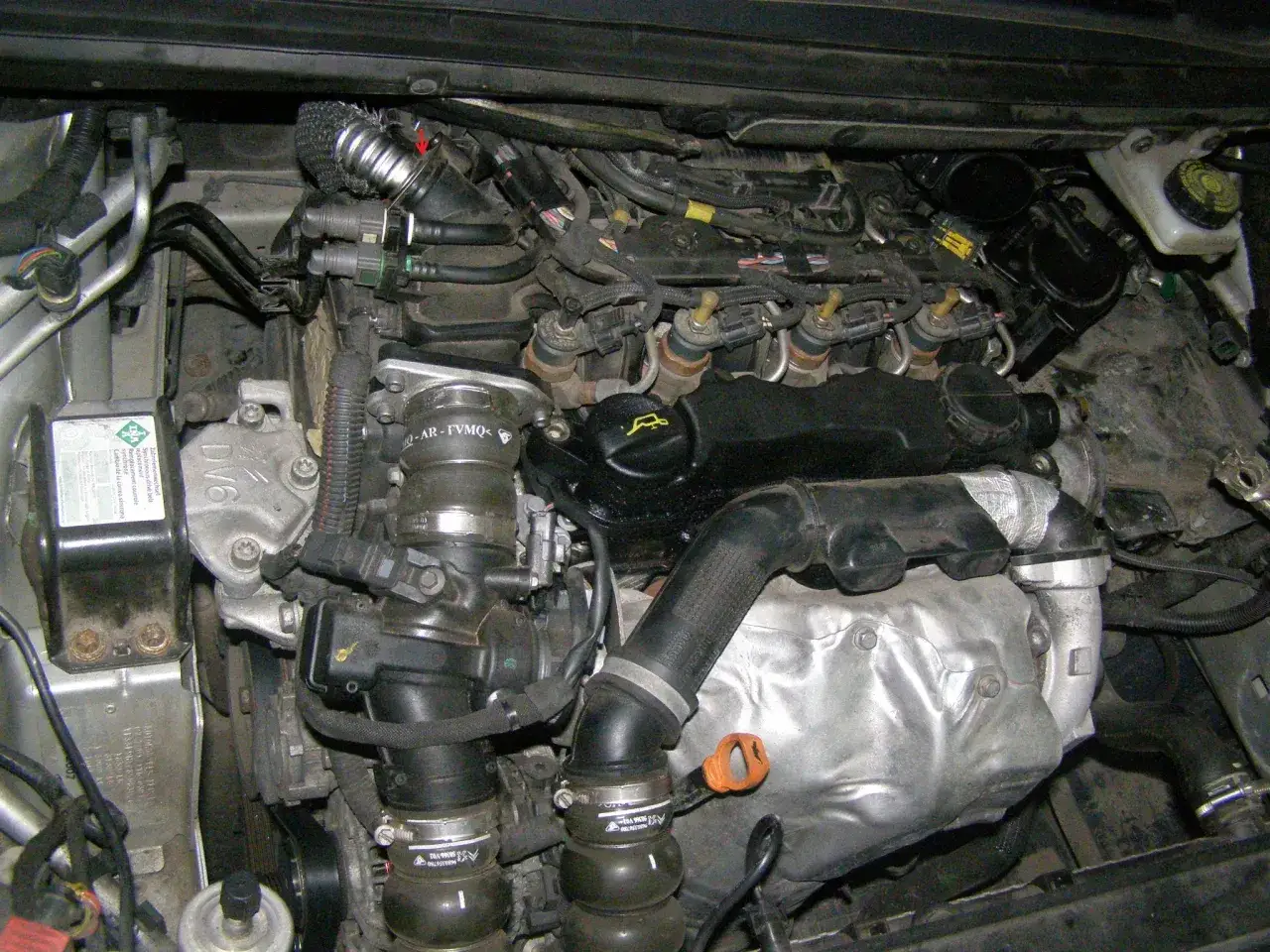

Gdzie najczęściej szukać zaworu EGR w komorze silnika
Najprostsza reguła brzmi: EGR stoi na styku spalin i dolotu. W praktyce patrzę najpierw na okolice kolektora wydechowego, rurę prowadzącą spaliny, a potem na kolektor ssący i chłodnicę EGR, jeśli auto jest w nią wyposażone.
| Typ silnika | Typowe miejsce | Co zwykle widać | Co utrudnia dostęp |
|---|---|---|---|
| Diesel starszej konstrukcji | Przy kolektorze ssącym, wysoko na silniku, często blisko głowicy | Korpus zaworu, wtyczka lub przewód podciśnienia, metalowy kanał spalin | Plastikowa osłona silnika, ciasne prowadzenie przewodów |
| Diesel z chłodnicą EGR | Przy module chłodnicy, zwykle z tyłu silnika albo przy grodzi | Większy zespół z rurami, króćcami płynu i elementem sterującym | Gorące elementy, turbina, ciasna zabudowa |
| Benzyna | Blisko kolektora dolotowego lub przepustnicy, czasem w jednym module | Mniejszy korpus, wtyczka elektryczna, połączenie z dolotem | Osłony, kolektor plastikowy, zintegrowana konstrukcja |
| Silnik poprzeczny | Często od strony grodzi, mniej wygodny dostęp od góry | Widzisz głównie przewody i złącza, sam zawór może być głęboko schowany | Mało miejsca między silnikiem a ścianą grodziową |
Jeśli nie widzisz go od razu, to jeszcze nic nie znaczy. W wielu autach EGR jest po prostu ukryty za innym osprzętem, dlatego sama kontrola „na oko” bywa myląca. To prowadzi do prostszego sposobu szukania, który stosuję najpierw w praktyce.
Jak znaleźć EGR krok po kroku bez zgadywania
Ja zaczynam od zimnego silnika i odszukania elementów, które prowadzą spaliny z wydechu do dolotu. Takie podejście oszczędza czas, bo zamiast szukać losowo, idziesz po torze przepływu.
- Otwórz maskę i zdejmij plastikową osłonę silnika, jeśli przesłania górę jednostki.
- Znajdź kolektor wydechowy albo turbosprężarkę i poszukaj metalowej rury prowadzącej spaliny dalej do układu dolotowego.
- Śledź tę rurę do miejsca, w którym kończy się przy korpusie z wtyczką, siłownikiem albo przewodem podciśnienia.
- Sprawdź okolice kolektora ssącego oraz przepustnicy, bo w wielu autach EGR jest przykręcony bardzo blisko tych elementów.
- Jeśli widzisz króćce płynu chłodzącego, najpewniej patrzysz na moduł z chłodnicą EGR, a nie na sam zawór.
- Gdy układ jest mocno zabudowany, zajrzyj od strony nadkola lub od spodu, bo od góry może być praktycznie niewidoczny.
- Na końcu porównaj to, co widzisz, z dokumentacją konkretnego silnika albo numerem VIN, bo konstrukcja potrafi się różnić nawet w obrębie jednego modelu.
Ta kolejność działa, bo EGR nie jest elementem przypadkowym. Jest wpięty w konkretny obieg, więc jego położenie zawsze wynika z przebiegu rur, węży i połączeń elektrycznych. A to z kolei wyjaśnia, dlaczego w jednych samochodach widać go od razu, a w innych trzeba się do niego naprawdę nagimnastykować.
Dlaczego w jednych autach widać go od razu, a w innych nie
Różnice wynikają przede wszystkim z konstrukcji silnika i sposobu prowadzenia osprzętu. Ten sam układ EGR może być prosty i dostępny w jednym aucie, a w innym schowany głęboko pod chłodnicą, turbiną albo kolektorem dolotowym.
| Czynnik | Jak wpływa na lokalizację |
|---|---|
| Układ silnika | W jednostkach poprzecznych EGR często trafia od strony grodzi, co ogranicza dostęp od góry. W układach podłużnych bywa łatwiej go zobaczyć. |
| Turbosprężarka | Turbo zajmuje miejsce i dokłada gorące elementy. Zawór EGR częściej ląduje wtedy w ciasnym, nagrzanym rejonie przy kolektorach. |
| Chłodnica EGR | Jeśli auto ma chłodzony EGR, cały układ jest większy i bardziej rozbudowany. Widzisz wtedy nie sam zawór, ale moduł z przewodami płynu. |

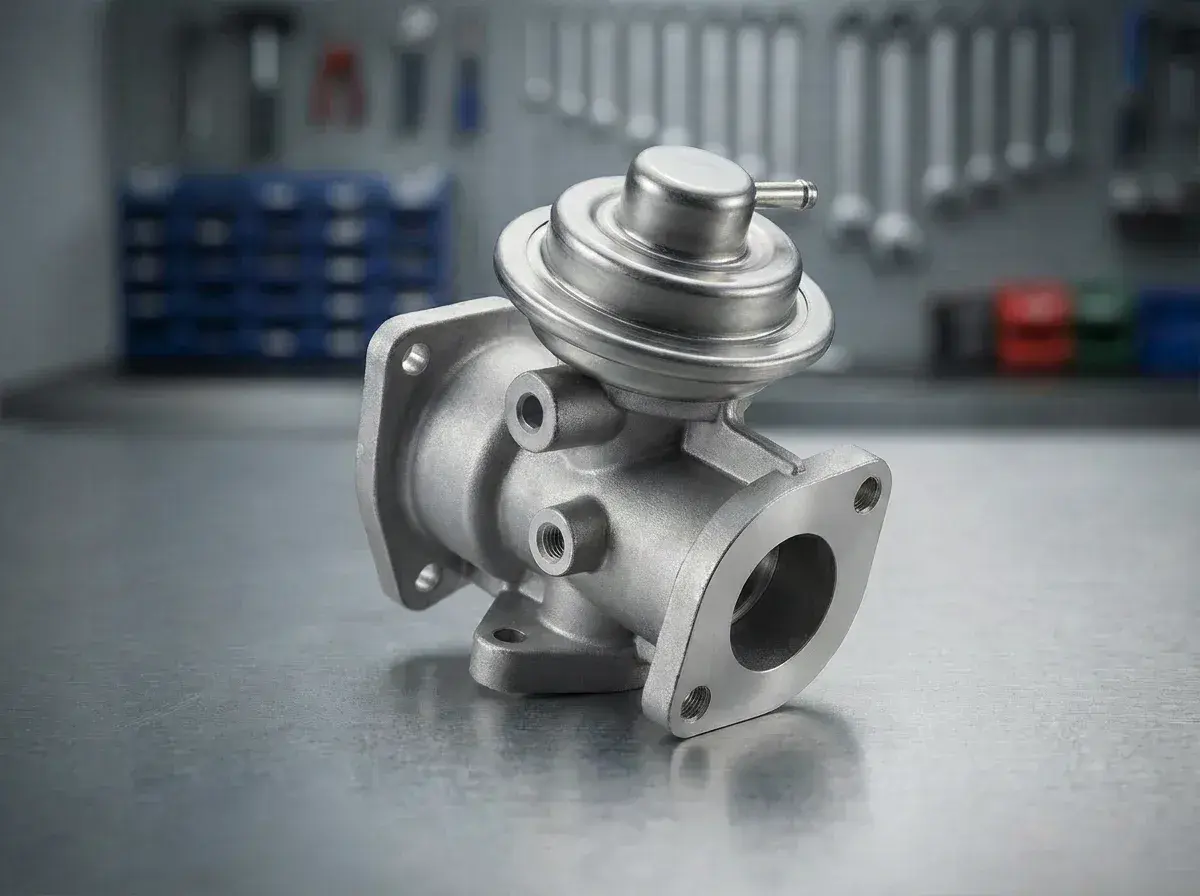

| Typ sterowania | Element elektryczny zwykle ma wyraźną wtyczkę i własny korpus. W starszych rozwiązaniach podciśnieniowych dochodzą wężyki i membrana. |
| Wymogi emisji | W nowszych autach układ bywa mocniej zintegrowany z innymi częściami, więc zamiast „jednego zaworu” masz cały zespół EGR. |
W praktyce oznacza to jedno: nie ma sensu zakładać, że EGR zawsze wygląda tak samo i siedzi w tym samym miejscu. Zanim ktoś zacznie go rozbierać, dobrze jest upewnić się, z jakim układem ma do czynienia. To z kolei pomaga odróżnić sam zawór od innych części, które stoją obok niego.
Jak odróżnić EGR od podobnych elementów przy kolektorze
Tu najczęściej pojawiają się pomyłki. W okolicy EGR znajdują się części, które wyglądają podobnie, ale robią zupełnie co innego. Ja zawsze sprawdzam połączenie z układem wydechowym, bo to jest najprostszy wyróżnik.
EGR a przepustnica
Przepustnica reguluje ilość powietrza zasysanego do silnika. EGR steruje natomiast częścią spalin, które wracają do dolotu. Jeśli element ma połączenie z metalową rurą prowadzącą spaliny, to raczej patrzysz na część układu EGR, a nie na przepustnicę.EGR a chłodnica EGR
Chłodnica jest zwykle większa, ma króćce płynu chłodzącego i często leży obok zaworu, a nie zamiast niego. Sama chłodnica schładza spaliny przed ich ponownym podaniem do dolotu, ale nie zastępuje zaworu sterującego przepływem.
Przeczytaj również: Ile wchodzi płynu do chłodnicy? Sprawdź, aby uniknąć problemów
EGR a kolektor dolotowy
W niektórych silnikach zawór jest przykręcony niemal bezpośrednio do kolektora albo jest z nim częściowo zintegrowany. Wtedy granica między elementami nie jest oczywista na pierwszy rzut oka, dlatego najlepiej patrzeć na całość układu, a nie tylko na jeden korpus.
To ważne, bo błędne rozpoznanie części prowadzi potem do złego zakupu albo niepotrzebnego demontażu. A jeśli ktoś planuje czyszczenie lub wymianę, jeszcze bardziej liczy się to, żeby od początku wiedzieć, z jaką wersją układu ma do czynienia.
Co sprawdzić przed zakupem lub czyszczeniem części
Gdy EGR jest już zlokalizowany, nie kończy się temat. Przy zakupie albo regeneracji trzeba jeszcze dopasować konkretną wersję, bo jeden model auta potrafi mieć kilka odmian tego samego układu.
- Numer OE albo VIN - to najpewniejsza droga do właściwej części.
- Rodzaj sterowania - elektryczny, podciśnieniowy albo zintegrowany z modułem.
- Obecność chłodnicy - nie każdy EGR sprzedaje się jako sam zawór; czasem trzeba kupić cały zespół.
- Uszczelki i połączenia - przy demontażu często wychodzi, że stare uszczelnienia nie nadają się do ponownego montażu.
- Stan przewodów i wiązki - sam nowy zawór nie rozwiąże problemu, jeśli uszkodzony jest kabel, wąż lub chłodnica.
- Adaptacja po montażu - w wielu nowszych autach potrzebne jest dopasowanie układu do sterownika silnika.
Jeżeli EGR jest tylko zabrudzony, czyszczenie może mieć sens. Jeśli jednak zawór zacina się mechanicznie, ma uszkodzony siłownik albo błędnie pracuje czujnik pozycji, sama chemia nie wystarczy. Wtedy lepiej od razu dobrać właściwą część, zamiast wracać do tematu po kilku tygodniach. To prowadzi do najważniejszej praktycznej zasady przy EGR: najpierw rozpoznaj układ, potem kupuj.
Najrozsądniejsza kolejność działań, gdy EGR jest trudno dostępny
Jeśli po otwarciu maski widzisz tylko osłony, rury i moduły przy grodzi, nie zakładaj, że EGR „zniknął”. W wielu autach wygląda to właśnie tak: zawór jest schowany głębiej, a na wierzchu widać głównie chłodnicę, kolektor i przewody pomocnicze. W takiej sytuacji najlepsza jest spokojna kolejność: najpierw identyfikacja układu, potem numer części, a dopiero później demontaż.
Przy doborze części do układu EGR zawsze lepiej oprzeć się na VIN i numerze OE niż na samym wyglądzie. To szczególnie ważne w samochodach, w których zawór występuje w kilku wersjach albo jest częścią większego modułu z chłodnicą i sterowaniem. Dzięki temu unikasz niepasującej części, dodatkowej pracy i niepotrzebnych kosztów.
