Układ recyrkulacji spalin ma prosty cel: obniżyć temperaturę spalania i ograniczyć emisję tlenków azotu, ale w praktyce składa się z kilku części, które potrafią dać bardzo różne objawy awarii. W tym tekście rozbieram go na elementy, pokazuję różnice między odmianami stosowanymi w autach i wyjaśniam, kiedy wystarczy czyszczenie, a kiedy lepiej od razu zamawiać nową część. Dorzucam też praktyczne widełki kosztów i wskazówki, dzięki którym łatwiej kupić właściwy element do konkretnego silnika.
Najważniejsze rzeczy, które warto wiedzieć o tym układzie
- EGR obniża temperaturę spalania i ogranicza emisję NOx, ale działa kosztem większej złożoności układu.
- Najczęściej zużywają się: zawór, chłodnica spalin, uszczelki, przewody i elementy sterujące.
- Nie każdy błąd oznacza konieczność wymiany całego modułu. Czasem wystarcza czyszczenie i adaptacja.
- W nowszych dieslach spotkasz wersje wysokociśnieniowe i niskociśnieniowe, a dobór części musi pasować do konkretnego silnika.
- Przy zakupie liczą się numer OE, typ sterowania, chłodzenie i komplet montażowy, nie tylko sama cena.
Jak działa układ recyrkulacji spalin w praktyce
W skrócie chodzi o to, żeby część spalin wróciła do dolotu i zmieszała się ze świeżym powietrzem. Taki zabieg zmniejsza ilość tlenu w cylindrze, obniża temperaturę spalania i dzięki temu ogranicza tworzenie NOx. W dobrze dobranym i sprawnym układzie redukcja tlenków azotu może sięgać nawet około 50 procent, a w silnikach benzynowych przy okazji bywa też korzystna dla zużycia paliwa i emisji CO2.Ja patrzę na ten układ jak na kompromis. Z jednej strony pomaga spełnić normy emisji, z drugiej dokładana jest kolejna warstwa sterowania, czujników i elementów podatnych na nagar. Dlatego w praktyce najwięcej zależy nie od samej idei działania, tylko od tego, czy przepływ spalin jest dokładnie dawkowany i czy kanały nie są już przytkane osadem. Kiedy rozumiesz ten mechanizm, łatwiej odróżnić zwykły brud od usterki w samych częściach układu.
Z jakich części składa się układ recyrkulacji spalin
W katalogach części EGR nie kończy się na samym zaworze. W nowocześniejszych autach to zwykle zestaw kilku elementów, które współpracują ze sobą i często zużywają się nierównomiernie. Jeżeli wymienisz tylko jeden komponent, a reszta jest zapchana albo nieszczelna, problem wróci bardzo szybko.
| Część | Za co odpowiada | Co psuje się najczęściej |
|---|---|---|
| Zawór EGR | Dozuje ilość spalin wracających do dolotu | Zapieczenie nagarem, zużyty napęd elektryczny, nieszczelność |
| Chłodnica spalin | Obniża temperaturę spalin przed ich ponownym podaniem do silnika | Wyciek płynu, pęknięcia, zabrudzenie kanałów |
| Przewody i kanały spalinowe | Transportują spaliny między kolektorem, chłodnicą i dolotem | Nagar, nieszczelności, pęknięcia, korozja |
| Przepustnica lub klapa regulacyjna | Tworzy potrzebną różnicę ciśnień, zwłaszcza w dieslu | Zacinanie się, błędy sterowania, zabrudzenie |
| Czujnik położenia lub ciśnienia | Pomaga sterownikowi kontrolować przepływ i pozycję zaworu | Fałszywe odczyty, błędy przepływu, tryb awaryjny |
| Uszczelki i śruby montażowe | Uszczelniają połączenia i utrzymują szczelność układu | Przedmuchy, wycieki sadzy, uszkodzenie przy demontażu |
W praktyce najwięcej zamieszania robią właśnie drobiazgi. Nowy zawór bez nowych uszczelek albo bez sprawdzenia chłodnicy często nie rozwiązuje problemu, tylko maskuje go na chwilę. Gdy już wiesz, z czego składa się układ, warto spojrzeć na jego odmiany, bo tu najłatwiej o pomyłkę przy zakupie.
Dlaczego w katalogach spotkasz różne wersje tego samego rozwiązania
W opisach części do aut często pojawiają się dwa warianty: wysokociśnieniowy i niskociśnieniowy. To nie jest marketingowy detal, tylko realna różnica konstrukcyjna, która wpływa na dobór części, sposób pracy i koszt naprawy. W nowszych dieslach niskociśnieniowy obieg jest coraz częściej spotykany, bo pozwala lepiej opanować emisję w bardziej wymagających warunkach.
| Wariant | Skąd pobiera spaliny | Warunki pracy | Plusy | Minusy |
|---|---|---|---|---|
| Wysokociśnieniowy | Bezpośrednio z okolic kolektora wydechowego, przed turbosprężarką | Temperatura nawet do około 950°C, wysokie ciśnienie i szybkie zmiany obciążenia | Dobrze działa przy zimnym starcie i dynamicznych zmianach obciążenia | Większy nagar, mocniejsze obciążenie elementów sterujących |
| Niskociśnieniowy | Za turbosprężarką albo po układzie oczyszczania spalin | Niższe ciśnienie, temperatura zwykle do około 800°C | Bardziej równomierne mieszanie, lepsza kontrola NOx i cząstek stałych | Więcej elementów, dłuższa droga spalin i wyższa złożoność układu |
Różnica praktyczna jest prosta: im bardziej rozbudowany układ, tym większa szansa, że przy awarii wymieniasz nie jeden element, tylko cały zestaw powiązanych części. To właśnie dlatego dobór pod konkretny silnik i wersję układu ma tak duże znaczenie. A skoro budowa bywa różna, objawy awarii też potrafią mylić.
Po czym poznać, że problem leży już w samym układzie
Najczęstszy błąd kierowcy polega na tym, że każdy spadek mocy przypisuje od razu jednemu zaworowi. Ja zawsze zaczynam od objawów i dopiero potem szukam winnej części, bo ten sam efekt może dawać nieszczelność, nagar, uszkodzony czujnik albo problem z chłodnicą spalin. Właśnie dlatego diagnostyka jest tu ważniejsza niż zgadywanie na podstawie samej kontrolki.
| Objaw | Co zwykle sugeruje | Co sprawdzić najpierw |
|---|---|---|
| Nierówna praca na biegu jałowym | Zawór zacięty w pozycji otwartej albo zbyt duży przepływ spalin | Pracę zaworu, osad w dolocie, szczelność połączeń |
| Spadek mocy i ospałe przyspieszanie | Za mały przepływ, błędna pozycja zaworu, problem z klapą regulacyjną | Błędy w sterowniku, ruch zaworu, przewody podciśnienia lub wtyczkę |
| Wyższe spalanie | Układ nie domyka się lub pracuje poza zakresem | Adaptację, odczyt parametrów rzeczywistych, stan czujników |
| Dymienie przy obciążeniu | Niewłaściwe dawkowanie spalin albo problem z dolotem | Dolot, filtr powietrza, EGR i stan turbiny |
| Kontrolka silnika i błędy P0400, P0401, P0402 | Problem z przepływem spalin lub zakresem pracy zaworu | Czyszczenie, szczelność układu i test elementów wykonawczych |
| Szarpanie przy ruszaniu lub na ciepłym silniku | Zawór działa skokowo albo przycina się pod obciążeniem | Kalibrację, osad oraz stan napędu elektrycznego |
Jeśli objawy wracają po skasowaniu błędu, to dla mnie sygnał, że czas przejść z diagnozy do decyzji serwisowej. I właśnie wtedy pojawia się pytanie, czy inwestować w czyszczenie, czy od razu zamawiać nową część.
Czyszczenie, regeneracja czy wymiana
Tu nie ma jednej odpowiedzi dla wszystkich aut. Jeżeli problemem jest wyłącznie nagar, a mechanika zaworu nie jest wyrobiona, czyszczenie ma sens i zwykle jest najtańszą drogą. Jeżeli jednak pojawia się wyciek płynu, uszkodzony napęd, pęknięta chłodnica albo zawór nie trzyma pozycji, lepiej nie przeciągać tematu i od razu planować wymianę.
Kiedy czyszczenie ma sens

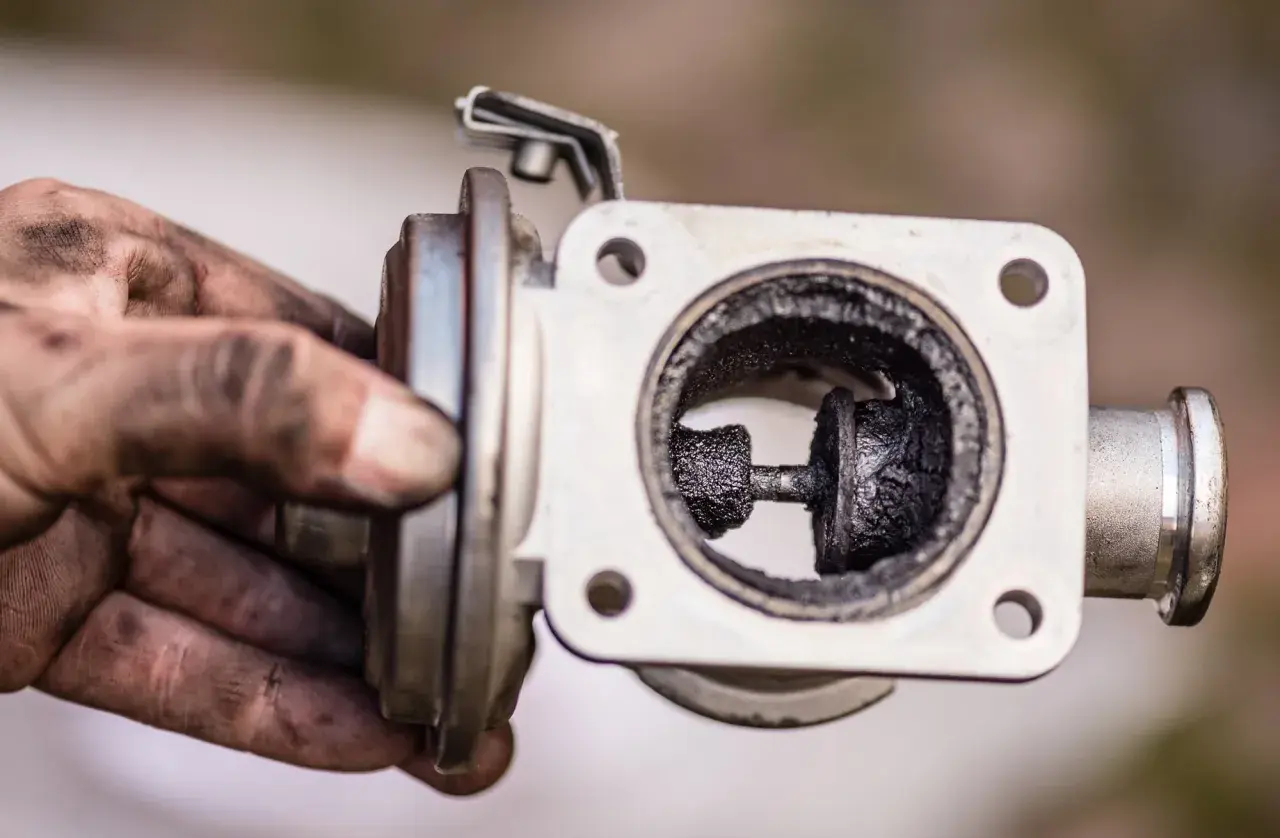

Czyszczenie wybieram wtedy, gdy zawór reaguje, ale porusza się ciężko, a w układzie widać typowy osad z sadzy i oleju. W praktyce takie zlecenie najczęściej kosztuje około 220-800 zł, zależnie od tego, czy warsztat czyści sam element, czy także kanały i dolot. To dobry wybór przy autach, które jeżdżą głównie po mieście, ale jeszcze nie mają uszkodzeń mechanicznych.
Kiedy wymiana jest lepsza
Jeżeli silnik elektryczny nie pracuje, sterownik pokazuje brak zgodności położenia albo chłodnica spalin puszcza płyn, czyszczenie zwykle nie wystarczy. Wtedy najczęściej trzeba liczyć się z większym rachunkiem, ale i z trwałym rozwiązaniem problemu. Wymiana samego zaworu to najczęściej około 800-3500 zł za część plus 300-700 zł robocizny, a chłodnica spalin potrafi kosztować około 900-2500 zł plus montaż.
Przeczytaj również: Pompa sprzęgła Astra H objawy – jak nie przegapić problemów z autem
Dlaczego zaślepianie nie jest dobrą naprawą
Zaślepienie układu nie usuwa przyczyny awarii, tylko ją omija. W autach z nowoczesnym sterowaniem bardzo często kończy się to błędami, trybem awaryjnym albo problemami z emisją spalin, a przy okazji dokładamy sobie kłopot przy przeglądzie i późniejszej odsprzedaży auta. Dlatego traktuję to jako obejście, nie naprawę.
Jeżeli już wiadomo, co wymienić lub wyczyścić, najważniejszy staje się dobór właściwej części. I tu właśnie zaczynają się różnice między tanim zakupem a zakupem trafionym.
Jak dobrać właściwą część do konkretnego auta
Przy układzie recyrkulacji spalin nie kupuję części wyłącznie po nazwie modelu. Ten sam samochód potrafi mieć kilka wersji zaworu, inną chłodnicę, inny napęd i inne złącze elektryczne zależnie od kodu silnika, rocznika i normy emisji. Najbezpieczniej jest szukać po numerze OE albo po VIN, a dopiero potem porównywać zamienniki.
| Wariant zakupu | Co dostajesz | Gdzie widzę największy sens |
|---|---|---|
| Oryginał / OE | Najlepsze dopasowanie i zwykle najmniej niespodzianek przy montażu | Gdy auto ma rozbudowany układ, a demontaż jest drogi |
| Markowy zamiennik | Dobre połączenie ceny i jakości, jeśli producent jest sprawdzony | Gdy szukasz rozsądnego kompromisu między kosztem a trwałością |
| Regeneracja | Niższy koszt, ale jakość zależy od zakresu i jakości naprawy | Przy prostszych zaworach i wtedy, gdy warsztat daje realną gwarancję |
Przy elektrycznym zaworze zwracam uwagę na kalibrację. Po montażu taki element bardzo często trzeba dopasować do sterownika testerem diagnostycznym, bo sam mechaniczny montaż nie wystarczy. Do tego dochodzą uszczelki, śruby jednorazowe i ewentualne przewody, które warto wymienić od razu, zamiast wracać do tej samej pracy za miesiąc. Kiedy część jest już dobrze dobrana, można uczciwie policzyć, ile ta naprawa naprawdę będzie kosztować.
Ile to kosztuje w Polsce i kiedy rachunek szybko rośnie
Ceny zależą głównie od tego, czy naprawiasz sam zawór, czy wchodzisz w chłodnicę spalin, czujniki i trudny dostęp w komorze silnika. W praktyce najtańsza jest diagnostyka połączona z czyszczeniem, ale tylko wtedy, gdy układ nie ma uszkodzeń mechanicznych. Gdy problem dotyczy kilku elementów naraz, rachunek rośnie bardzo szybko, bo sama robocizna bywa bardziej czasochłonna niż część.
| Pozycja | Orientacyjny koszt | Kiedy cena rośnie |
|---|---|---|
| Profesjonalne czyszczenie zaworu i kanałów | 220-800 zł | Przy demontażu całego dolotu, mocnym nagarze i dodatkowej adaptacji |
| Wymiana samego zaworu | 800-3500 zł za część, 300-700 zł robocizna | W autach z ciasnym dostępem, elektrycznym napędem i koniecznością kalibracji |
| Chłodnica spalin | 900-2500 zł za część, 400-900 zł montaż | Gdy dochodzi wyciek płynu, korozja lub wymiana kilku uszczelek naraz |
| Czujniki współpracujące z układem | 150-600 zł za sztukę | Przy błędach przepływu lub fałszywych odczytach po stronie sterownika |
| Komplet uszczelek i drobnych elementów montażowych | 30-150 zł | Przy każdym sensownym demontażu, zwłaszcza w starszym aucie |
Jeśli widzisz tylko brud, czyszczenie zwykle jest rozsądnym pierwszym ruchem. Jeśli natomiast w grę wchodzi chłodnica, elektronika albo pęknięcie obudowy, oszczędzanie na samej części szybko okazuje się fałszywą oszczędnością. Po naprawie zostaje jeszcze ostatni krok, który decyduje o tym, czy problem wróci.
Co sprawdzam po naprawie, żeby usterka nie wróciła szybko
Po wymianie albo czyszczeniu układu nie kończę pracy na samym skasowaniu błędów. Najpierw sprawdzam szczelność dolotu, stan przewodów podciśnienia, filtr powietrza i to, czy chłodnica spalin nie zaczyna znów przepuszczać płynu. W autach z elektrycznym zaworem robię też adaptację i krótki test drogowy, bo bez tego nawet nowa część może zachowywać się jak uszkodzona.
- Sprawdzam, czy nie ma nieszczelności na łączeniach i uszczelkach.
- Kontroluję dolot, bo nagar często wraca z zabrudzonego kolektora.
- Patrzę na filtr powietrza i stan przepływomierza, jeśli występują objawy uboczne.
- W dieslu sprawdzam, czy filtr DPF i cały układ wydechowy pracują poprawnie.
- Po montażu wykonuję adaptację, jeśli dany zawór tego wymaga.
Jeśli układ ma działać długo, ważniejsze od najtańszej części jest dobre dopasowanie i uczciwa diagnoza. Właśnie od tego zaczynam, gdy chcę uniknąć powrotu tego samego problemu po kilku tysiącach kilometrów.
