W instalacjach samochodowych czerwony przewód najczęściej oznacza biegun dodatni, ale nie traktuję tego jako zasady absolutnej. W praktyce liczy się nie tylko kolor izolacji, lecz także oznaczenie na obudowie, schemat połączeń i to, czy mamy do czynienia z instalacją DC, prostownikiem, czy z przerabianą wiązką. Ten tekst porządkuje temat i pokazuje, jak bezpiecznie rozpoznać polaryzację, zanim podłączysz akumulator, ładowarkę albo dodatkowe wyposażenie.
Najszybciej zapamiętasz jedną zasadę
- Czerwony przewód w samochodzie i w większości układów DC zwykle oznacza plus.
- Kolor nie zastępuje pomiaru, bo w przerabianych lub starszych instalacjach bywa inaczej.
- Przy akumulatorze i prostowniku najważniejsze są oznaczenia + i - oraz kolejność podłączenia.
- Do sprawdzenia polaryzacji najlepiej użyć multimetru albo schematu producenta.
- Odwrotne podłączenie może skończyć się spalonym bezpiecznikiem, a czasem uszkodzeniem elektroniki.
Kiedy czerwony przewód oznacza plus
W motoryzacji i w większości prostych układów DC czerwony przewód oznacza biegun dodatni. Tak jest na kablach rozruchowych, w prostownikach, ładowarkach do akumulatora, wielu zestawach audio 12 V i w sporej części akcesoriów montowanych w aucie. Minus zwykle prowadzi przewód czarny albo połączenie z masą, czyli z karoserią.
To właśnie dlatego czerwony krokodylek prawie zawsze trafia na plus akumulatora, a przy mierzeniu napięcia czerwony przewód multimetru dotyka dodatniego bieguna. Dla użytkownika to wygodne, bo skraca czas montażu i zmniejsza ryzyko pomyłki. W praktyce kolor pomaga, ale nie zastępuje oznaczeń + i -.
| Kontekst | Co zwykle oznacza czerwony | Na co zwrócić uwagę |
|---|---|---|
| Akumulator samochodowy | Plus | Sprawdź symbole na klemach i obudowie |
| Kable rozruchowe | Plus | Czerwony zacisk zawsze łącz z biegunem dodatnim |
| Prostownik lub ładowarka | Plus | Upewnij się, czy urządzenie ma ochronę przed odwrotną polaryzacją |
| Instalacja 12 V w aucie | Zwykle plus | W przeróbkach i dokładkach nie ufaj samemu kolorowi |
| Instalacja AC | Nie ma jednej reguły | Kolor może oznaczać fazę, przewód roboczy albo element oznaczenia lokalnego |
Jeżeli czytelnik pyta mnie o jedną rzecz na start, odpowiadam krótko: w samochodzie czerwony zwykle znaczy plus, ale tylko wtedy, gdy reszta instalacji to potwierdza. I właśnie tam zaczynają się wyjątki.
Gdzie kolor potrafi wprowadzić w błąd
Największy problem pojawia się wtedy, gdy ktoś zakłada, że czerwony zawsze oznacza dodatni biegun, niezależnie od kontekstu. W instalacjach prądu przemiennego, w starych naprawach i w przerabianych wiązkach kolor może pełnić inną rolę niż ta, której oczekujemy. W aucie po kilku właścicielach czerwona taśma może oznaczać po prostu przewód, który ktoś kiedyś tak oznaczył, a nie prawidłową polaryzację.
- W instalacjach AC czerwony może oznaczać przewód fazowy albo roboczy, a nie plus.
- W starszych naprawach kolorystyka bywa przypadkowa, bo ktoś dobierał przewód „jak miał pod ręką”.
- W dodatkach montowanych po czasie, na przykład radiu, wzmacniaczu albo przekaźniku, autor przeróbki mógł zmienić barwy.
- W częściach sprowadzonych z różnych rynków kolor przewodu nie zawsze odpowiada lokalnym przyzwyczajeniom.
Najuczciwsza zasada brzmi więc tak: kolor traktuj jako wskazówkę, nie jako dowód. To ważne szczególnie wtedy, gdy pracujesz przy starszym samochodzie albo przy instalacji, której nikt wcześniej nie opisał. Następny krok jest prosty i dużo pewniejszy niż zgadywanie.
Jak sprawdzić polaryzację bez zgadywania

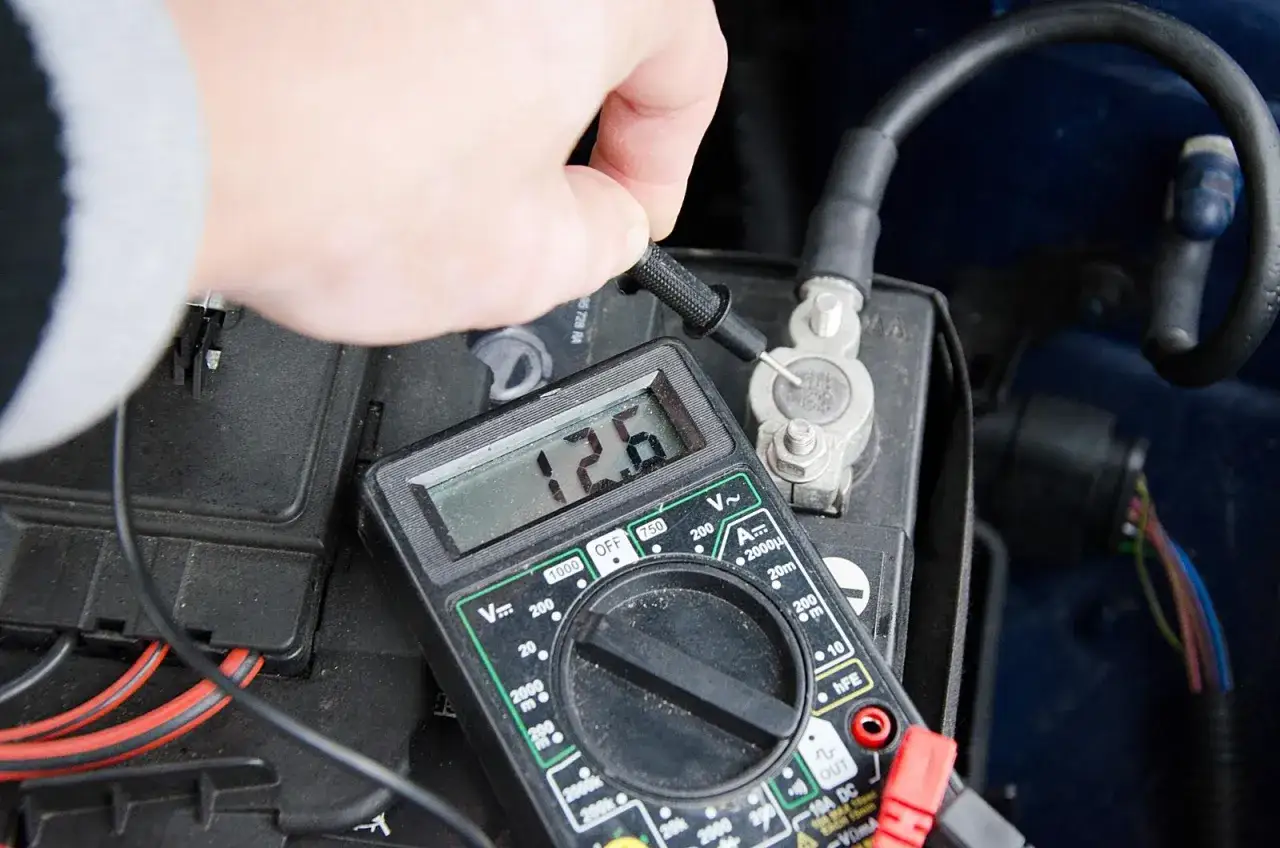

Jeżeli nie masz stuprocentowej pewności, sięgam po multimetr. To najprostszy sposób, żeby sprawdzić, który przewód jest plusem, a który minusem, bez ryzyka dla instalacji. Sam kolor izolacji może być mylący, ale pomiar napięcia daje odpowiedź od razu.
- Ustaw multimetr na pomiar napięcia stałego DC.
- Włóż czarną sondę do gniazda COM, a czerwoną do gniazda oznaczonego jako V.
- Dotknij sondami podejrzanych punktów albo klem akumulatora.
- Jeśli na wyświetlaczu pojawi się dodatnia wartość, czerwona sonda jest na plusie, a czarna na minusie.
- Jeśli pojawi się znak minus przed wynikiem, sondy są podłączone odwrotnie.
W cyfrowym mierniku taka pomyłka nie jest zwykle groźna, ale daje jasny sygnał, że bieguny zostały zamienione. W starszych, analogowych miernikach trzeba być ostrożniejszym, bo tam pomyłka mogła narobić więcej szkody. Jeśli kolor przewodu i odczyt miernika się nie zgadzają, wierzę pomiarowi, nie kolorowi.
Co się stanie przy odwrotnym podłączeniu
Odwrotna polaryzacja nie zawsze kończy się katastrofą, ale nigdy nie warto jej bagatelizować. Czasem uratuje sytuację bezpiecznik, czasem zabezpieczenie w prostowniku albo ładowarce, a czasem uszkodzeniu ulegnie elektronika, która nie ma ochrony. Im nowszy i bardziej naszpikowany sterownikami samochód, tym mniej miejsca na improwizację.
| Element | Możliwy skutek błędu | Typowa reakcja systemu |
|---|---|---|
| Bezpiecznik | Przepalenie | Przerywa obwód, zanim uszkodzenie pójdzie dalej |
| Ładowarka lub prostownik | Blokada pracy albo błąd polaryzacji | Lepsze urządzenia mają ochronę przed odwrotnym podłączeniem |
| Radio, sterownik, moduł komfortu | Uszkodzenie elektroniki | Bywa potrzebna naprawa serwisowa albo wymiana |
| LED, dioda, akcesorium niskonapięciowe | Brak działania lub uszkodzenie | Zależy od tego, czy producent dodał zabezpieczenie |
Z doświadczenia wiem, że najbardziej kosztuje nie sam błąd, tylko pewność siebie przy podłączaniu „na oko”. Wystarczy kilka sekund na sprawdzenie, żeby uniknąć kłopotów z elektroniką, których później nie da się rozwiązać zwykłą wymianą bezpiecznika. I właśnie dlatego kolejna sekcja jest najbardziej praktyczna.

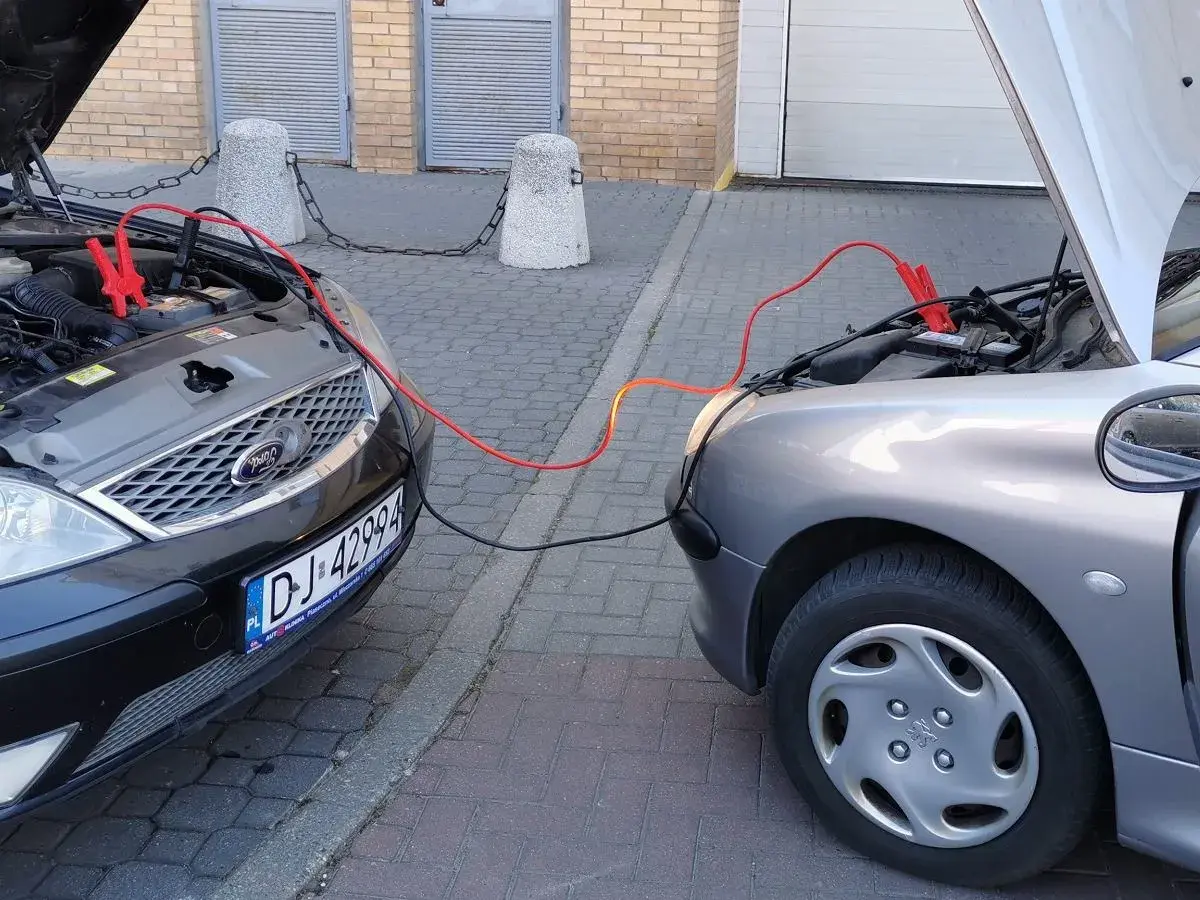

Jak podłączać akumulator, prostownik i kable rozruchowe
Przy akumulatorze najważniejsza jest kolejność. W samochodach, ładowarkach i kablach rozruchowych czerwony element prawie zawsze wskazuje biegun dodatni, ale mimo wszystko lubię i tak rzucić okiem na symbole przy zaciskach. To nawyk, który oszczędza czas i nerwy.
- Najpierw znajdź oznaczenia + i - na akumulatorze lub na urządzeniu.
- Podłącz czerwony zacisk do plusa.
- Podłącz czarny zacisk do minusa albo do punktu masowego, jeśli tak zaleca instrukcja pojazdu.
- Upewnij się, że zaciski nie dotykają przypadkowo metalu, gdy jeszcze nie są na swoich miejscach.
- Po zakończeniu pracy odłączaj przewody w odwrotnej kolejności.
Przy rozruchu awaryjnym czarny przewód często lepiej wpiąć w masę karoserii niż bezpośrednio do bieguna ujemnego, jeśli przewiduje to instrukcja auta. Taki zabieg zmniejsza ryzyko iskry w pobliżu akumulatora. W praktyce nie jest to drobiazg, tylko realna różnica bezpieczeństwa.
Jedna reguła, która chroni przed kosztownym błędem
Jeśli miałbym zostawić tylko jedną zasadę, byłaby prosta: czerwony traktuj jako plus dopiero wtedy, gdy potwierdza to oznaczenie, schemat albo pomiar. W samochodzie ta reguła najczęściej się sprawdza, bo tak działa większość kabli rozruchowych, prostowników i prostych akcesoriów 12 V. Ale gdy pojawia się przeróbka, nieopisany przewód albo stara wiązka, kolor przestaje być wystarczający.
- Sprawdzaj symbole przy klemach i złączach.
- Przy niepewności używaj multimetru.
- Nie ufaj bezgranicznie kolorowi w autach po przeróbkach.
- Przed pierwszym podłączeniem obejrzyj instrukcję urządzenia.
To podejście jest mniej efektowne niż szybkie „na wyczucie”, ale w elektryce samochodowej właśnie ono działa najlepiej. Czerwony przewód zwykle prowadzi do plusa, jednak dopiero potwierdzenie polaryzacji daje pewność, że instalacja, akumulator i elektronika zostaną bezpieczne.
