Skok napięcia potrafi uszkodzić zasilacz, sterownik, ładowarkę do telefonu albo elektronikę samochodu szybciej, niż zdążysz cokolwiek zauważyć. Przepięcie nie zawsze ma spektakularną przyczynę: czasem winny jest piorun, czasem przełączenie dużego odbiornika, a czasem zwykła usterka w instalacji lub alternatorze. Poniżej wyjaśniam, skąd bierze się ten problem, jak rozpoznać jego skutki i co realnie działa w ochronie domu oraz auta.
Najważniejsze fakty o skoku napięcia
- Najczęstsze źródła to burze, załączanie dużych odbiorników, luźne połączenia, uszkodzony przewód neutralny oraz błędy w instalacji samochodowej.
- Najbardziej cierpi elektronika z zasilaczami impulsowymi, sterownikami, ładowarkami, modułami komfortu i sprzętem z cienką izolacją wejściową.
- W aucie szczególnie groźny jest load dump, czyli chwilowy wzrost napięcia po odłączeniu akumulatora przy pracującym alternatorze.
- Najlepiej działa ochrona warstwowa: zabezpieczenie w rozdzielnicy, ochrona przy urządzeniu i poprawne połączenia wyrównawcze.
- Multimetr nie pokaże krótkiego impulsu; do takiej diagnozy potrzebny jest oscyloskop albo analizator jakości energii.
- Po zdarzeniu nie podmieniaj bezpieczników „na większe” i nie uruchamiaj na siłę podejrzanego obwodu.
Skąd bierze się przepięcie w instalacji i w aucie

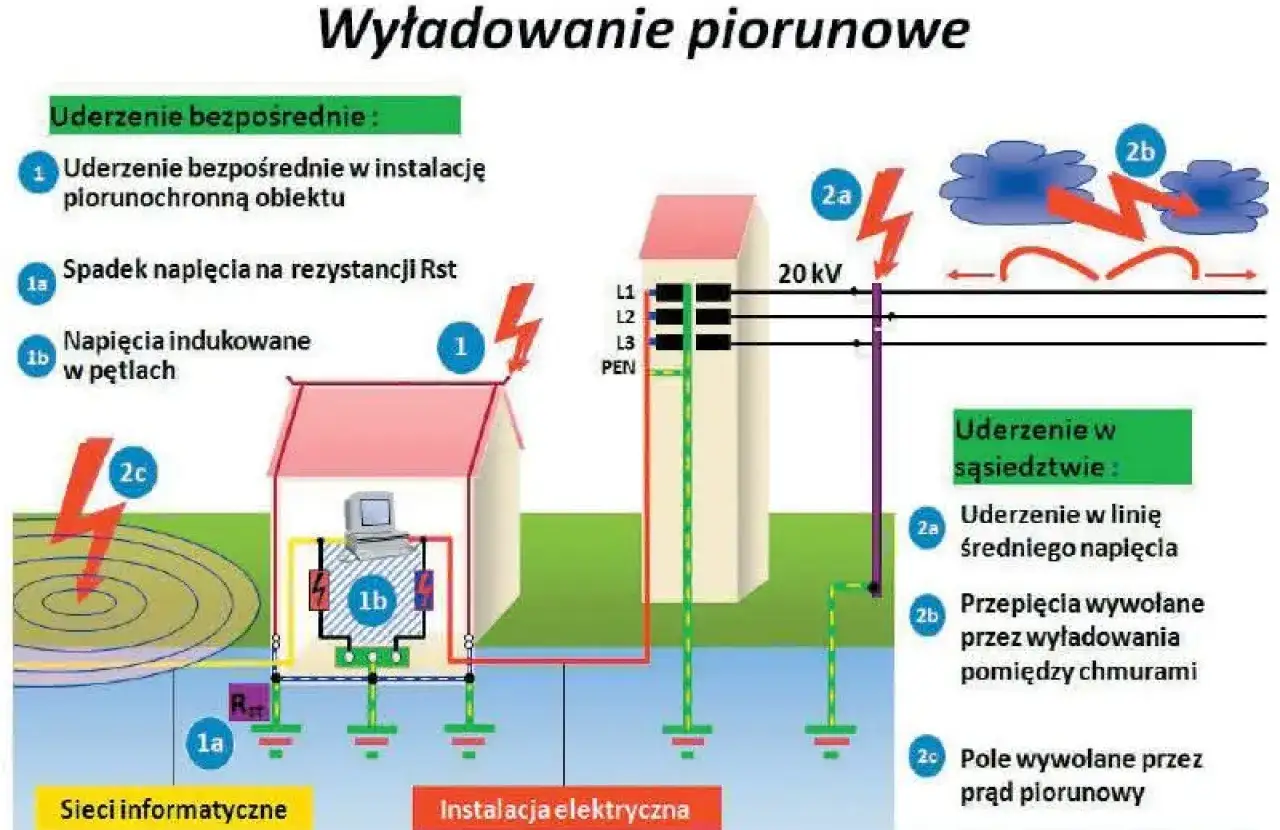

W praktyce nie ma jednego źródła problemu. Ja zawsze zaczynam od rozróżnienia, czy chodzi o sieć budynkową, czy o instalację pojazdu, bo mechanizm uszkodzeń jest podobny, ale wyzwalacze są inne. W domu impuls najczęściej pojawia się po wyładowaniu atmosferycznym, przy przełączaniu dużych obciążeń albo przy uszkodzonym połączeniu w rozdzielnicy. W samochodzie często odpowiada za to alternator, regulator napięcia, niewłaściwy rozruch z kabli lub odłączenie akumulatora przy pracującym silniku.
W energetyce taki krótki impuls nazywa się też transjentem, czyli chwilowym zaburzeniem napięcia. To ważne rozróżnienie, bo nie każdy transjent jest ogromny, ale nawet mały potrafi z czasem osłabić elektronikę. W instalacjach wielorodzinnych problemem bywa także przerwany przewód neutralny lub luźne zaciski. Wtedy napięcie nie tyle „skacze” wszędzie, ile lokalnie staje się niestabilne i część urządzeń dostaje zbyt wysokie zasilanie.
| Źródło | Gdzie występuje | Co zwykle szkodzi | Co pomaga |
|---|---|---|---|
| Burza i indukcja od wyładowania | Dom, garaż, ładowarka EV | Zasilacze, routery, sterowniki, ładowarki | Ochrona w rozdzielnicy, dobre uziemienie, odłączanie wrażliwych urządzeń |
| Załączanie silników, pomp, cewek | Instalacja domowa, warsztat | Elektronika wrażliwa na krótkie piki | Ograniczniki, filtry, poprawny dobór obwodów |
| Uszkodzony neutralny lub luźny zacisk | Budynek, podrozdzielnia | Wiele urządzeń jednocześnie | Przegląd połączeń, pomiar jakości zasilania |
| Load dump | Samochód 12 V i 24 V | Moduły sterujące, radio, infotainment, akcesoria | TVS, poprawny regulator, zabezpieczenie wejścia zasilania |
| Błędny rozruch lub ładowanie | Samochód, warsztat | ECU, zabezpieczenia, układy ładowania | Procedura zgodna z instrukcją i sprawny sprzęt pomocniczy |
Jak pokazuje nota Texas Instruments, w instalacjach 12 V i 24 V chwilowy pik przy load dump może dojść nawet do 40-60 V. To już wystarcza, by uszkodzić źle zabezpieczoną elektronikę albo „dobić” komponent, który i tak był na granicy życia. Gdy źródło jest jasne, łatwiej dobrać ochronę, zamiast zgadywać po objawach.
Co dzieje się z urządzeniami po skoku napięcia
Najgorsze jest to, że szkoda nie zawsze jest natychmiastowa. Czasem urządzenie gaśnie od razu, a czasem działa jeszcze tydzień, po czym zaczyna się resetować, grzać albo gubić konfigurację. W elektronikę najczęściej uderza pierwszy stopień zasilania: kondensatory wejściowe, układy prostownicze, stabilizatory, a dopiero później procesor, pamięć i linie komunikacyjne. Samo napięcie to jedno, ale równie ważne jest tempo zmian, czyli stromość impulsu. Dla układów scalonych szybki pik bywa bardziej destrukcyjny niż nieco wyższe, ale wolniejsze odchylenie.
Warto też pamiętać, że bezpiecznik nie chroni przed każdym impulsem. On reaguje na nadmierny prąd, a nie na sam fakt pojawienia się zbyt wysokiego napięcia przez milisekundę. Dlatego po incydencie ludzie często widzą „niby nic się nie stało”, a potem okazuje się, że zasilacz ma uszkodzone elementy bierne, LED-y migoczą, a w aucie pojawiają się losowe błędy komunikacji. Warystor, jeśli był zamontowany, mógł część energii przyjąć na siebie, ale też mógł się już zużyć po wcześniejszych zdarzeniach.
| Objaw | Co może oznaczać | Dlaczego nie warto tego ignorować |
|---|---|---|
| Dym, zapach spalenizny, przypalone gniazdo | Uszkodzony zasilacz, warystor albo połączenie | Ryzyko dalszego grzania i zwarcia |
| Router, monitor lub infotainment resetuje się losowo | Układ zasilania po impulsie ma niestabilną pracę | Usterka zwykle się pogłębia, nie znika sama |
| Migotanie LED | Uszkodzony driver lub filtr w zasilaczu | Światło może działać jeszcze tylko pozornie |
| Błędy ECU, kontrolka ładowania, brak komunikacji z modułem | Problem w zasilaniu, masie lub elektronice sterującej | To może blokować rozruch albo pracę kilku systemów naraz |
| Niedziałający port USB, ładowarka, adapter 12 V | Uszkodzenie sekcji DC-DC | Najczęściej oznacza, że impuls dotarł do wnętrza urządzenia |
Tu właśnie pojawia się typowy błąd: właściciel patrzy na jeden spalony element, wymienia go i liczy, że sprawa jest zamknięta. W praktyce część uszkodzeń jest ukryta i wychodzi dopiero po kolejnym obciążeniu. Dlatego sensowniejsze od szybkiej podmiany jest zrozumienie, gdzie energia miała zostać odprowadzona, a gdzie została zatrzymana. To prowadzi wprost do ochrony, która musi być warstwowa, a nie jednorazowa.
Jak chronić instalację domową i elektronikę samochodu
Obecnie podstawą są normy IEC 61643-01:2024 i IEC 61643-12:2020, które porządkują wymagania dla ograniczników oraz zasady ich doboru i koordynacji. W praktyce najważniejsza lekcja jest prosta: jedna listwa pod biurkiem nie rozwiązuje problemu w całym domu. Najlepiej działa układ warstwowy, w którym energia jest zatrzymywana jak najbliżej miejsca wejścia do instalacji, a dopiero później wygładzana przy konkretnym odbiorniku.
Ja patrzę na to tak: im cenniejsza i bardziej wrażliwa elektronika, tym bliżej niej powinien pracować dodatkowy stopień ochrony. W budynku zwykle zaczyna się od ogranicznika w rozdzielnicy, a potem dodaje ochronę przy sprzęcie. W samochodzie analogią jest dobrze dobrany układ wejściowy z TVS, czyli diodą tłumiącą impuls, która bardzo szybko ścina krótki pik napięcia. Warystor działa podobnie, ale jest zwykle wolniejszy i lepiej sprawdza się w ochronie ogólnej niż w bardzo szybkich transjentach.
| Rozwiązanie | Gdzie ma sens | Co robi | Ograniczenie |
|---|---|---|---|
| SPD typu 1 | Wejście instalacji, główna rozdzielnica | Odprowadza duże impulsy z zewnątrz | Nie zastępuje ochrony lokalnej przy urządzeniu |
| SPD typu 2 | Rozdzielnica lub podrozdzielnica | Chroni przed impulsami przechodzącymi przez instalację | Najlepiej działa jako część układu, nie solo |
| SPD typu 3 | Przy wrażliwym sprzęcie | Doprecyzowuje ochronę na końcu toru | Ma mniejszą zdolność odprowadzania energii |
| Warystor lub listwa z prawdziwą ochroną | Biurko, RTV, małe urządzenia | Tłumi krótkie piki i częściowo chroni elektronikę | Z czasem się zużywa |
| TVS | Układy samochodowe, przetwornice, retrofity 12 V/24 V | Reaguje bardzo szybko i ogranicza napięcie na wejściu | Musi być dobrze dobrany do prądu i energii impulsu |
| Filtr EMI | Audio, zasilacze, wybrane urządzenia warsztatowe | Zmniejsza zakłócenia przewodzone | Nie jest pełnym zamiennikiem ochronnika |
W samochodach elektrycznych i przy stacjach ładowania temat jest równie praktyczny. UDT zwraca uwagę, że infrastruktura ładowania powinna mieć dobrze zaprojektowaną ochronę odgromową i przeciwprzepięciową, bo ładowarka i kabel to też elektronika pracująca pod obciążeniem. W aucie spalinowym patrzę przede wszystkim na stan akumulatora, regulatora ładowania i jakość akcesoriów podpinanych do gniazda 12 V. Jeśli te elementy są słabe, nawet dobry ochronnik nie naprawi złej podstawy. To prowadzi do pytania, jak w ogóle rozpoznać, że problem już wystąpił.
Jak rozpoznać, że problem już wystąpił
Tu łatwo się pomylić, bo objawy nie są zawsze jednoznaczne. Jeśli urządzenie działa po zdarzeniu, nie znaczy to, że nic mu nie jest. W elektronice użytkowej i motoryzacyjnej często zostaje „nadwyrężony” tylko jeden stopień zasilania, a reszta układu jeszcze pracuje. Z zewnątrz wygląda to jak zwykła drobna usterka, ale przy kolejnym obciążeniu system zaczyna się sypać.
Najprościej rozdzielić diagnostykę na to, co da się sprawdzić zwykłym miernikiem, i na to, co wymaga sprzętu pomiarowego. Multimetr pokaże napięcie stałe, kondycję akumulatora czy zasilanie w gnieździe, ale nie uchwyci milisekundowego impulsu. Do tego potrzebny jest oscyloskop albo analizator jakości energii. To ważne, bo wiele osób myli spadek napięcia z krótkim pikiem i wyciąga z tego błędne wnioski.
| Narzędzie | Do czego służy | Czego nie pokaże |
|---|---|---|
| Multimetr | Sprawdzenie napięcia, ciągłości, stanu akumulatora | Krótki transjent i jego kształt |
| Oscyloskop | Obserwacja chwilowych pików i zakłóceń | Nie zawsze pokaże kontekst całej instalacji bez doświadczenia |
| Analizator jakości energii | Ocena problemów w obwodach budynkowych | Nie zastąpi sprawdzenia połączeń i zabezpieczeń |
| Tester akumulatora | Ocena rozruchu i zdrowia baterii | Nie wykryje każdego uszkodzenia alternatora |
W samochodzie zdrowe napięcie spoczynkowe akumulatora 12 V zwykle mieści się w okolicach 12,6 V, a podczas pracy alternatora najczęściej widzi się około 13,8-14,7 V. W nowoczesnych autach z inteligentnym ładowaniem wartości mogą chwilowo pływać, więc pojedynczy odczyt nie wystarczy do diagnozy. Jeśli po burzy, błędnym odpalaniu albo awarii ładowania pojawiają się losowe komunikaty, miganie kontrolek lub reset multimediów, traktuję to jako sygnał do pełniejszego przeglądu, a nie do „obserwacji przez kilka tygodni”.
Co sprawdzić po zdarzeniu i czego nie robić na siłę
Po takim incydencie liczy się spokój i kolejność działań. Najpierw odłączam sprzęt od zasilania, potem sprawdzam, co rzeczywiście ucierpiało, a dopiero później szukam przyczyny. W domu oznacza to kontrolę rozdzielnicy, gniazd, zasilaczy i urządzeń podłączonych do tego samego obwodu. W aucie zaczynam od akumulatora, masy, alternatora i bezpieczników, a dopiero potem zaglądam do sterowników i komunikatów błędów.
- Odłącz wrażliwe urządzenia od zasilania, zanim zaczniesz cokolwiek uruchamiać ponownie.
- Sprawdź, czy nie ma śladów przegrzania, zapachu spalenizny, nadtopionych wtyczek lub wybitego zabezpieczenia.
- Nie zwiększaj wartości bezpiecznika „żeby wytrzymał”, bo to przenosi ryzyko głębiej w instalację.
- W aucie oceń stan akumulatora i ładowania, a jeśli to możliwe, zrób odczyt błędów po naprawieniu źródła problemu.
- Jeśli problem dotyczy wielu urządzeń naraz, wezwij elektryka lub autoelektryka, zamiast zgadywać.
W praktyce najwięcej szkód robią działania odruchowe: podmiana bezpiecznika na większy, wielokrotne resetowanie uszkodzonego zasilacza i ponowne podłączanie sprzętu bez sprawdzenia instalacji. Jeśli po zdarzeniu jeden obwód zachowuje się nienaturalnie, nie próbuję „przeczekać” awarii. To zwykle tylko przyspiesza kolejne uszkodzenie. Zostaje jeszcze jedno pytanie: co naprawdę daje największy spokój na przyszłość?
Co naprawdę ogranicza ryzyko na przyszłość
Najlepsza ochrona nie polega na jednym drogim elemencie, tylko na sensownym układzie całego systemu. W domu kluczowe są: poprawne uziemienie, połączenia wyrównawcze, właściwie dobrany ochronnik w rozdzielnicy i lokalna ochrona przy cennym sprzęcie. W samochodzie patrzę na trzy rzeczy równie konsekwentnie: stan akumulatora, wydajność układu ładowania i jakość akcesoriów podłączanych do instalacji 12 V. Gdy któraś z tych warstw jest słaba, reszta zaczyna pracować ciężej niż powinna.
- W instalacji budynkowej montuj ochronę tam, gdzie energia wchodzi do obiektu, a nie dopiero przy telewizorze.
- Do wrażliwego sprzętu używaj ochrony lokalnej, ale traktuj ją jako uzupełnienie, nie jedyny filar.
- W aucie unikaj przypadkowych ładowarek, tanich przetwornic i akcesoriów bez porządnego układu wejściowego.
- Po każdej burzy, awarii ładowania albo nietypowym zachowaniu elektroniki zrób kontrolę, zanim problem się powtórzy.
- Jeśli modernizujesz auto lub instalację, dobieraj elementy do realnego obciążenia, a nie do deklaracji z opakowania.
Jeżeli chcesz ograniczyć ryzyko naprawdę skutecznie, myśl warstwami: źródło energii, tor odprowadzenia, zabezpieczenie przy urządzeniu i dopiero na końcu wygoda użytkowania. Takie podejście działa zarówno w domu, jak i w samochodzie, bo nie walczy z samym zjawiskiem, tylko odbiera mu możliwość zrobienia szkody. To właśnie daje najwięcej spokoju na dłużej.
