W silniku prądu stałego to właśnie komutator decyduje o tym, czy wirnik dostaje prąd we właściwym momencie, a napęd pracuje płynnie i z odpowiednim momentem. W praktyce ma to znaczenie w rozrusznikach, starszych silnikach wycieraczek i wielu prostych napędach pomocniczych. Poniżej wyjaśniam, jak działa ten układ, po czym rozpoznać zużycie i kiedy naprawa ma jeszcze sens.
Najważniejsze fakty o pracy i zużyciu tego elementu
- Przełącza prąd w uzwojeniach wirnika tak, by moment obrotowy utrzymywał jeden kierunek.
- Najczęściej współpracuje ze szczotkami grafitowymi, a ich zużycie zwykle idzie w parze.
- W samochodzie problem ujawnia się przede wszystkim w rozruszniku i starszych napędach pomocniczych.
- Typowe objawy to iskrzenie, spadek mocy, szarpanie, hałas, nagrzewanie i trudny rozruch.
- Lekka awaria bywa opłacalna w naprawie, ale przy przypaleniach i luzach często lepsza jest wymiana.
Jak działa komutator i dlaczego wirnik kręci się w jedną stronę
W maszynie prądu stałego wirnik, czyli część obracająca się, nie może dostawać prądu w stałym układzie połączeń. Musi go przełączać w odpowiednim momencie, bo inaczej moment obrotowy gasłby albo zmieniał kierunek. Ten element robi dokładnie to: w czasie obrotu zmienia połączenie kolejnych zwojów tak, by pole w wirniku było cały czas ustawione korzystnie względem stojana.
Najprościej patrzę na to jak na mechaniczny przełącznik. Szczotki grafitowe dociskają do miedzianych segmentów i przekazują zasilanie na obracający się zespół, a cała sztuka polega na tym, żeby styk trwał krótko, ale był powtarzalny i czysty. Właśnie dlatego ten układ pracuje z tarciem, temperaturą i pyłem, czyli warunkami, których elektronika zwykle nie lubi, ale w prostym napędzie nadal dobrze sobie radzi.
Żeby dobrze ocenić jego stan, trzeba jeszcze zobaczyć, z czego się składa i gdzie najczęściej pracuje w samochodzie.
Z czego jest zbudowany i gdzie spotyka się go w aucie

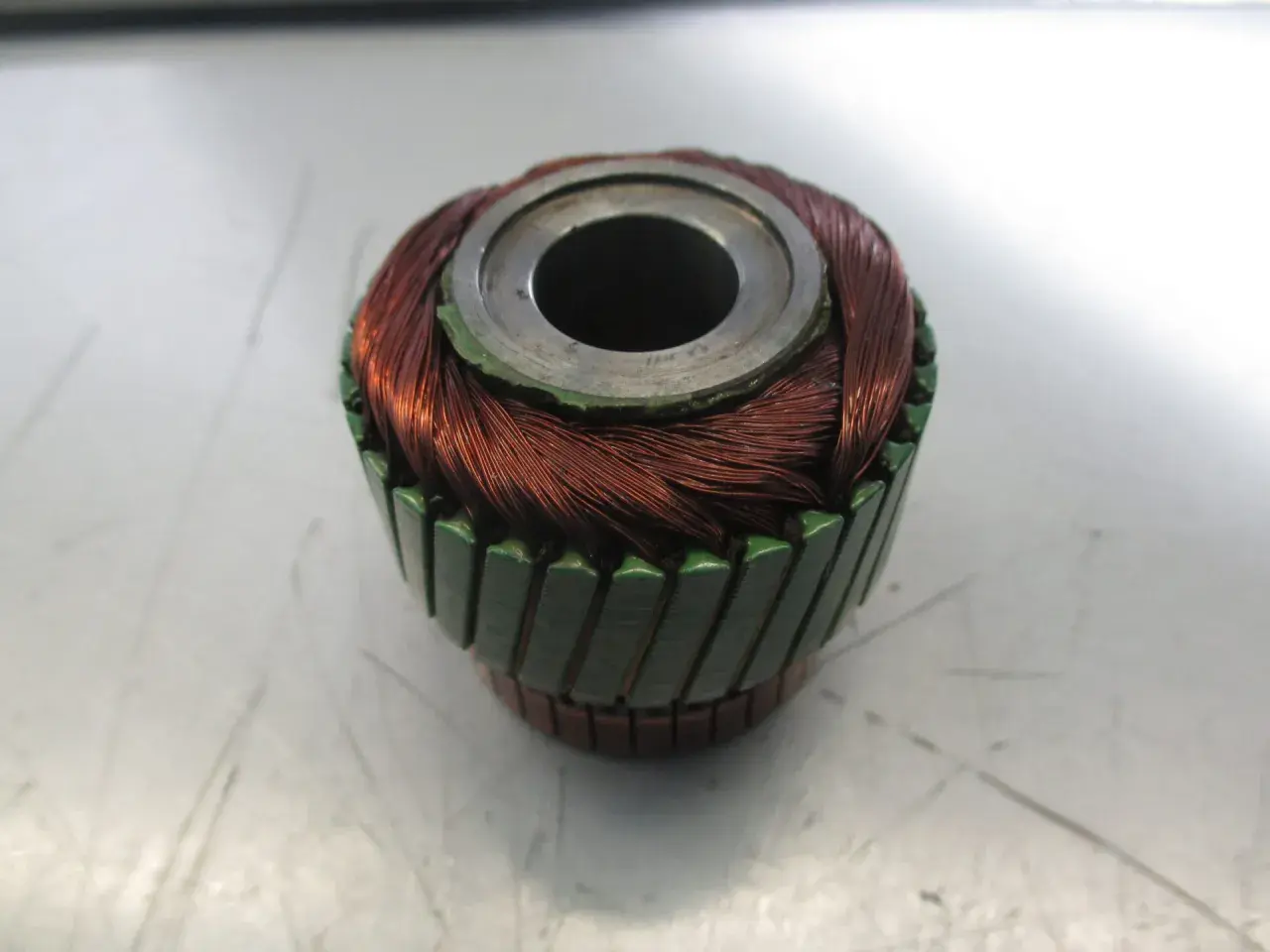

Mechanicznie to prosta, ale precyzyjna część. Zwykle składa się z pakietu miedzianych wycinków osadzonych na izolowanym rdzeniu, a między segmentami znajduje się materiał izolacyjny, który nie pozwala im się zwierać. Do tego dochodzą szczotki, sprężyny dociskowe i szczotkotrzymacz, czyli obudowa utrzymująca cały kontakt w jednej osi.
| Element | Rola | Co się z nim dzieje z czasem |
|---|---|---|
| Miedziane segmenty | Przekazują prąd do kolejnych zwojów wirnika | Mogą się wycierać, przypalać i rowkować |
| Izolacja między segmentami | Oddziela od siebie sąsiednie wycinki | Może się wykruszać lub wypalić |
| Szczotki grafitowe | Odbierają i oddają prąd podczas obrotu | Skracają się i tracą dobry styk |
| Sprężyny i szczotkotrzymacz | Utrzymują stały docisk i właściwe prowadzenie | Słabną, zacinają się albo łapią luz |

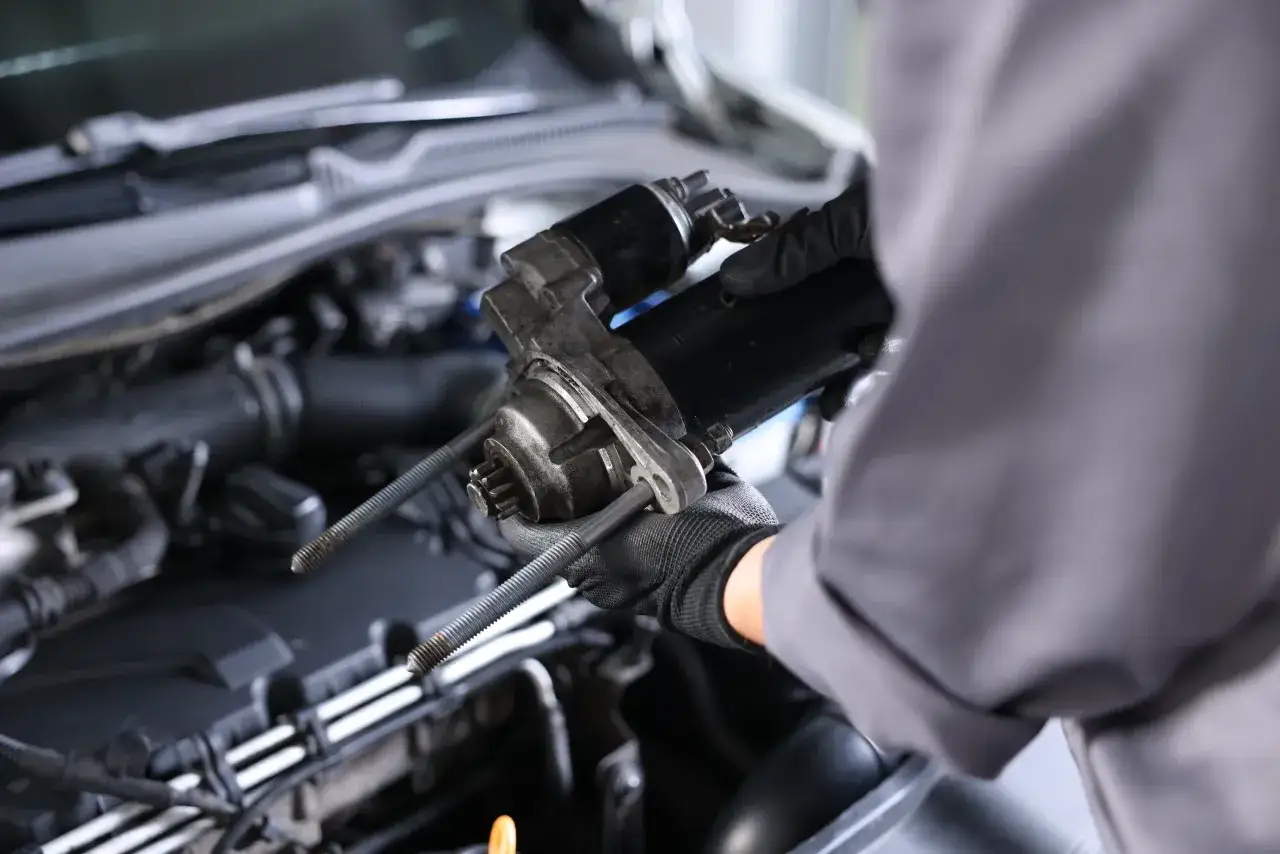

W motoryzacji taki układ spotkasz przede wszystkim w rozruszniku, bo tam liczy się duży prąd i krótka, bardzo ciężka praca. W starszych autach trafiał też do silników wycieraczek, dmuchawy nawiewu, podnośników szyb czy napędów foteli. W 2026 roku coraz więcej małych napędów przechodzi na rozwiązania bezszczotkowe, ale klasyczny układ nadal jest obecny tam, gdzie priorytetem pozostają koszt, prostota i wysoki moment przy starcie.
Dla porządku warto go odróżnić od innych sposobów doprowadzania prądu do obracającej się części, bo to często myli nawet osoby, które grzebią przy aucie od lat.
Czym różni się od pierścieni ślizgowych i napędów bezszczotkowych
To nie jest detal semantyczny. W praktyce łatwo pomylić różne układy, a każdy z nich rozwiązuje inny problem. Jeden przełącza uzwojenia wirnika, drugi tylko przekazuje zasilanie do obracającego się elementu, a trzeci robi przełączanie elektronicznie, bez styków ślizgowych.
| Rozwiązanie | Co robi | Zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Układ szczotkowo-wycinkowy | Przełącza zasilanie kolejnych zwojów wirnika w czasie obrotu | Prosty, tani, dobrze znosi wysoki prąd chwilowy | Zużywa się mechanicznie, iskrzy, wymaga obsługi | Rozruszniki, starsze napędy pomocnicze |
| Pierścienie ślizgowe | Przekazują prąd do obracającego się elementu bez przełączania uzwojeń | Stosunkowo proste w maszynach AC | Nie pełnią tej samej funkcji co rozwiązanie komutujące | Prądnice, alternatory, wybrane maszyny przemysłowe |
| Komutacja elektroniczna | Sterownik kolejno zasila cewki tranzystorami | Brak szczotek, mniejsze zużycie, wyższa trwałość | Większa złożoność i cena elektroniki | BLDC, nowoczesne napędy pomocnicze |
Jeśli patrzę na auto z punktu widzenia trwałości, nowsze rozwiązania wygrywają mniejszym zużyciem, ale nie zawsze prostotą. Klasyczny układ nadal ma przewagę tam, gdzie trzeba znosić bardzo duży prąd chwilowy i gdzie serwis ma być tani. To właśnie dlatego rozruszniki nie zniknęły z takiej konstrukcji z dnia na dzień.
Skoro wiadomo już, z czym to się je, łatwiej wychwycić pierwsze sygnały zużycia i nie pomylić ich z problemem akumulatora.
Objawy zużycia, których nie wolno ignorować
Najczęściej zaczyna się niewinnie: silnik kręci wolniej, raz łapie, raz nie łapie, a po chwili słychać metaliczne tarcie albo krótkie iskrzenie. Jeśli dochodzi do tego zapach spalenizny, czarny pył w obudowie albo wyraźny spadek mocy po rozgrzaniu, mam już mocny sygnał, że problem jest w styku albo w samym wirniku.
- Trudny rozruch - podzespół reaguje z opóźnieniem albo potrzebuje kilku prób.
- Iskrzenie - krótkie błyski są normalne w małej skali, ale intensywne łuki oznaczają zużycie lub brud.
- Szarpanie i hałas - świadczą o nierównym kontakcie, luzach lub uszkodzonej powierzchni roboczej.
- Nagrzewanie obudowy - zwykle idzie w parze z dużym oporem lub słabym dociskiem szczotek.
- Przygasanie świateł - bywa skutkiem nadmiernego poboru prądu przez uszkodzony napęd.
Jak sprawdzić stan w praktyce
W warsztacie zaczynam od rzeczy banalnych, bo to one najczęściej oszczędzają czas. Najpierw oceniam akumulator i spadki napięcia, potem zaglądam do środka, dopiero na końcu mierzę elementy, które rzeczywiście mogą być winne. W domowych warunkach można zrobić część tych kroków, o ile ma się podstawowe narzędzia i cierpliwość.
- Odłącz zasilanie i zabezpiecz podzespół. W rozruszniku lub silniku pomocniczym chodzi o bezpieczeństwo, nie o pośpiech.
- Sprawdź powierzchnię roboczą. Głębokie rowki, przypalenia, nierówne przebarwienia i wykruszenia izolacji to zły znak.
- Oceń szczotki. Jeśli są krótkie, zacinają się w prowadnicach albo sprężyny słabo dociskają, styk będzie niestabilny.
- Zmierz ciągłość i zwarcia. Miernik pokaże, czy nie ma przerwy między segmentami albo przebicia do wału.
- Sprawdź luz i bicie. Wyrobione łożyska potrafią niszczyć powierzchnię szybciej niż samo zużycie elektryczne.
Jeżeli nie masz danych serwisowych, traktuj każdą wyraźną rysę, przegrzanie albo nierówny docisk jako sygnał ostrzegawczy, a nie kosmetykę. W praktyce to właśnie drobne zaniedbania kończą się potem kosztowną regeneracją całego napędu. I tu dochodzimy do najważniejszego pytania, czyli kiedy naprawiać, a kiedy odpuścić.
Kiedy naprawa ma sens, a kiedy lepiej wymienić cały zespół
Tu liczy się stan techniczny i ekonomia. Jeśli problem ogranicza się do zabrudzenia, zużytych szczotek albo lekkiego nierównego śladu pracy, naprawa zwykle ma sens. Gdy powierzchnia jest głęboko przypalona, segmenty są luźne albo wirnik ma wyraźne bicie, sama kosmetyka nie da trwałego efektu.| Sytuacja | Co zwykle robię | Orientacyjny koszt w Polsce w 2026 | Komentarz |
|---|---|---|---|
| Brud, lekkie iskrzenie, szczotki na końcówce | Czyszczenie i wymiana szczotek | 80-250 zł | Najtańsza i często skuteczna opcja |
| Nierówna powierzchnia, ale bez pęknięć | Wyrównanie powierzchni i regulacja docisku | 150-350 zł | Opłacalne, jeśli jest jeszcze zapas materiału |
| Głębokie przypalenia, luźne segmenty, bicie | Regeneracja całego podzespołu | 180-500 zł | Ma sens przy rozruszniku lub droższym silniku |
| Pęknięcia izolacji, uszkodzony wirnik lub obudowa | Wymiana całości | 300-1500+ zł | Czasem taniej niż wielokrotna naprawa |
W Polsce w 2026 roku sama drobna naprawa zwykle zamyka się w kwocie od kilkudziesięciu do kilkuset złotych, regeneracja rozrusznika najczęściej mieści się mniej więcej w przedziale 180-500 zł, a nowy podzespół potrafi kosztować znacznie więcej, zwłaszcza w nowszych autach i wersjach zintegrowanych. To widełki orientacyjne, ale dobrze pokazują prostą zasadę: im bardziej zintegrowany i mocniej obciążony napęd, tym szybciej opłacalność przechyla się w stronę wymiany całego modułu. Żeby jednak nie wracać do tego samego problemu za kilka miesięcy, warto zadbać o kilka prostych nawyków.
Jak wydłużyć życie układu szczotek i wycinków
- Dbanie o akumulator - zbyt niskie napięcie wydłuża rozruch i podnosi obciążenie całego napędu.
- Krótki czas kręcenia - długie, bezsensowne próby mocno grzeją uzwojenia i powierzchnię roboczą.
- Ochrona przed brudem i wodą - olej, pył i wilgoć przyspieszają zużycie oraz pogarszają kontakt.
- Szybka reakcja na pierwsze objawy - im wcześniej naprawisz luz lub słaby docisk, tym mniejsze szkody.
- Wymiana współpracujących części jako komplet - same szczotki bez oceny powierzchni często nie rozwiązują sprawy na długo.
Ja patrzę na ten element jak na mały wskaźnik kondycji całego napędu. Jeśli zaczyna iskrzyć, grzać się albo pracować nierówno, problem rzadko mija sam; zwykle tylko rośnie. Szybka diagnoza i rozsądna decyzja między czyszczeniem, regeneracją a wymianą oszczędzają i czas, i pieniądze, a w aucie to nadal najpraktyczniejsze kryterium.
