W kolejnych częściach omówimy również typowe błędy, które mogą wystąpić podczas podłączania, oraz jak je naprawić. Na koniec przedstawimy sposoby na optymalizację działania prostownika, aby zapewnić jego długotrwałe i stabilne funkcjonowanie.
Kluczowe informacje:
- Dokładne przygotowanie stanowiska i narzędzi jest kluczowe dla sukcesu podłączenia.
- Bezpieczeństwo jest najważniejsze; zawsze odłącz zasilanie przed rozpoczęciem pracy.
- Właściwa identyfikacja zacisków mostka prostowniczego zapobiega błędnym podłączeniom.
- Typowe błędy to niewłaściwe lutowanie i błędne połączenia, które można łatwo uniknąć.
- Optymalizacja działania prostownika wymaga doboru odpowiednich kondensatorów oraz testowania napięcia wyjściowego.
Jak prawidłowo podłączyć mostek prostowniczy w prostowniku
Podłączenie mostka prostowniczego w prostowniku to kluczowy proces, który wymaga staranności i precyzji. Aby rozpocząć, należy odpowiednio przygotować stanowisko pracy oraz zgromadzić wszystkie niezbędne narzędzia i komponenty. Ważne jest, aby upewnić się, że wszystkie elementy są dostępne i sprawne, co pozwoli na bezproblemowe wykonanie montażu. Przed rozpoczęciem pracy, zawsze odłącz zasilanie, aby uniknąć potencjalnych zagrożeń.
W dalszej części procesu, po przygotowaniu stanowiska, przystąpimy do samego podłączenia mostka prostowniczego. Kluczowe etapy obejmują zamocowanie mostka, podłączenie przewodów oraz lutowanie połączeń. Pamiętaj, aby każdą czynność wykonywać z uwagą, aby zapewnić prawidłowe działanie układu i uniknąć awarii w przyszłości.Krok po kroku: przygotowanie stanowiska i narzędzi
Przygotowanie stanowiska do podłączenia mostka prostowniczego jest kluczowe dla sukcesu całego procesu. Należy zorganizować przestrzeń roboczą, aby była czysta i wolna od zbędnych przedmiotów. Do niezbędnych narzędzi zaliczamy: śrubokręt, lutownicę, multimetr oraz pasta termoprzewodząca. Upewnij się, że wszystkie narzędzia są w dobrym stanie i gotowe do użycia. Dobrze przygotowane stanowisko pracy znacznie ułatwi podłączenie mostka prostowniczego i pozwoli na uniknięcie błędów.
Kluczowe komponenty: co potrzebujesz do podłączenia
Do prawidłowego podłączenia mostka prostowniczego w prostowniku potrzebne są trzy podstawowe komponenty: mostek prostowniczy, transformator oraz kondensator filtrujący. Mostek prostowniczy jest odpowiedzialny za przekształcanie prądu zmiennego na prąd stały, co jest kluczowe w wielu aplikacjach elektronicznych. Transformator, w zależności od zastosowania, obniża lub podwyższa napięcie, a jego dobór powinien być zgodny z wymaganiami układu. Kondensator filtrujący wygładza napięcie wyjściowe, eliminując szumy i pulsacje, co zapewnia stabilne zasilanie dla podłączonych urządzeń.
| Komponent | Marka i model | Specyfikacje |
|---|---|---|
| Mostek prostowniczy | MB6S | 6A, 600V |
| Transformator | TR-220/12 | 220V AC, 12V AC, 50VA |
| Kondensator filtrujący | ELNA 470uF | 25V, elektrolityczny |
Zasady bezpieczeństwa, aby uniknąć wypadków
Podczas podłączania mostka prostowniczego w prostowniku, przestrzeganie zasad bezpieczeństwa jest kluczowe dla uniknięcia wypadków. Przede wszystkim, zawsze odłącz zasilanie przed rozpoczęciem jakiejkolwiek pracy, aby zminimalizować ryzyko porażenia prądem. Używaj odpowiednich narzędzi, takich jak rękawice izolacyjne i okulary ochronne, aby chronić się przed ewentualnymi iskrami lub uszkodzeniami. Regularnie sprawdzaj stan swoich narzędzi i komponentów, aby upewnić się, że są one w dobrym stanie i gotowe do użycia.
Jak sprawdzić poprawność podłączeń przed zasilaniem
Aby upewnić się, że wszystkie połączenia są prawidłowe przed podłączeniem zasilania, warto skorzystać z multimetru. Sprawdź ciągłość połączeń, aby upewnić się, że nie ma przerw w obwodzie, co mogłoby prowadzić do uszkodzenia komponentów. Dodatkowo, wykonaj wizualną inspekcję wszystkich połączeń, zwracając szczególną uwagę na ewentualne luźne przewody lub zimne luty. Tego rodzaju kontrole pomogą zapewnić, że układ będzie działał prawidłowo i bezpiecznie.Typowe błędy przy podłączaniu mostka prostowniczego
Podczas podłączania mostka prostowniczego w prostowniku, można popełnić kilka typowych błędów, które mogą prowadzić do awarii układu. Jednym z najczęstszych problemów jest niewłaściwe podłączenie przewodów, co może skutkować zwarciem lub uszkodzeniem komponentów. Ważne jest, aby dokładnie sprawdzić oznaczenia na mostku prostowniczym i upewnić się, że przewody AC i DC są podłączone w odpowiednich miejscach. Inny błąd to niedostateczne lutowanie połączeń; zimne luty mogą prowadzić do przerywania obwodu, co z kolei wpływa na stabilność działania całego układu.
Aby uniknąć tych problemów, warto zastosować kilka prostych zasad. Po pierwsze, zawsze dokładnie zaplanuj podłączenie, korzystając z instrukcji podłączenia mostka prostowniczego w prostowniku lub schematów, które pokazują, jak prawidłowo wykonać połączenia. Po drugie, przed zasileniem układu, wykonaj wizualną inspekcję oraz sprawdź ciągłość połączeń za pomocą multimetru. Przestrzegając tych zasad, można znacznie zmniejszyć ryzyko wystąpienia błędów i zapewnić prawidłowe działanie układu.
Najczęstsze pomyłki i jak ich unikać

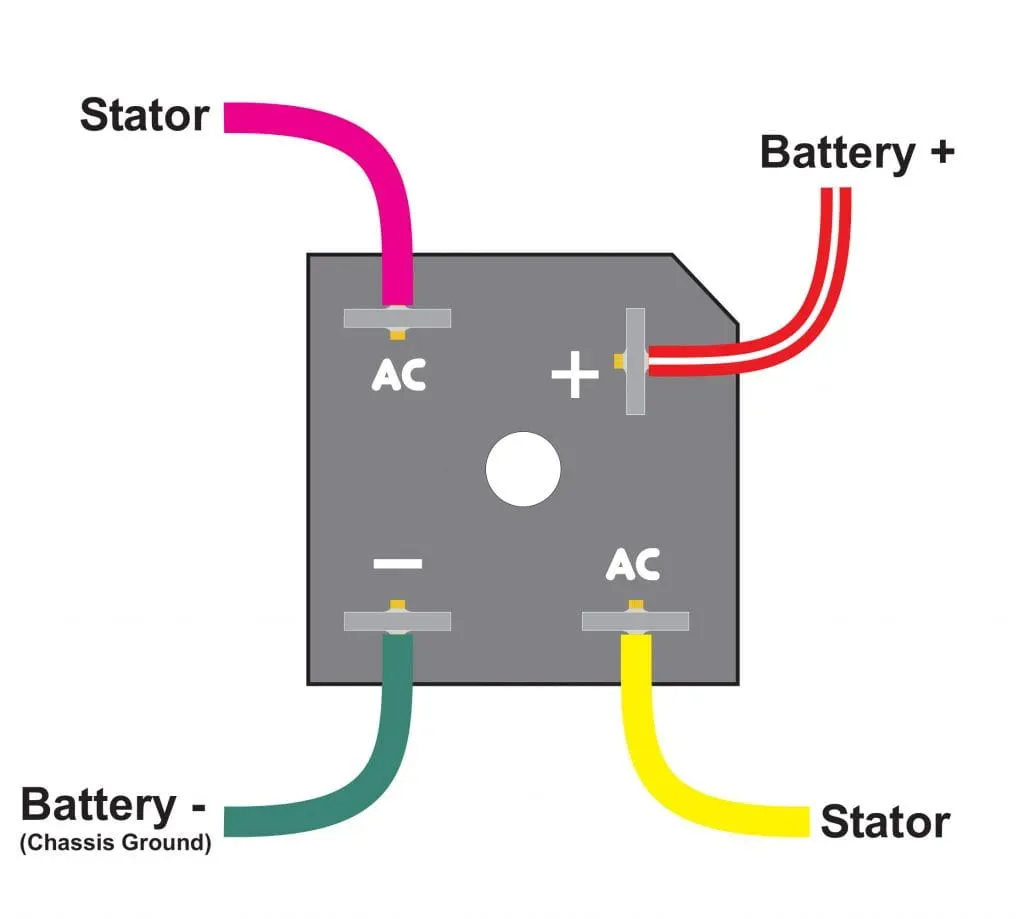

Do najczęstszych pomyłek przy podłączaniu mostka prostowniczego należy błędna identyfikacja zacisków oraz pomieszanie przewodów. Upewnij się, że znasz oznaczenia na mostku, gdzie "~" oznacza wejście prądu zmiennego, a "+" i "-" to wyjścia prądu stałego. Zwracaj szczególną uwagę na jakość lutowania; źle wykonane połączenia mogą prowadzić do awarii. Aby uniknąć tych problemów, zawsze korzystaj z dokładnych schematów oraz sprawdzaj połączenia przed włączeniem zasilania.
Jak rozwiązać problemy z błędnym podłączeniem
W przypadku błędnego podłączenia mostka prostowniczego, ważne jest, aby szybko zidentyfikować i skorygować błędy. Pierwszym krokiem jest sprawdzenie, czy przewody są poprawnie podłączone do odpowiednich zacisków; upewnij się, że przewody AC są podłączone do oznaczonych zacisków "~" lub "AC", a przewody DC do "+" i "-". Kolejnym krokiem jest użycie multimetru do pomiaru napięcia na wyjściu; brak oczekiwanego napięcia może wskazywać na problem z połączeniem. Warto również przeprowadzić wizualną inspekcję, aby upewnić się, że nie ma luźnych połączeń lub zimnych lutów, które mogą prowadzić do awarii.
Czytaj więcej: Jak ładować akumulator prostownikiem Ultimate Speed - krok po kroku
Optymalizacja działania prostownika po podłączeniu
Aby zapewnić optymalne działanie prostownika po podłączeniu mostka prostowniczego, kluczowym elementem jest dobór odpowiednich kondensatorów. Kondensatory filtrujące powinny mieć napięcie znamionowe wyższe niż maksymalne napięcie w układzie oraz odpowiednią pojemność, aby skutecznie wygładzać napięcie wyjściowe. Na przykład, kondensator o pojemności 470uF i napięciu 25V może być odpowiedni dla wielu aplikacji, ale należy dostosować jego parametry do specyfiki układu. Dobrze dobrany kondensator poprawia stabilność napięcia i wydajność całego układu.
Po doborze kondensatorów, ważne jest, aby przetestować napięcie wyjściowe prostownika. Użyj multimetru, aby zmierzyć napięcie i upewnić się, że jest zgodne z oczekiwaniami. W razie potrzeby dostosuj wartości kondensatorów lub rezystorów, aby zoptymalizować działanie układu. Regularne sprawdzanie i kalibracja elementów układu pozwala na długotrwałe i stabilne działanie prostownika.
Jak dobrać odpowiednie kondensatory do układu
Wybór odpowiednich kondensatorów do układu z mostkiem prostowniczym jest kluczowy dla jego wydajności. Kondensatory powinny mieć napięcie znamionowe, które jest co najmniej 1,5 razy wyższe od maksymalnego napięcia, jakie może wystąpić w układzie. Pojemność kondensatora wpływa na zdolność do wygładzania napięcia; większe pojemności lepiej eliminują pulsacje, ale zajmują więcej miejsca i mogą być droższe. Zawsze warto skonsultować się z dokumentacją techniczną lub schematami, aby dobrać kondensatory odpowiednie do specyfiki danego projektu.
Jak wykorzystać mostek prostowniczy w zaawansowanych projektach
Mostek prostowniczy to nie tylko podstawowy element w prostownikach, ale także kluczowy komponent w zaawansowanych projektach elektronicznych. Można go z powodzeniem wykorzystać w układach zasilających dla systemów audio, gdzie stabilność napięcia jest kluczowa dla jakości dźwięku. Dodatkowo, mostki prostownicze mogą być używane w systemach odnawialnych, takich jak panele słoneczne, do konwersji prądu zmiennego generowanego przez inwertery na prąd stały, który może być magazynowany w akumulatorach. W takim przypadku istotne jest, aby wybrać mostek o odpowiednich parametrach, który wytrzyma wysokie napięcia i prądy, co zapewni długotrwałe i efektywne działanie.
Warto również zwrócić uwagę na nowe technologie w dziedzinie prostowników, takie jak zastosowanie diod Schottky'ego w mostkach prostowniczych, które oferują mniejsze straty energii i szybsze przełączanie. To może znacząco poprawić efektywność układów, zwłaszcza w aplikacjach wymagających dużej mocy. Integracja mostków prostowniczych z systemami zarządzania energią w nowoczesnych urządzeniach elektronicznych otwiera nowe możliwości dla projektantów, którzy chcą tworzyć bardziej wydajne i zrównoważone rozwiązania.
