W przyczepie liczy się nie tylko oś, koła i zaczep. Równie ważny jest układ, który przejmuje energię hamowania i zamienia ją w kontrolowane wytracanie prędkości, bez szarpnięć i bez pchania auta na dohamowaniu. W tym tekście pokazuję, jak działa hamulec najazdowy, z czego się składa, po czym rozpoznać zużycie i jak dobrać części, które rzeczywiście pasują do konkretnej przyczepy.
Najważniejsze informacje o układzie hamowania przyczepy
- Mechanizm uruchamia się samoczynnie pod wpływem bezwładności przyczepy podczas hamowania samochodu.
- Najczęściej zużywają się: amortyzator, drążek przesuwny, tuleje prowadzące, linki i elementy bębnów.
- Przy doborze części najważniejsze są DMC, marka mechanizmu, numer katalogowy i typ dyszla.
- Jeśli przyczepa szarpie, grzeje koła albo słabiej trzyma na postoju, problem zwykle leży w prowadzeniu lub amortyzacji, nie w jednej drobnej śrubie.
- Przy lokalnym zużyciu opłaca się wymienić pojedynczy element, ale przy korozji i dużych luzach często sensowniejszy jest cały zespół.

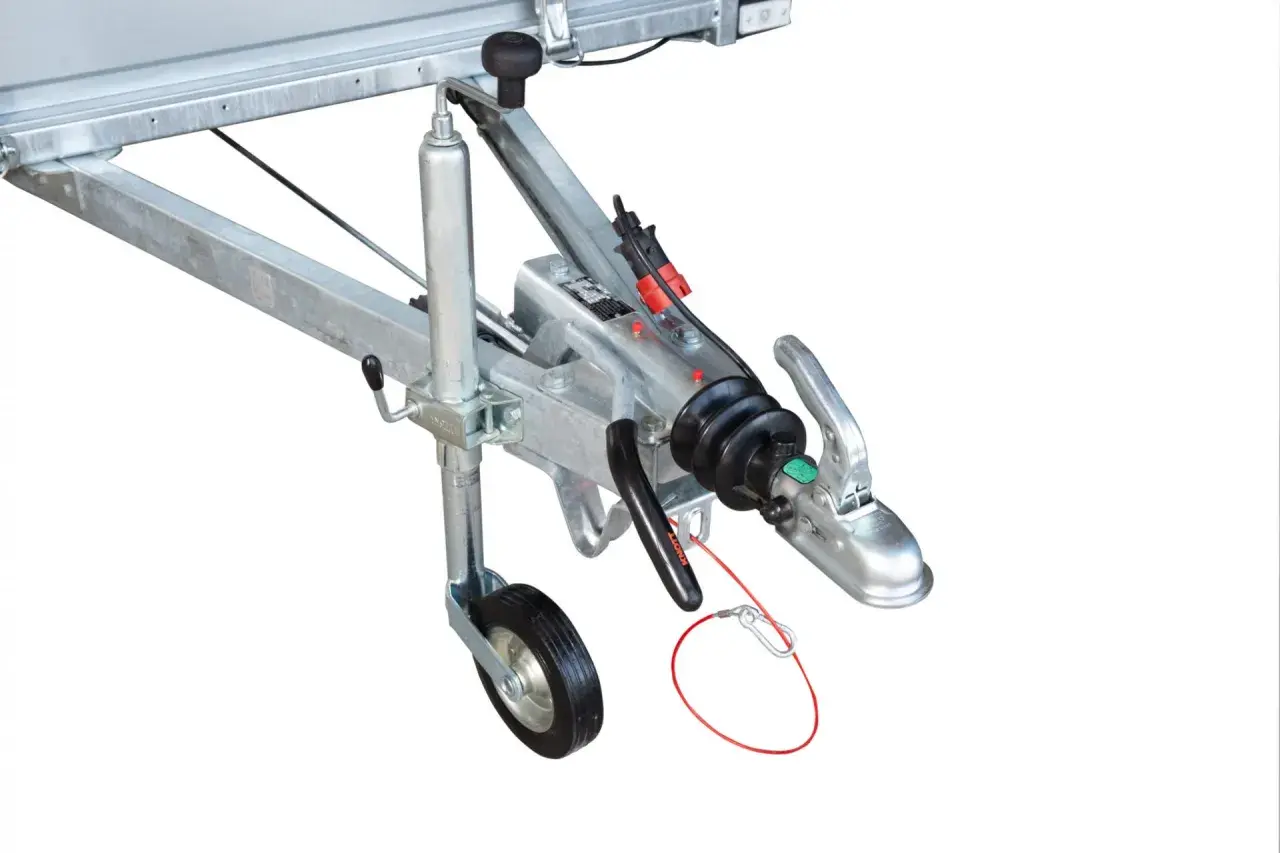

Jak działa układ najazdowy w przyczepie
W praktyce to prosty mechanizm, ale jego logika jest bardzo dobra: gdy samochód hamuje, przyczepa z bezwładności nadal „pcha” do przodu, a ten nacisk ściska drążek w urządzeniu sprzęgającym. Ruch ten uruchamia dźwignię i cięgła, które przekazują siłę na hamulce kół. Dzięki temu przyczepa hamuje proporcjonalnie do siły opóźnienia, a zestaw zachowuje się przewidywalnie.
Ja patrzę na ten układ jak na zestaw trzech etapów: najpierw musi pojawić się ruch na dyszlu, potem ten ruch trzeba wygładzić, a na końcu równomiernie rozłożyć siłę na oba koła. Właśnie dlatego sprawny amortyzator i płynnie pracujące prowadzenie są tak ważne. Jeśli któryś z tych elementów zaczyna się zacinać, zamiast spokojnego hamowania pojawia się szarpanie, hałas albo nierówne działanie kół.
Warto też pamiętać o cofaniu. W dobrze dobranym zestawie mechanizm powinien pozwalać na manewry wsteczne bez ciągłego blokowania hamulców, dlatego konstrukcja bębnów i osprzętu musi być dopasowana do konkretnego modelu. To od razu prowadzi do pytania, z jakich części taki układ właściwie się składa.

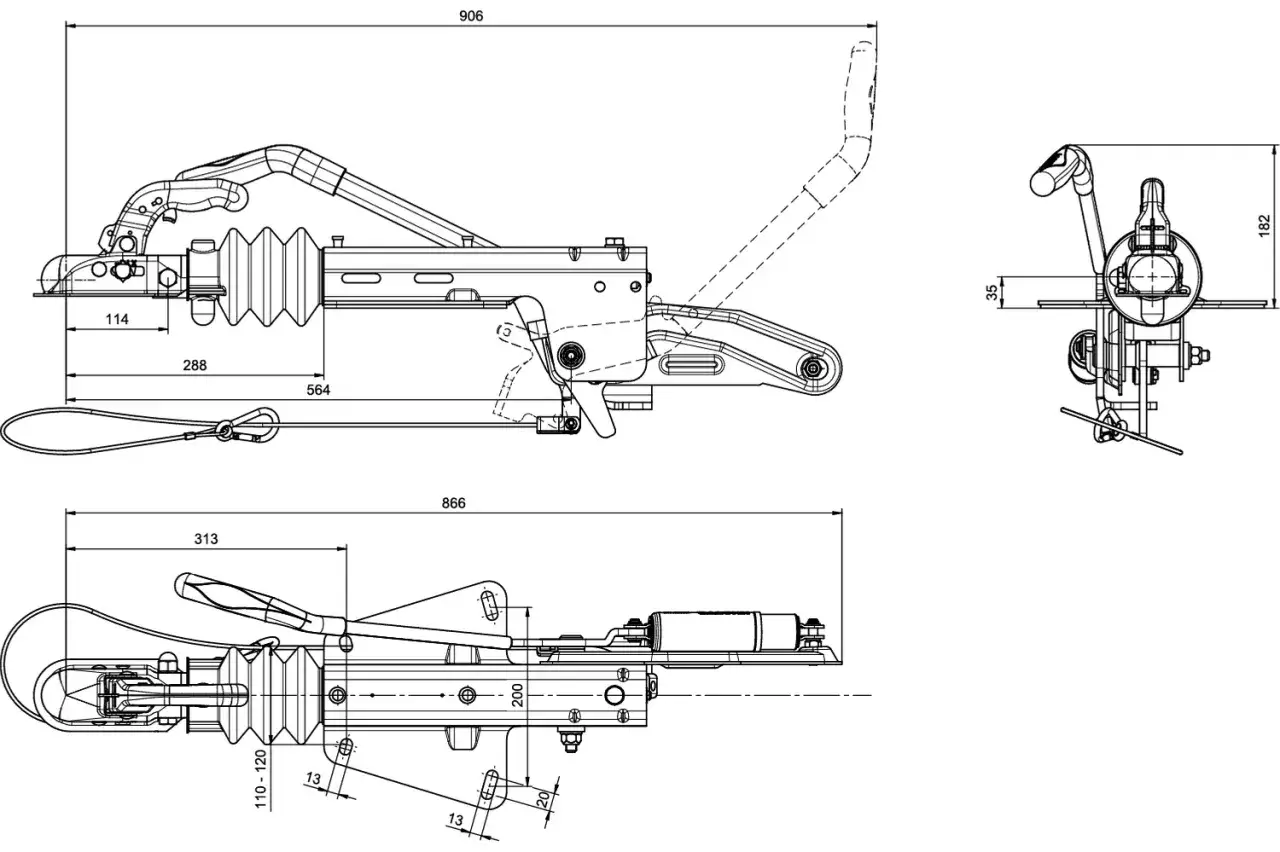

Z czego składa się cały mechanizm
W ofertach części najczęściej widać nie jeden „blok”, tylko kilka osobnych grup elementów. To właśnie one decydują o tym, czy układ pracuje lekko, czy zaczyna się zacierać i wymagać coraz mocniejszego nacisku.
| Element | Za co odpowiada | Kiedy zwracać uwagę |
|---|---|---|
| Głowica zaczepu i obudowa urządzenia | Łączy przyczepę z autem i prowadzi cały ruch najazdowy | Gdy pojawia się luz, pęknięcia albo trudność z prawidłowym zapięciem |
| Drążek przesuwny | Przenosi nacisk z dyszla na dalszą część układu | Gdy pracuje skokowo albo nie wraca płynnie do pozycji wyjściowej |
| Amortyzator | Wygasza szarpnięcia i stabilizuje reakcję układu | Gdy hamowanie staje się gwałtowne, nerwowe albo przyczepa mocno „dobija” |
| Dźwignia hamulca ręcznego | Pozwala zaciągnąć hamulec postojowy | Gdy ręczny ma za duży luz albo nie trzyma przyczepy na postoju |
| Linki hamulcowe typu Bowden | Przenoszą siłę do bębnów przy kołach | Gdy jedna strona hamuje wyraźnie mocniej albo linka porusza się ciężko |
| Rozpieraki, szczęki i bębny | Ostatecznie dociskają okładziny do bębna i hamują koło | Gdy słychać tarcie, czuć bicie albo koło grzeje się po krótkiej trasie |
| Tuleje prowadzące i osłony | Utrzymują właściwe prowadzenie ruchomych elementów i chronią przed brudem | Gdy pojawiają się luzy, korozja i wyraźne przycieranie |
W praktyce właśnie te części najczęściej kupuje się osobno, bo zużywają się nierówno. To dobra wiadomość dla użytkownika, który nie musi od razu wymieniać wszystkiego, ale pod jednym warunkiem: trzeba dobrze rozpoznać źródło problemu.
Po czym poznasz zużycie i gdzie zaczynają się problemy
Najczęstszy błąd polega na tym, że kierowca widzi objaw, ale nie szuka jego przyczyny w odpowiednim miejscu. Szarpanie przy hamowaniu nie zawsze oznacza zużyte szczęki. Czasem winny jest amortyzator, czasem zatarte prowadzenie, a czasem linka, która wraca z oporem tylko na jednej osi.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Szarpnięcie przy hamowaniu | Zużyty amortyzator lub zatarte prowadzenie drążka | Płynność ruchu drążka, stan osłon, luz na tulejach |
| Jedno koło hamuje mocniej | Różna długość lub zużycie linek, problem z rozpierakiem | Linki, punkty mocowania, stan bębna i szczęk |
| Hamulec ręczny słabo trzyma | Rozciągnięte linki albo zużyta dźwignia | Naciąg, mechanizm ręcznego, stan końcówek i regulatora |
| Koła wyraźnie się grzeją | Hamulec nie odbija albo jedna strona pracuje z oporem | Powrót linek, ustawienie szczęk, stan bębna i łożysk |
| Stuki na nierównościach | Luzy w tulejach lub wybite prowadzenie | Drążek przesuwny, tuleje, mocowania i śruby |
Jeśli po krótkiej trasie bęben jest wyraźnie gorący albo przyczepa zaczyna „myszkować” podczas hamowania, nie odkładałbym diagnostyki. Takie symptomy zwykle nie znikają same. Zazwyczaj oznaczają, że układ nie pracuje już tak, jak został zaprojektowany.
Jak dobrać właściwe części do swojej przyczepy
Tu najłatwiej popełnić kosztowny błąd. Wystarczy podobny wygląd, żeby kupić część, która nie pasuje długością, mocowaniem albo zakresem pracy. Ja zawsze zaczynam od tabliczki znamionowej urządzenia i danych z przyczepy, a dopiero później patrzę na zdjęcia w sklepie.
Numer urządzenia i typ mocowania
Najbezpieczniejszym punktem wyjścia jest numer katalogowy albo oznaczenie producenta. To ważniejsze niż sam opis aukcji, bo dwa elementy mogą wyglądać podobnie, a różnić się długością drążka, średnicą tulei czy geometrią mocowania. Przy dyszlach w kształcie litery V i przy prostych rozwiązaniach detale montażowe też potrafią się różnić.
DMC i zakres pracy mechanizmu
Dopuszczalna masa całkowita przyczepy musi zgadzać się z zakresem pracy urządzenia. W praktyce lekkie zestawy i cięższe przyczepy wymagają innych komponentów, zwłaszcza amortyzatora, linek i dźwigni. Przy niektórych modelach różni się nawet konstrukcja elementów prowadzących, więc samo „pasuje do przyczepy” niewiele mówi.
Przeczytaj również: Jak ustawić lusterka w samochodzie - Poznaj bezpieczną metodę
Marka nie jest wszystkim, ale ma znaczenie
Najczęściej spotykane rozwiązania pochodzą od producentów takich jak AL-KO, Knott czy BPW. To nie znaczy, że trzeba trzymać się jednej marki za wszelką cenę, ale zgodność wymiarów i typu osprzętu ma tu pierwszeństwo przed ceną. W praktyce lepiej zapłacić za właściwy element niż oszczędzić kilkadziesiąt złotych i walczyć z montażem.
Dobór części nie kończy się na zamówieniu jednego numeru. Jeśli wymieniasz kilka elementów naraz, dobrze jest spojrzeć na cały zestaw jako system. To prowadzi do pytania, kiedy naprawa ma sens, a kiedy bardziej opłaca się wymiana kompletnego zespołu.
Naprawa czy wymiana całego zespołu
W wielu przypadkach da się wymienić tylko jedną część. To dobra wiadomość, bo drobny element bywa znacznie tańszy niż komplet. Z drugiej strony, jeśli zużycie jest rozlane po całym układzie, składanie go z pojedynczych części potrafi być mniej rozsądne niż montaż nowego zespołu.
| Sytuacja | Co zwykle ma sens | Orientacyjny koszt części |
|---|---|---|
| Zużyte tuleje lub osłony | Wymiana lokalna | od kilkudziesięciu do około 250 zł |
| Wypracowana linka hamulcowa | Wymiana pojedynczej linki lub kompletu | około 55-100 zł za sztukę |
| Słaby lub zatarty amortyzator | Wymiana samego amortyzatora | zwykle około 260-790 zł |
| Luz na dźwigni ręcznego | Wymiana dźwigni, regulatora lub linek | mniej więcej 30-400 zł |
| Korozja, wiele luzów i zużycie kilku stref naraz | Wymiana kompletnego urządzenia | najczęściej około 1100-2600 zł |
W praktyce kompletny zespół bywa rozsądniejszy, gdy układ ma już sporo lat, kilka elementów jest zużytych jednocześnie, a śruby i prowadnice wyglądają jak po ciężkiej zimie. W takim scenariuszu pojedyncze naprawy tylko odsuwają problem. Najgorzej wychodzi sytuacja, w której właściciel wymienia jedną część, a po miesiącu wraca do warsztatu z kolejnym objawem.
Jak dbać o płynność działania przez sezon
Sprawny układ nie wymaga cudów, tylko regularnej kontroli. Najlepiej działa prosta rutyna: oględziny przed sezonem, szybki przegląd po dłuższym postoju i kontrola po każdej jeździe w błocie, soli albo po kontakcie z wodą. To niewiele, ale właśnie te drobiazgi najczęściej decydują o trwałości.
- Sprawdzam, czy drążek przesuwny pracuje płynnie i bez zacięć.
- Oglądam osłony przeciwkurzowe oraz miejsca narażone na korozję.
- Kontroluję linki pod kątem pęknięć, przetarć i oporu przy ruchu.
- Nie dopuszczam do zabrudzenia okładzin ciernych smarem lub farbą.
- Patrzę, czy hamulec ręczny zatrzymuje przyczepę bez nadmiernego skoku dźwigni.
- Po dłuższym postoju sprawdzam, czy koła obracają się swobodnie i czy nic nie trze.
Jedna rzecz jest szczególnie ważna: nie wolno „ratować” tarcia nadmiarem smaru tam, gdzie pracują okładziny. To nie poprawia działania, tylko je psuje. Jeśli mechanizm zaczyna chodzić ciężej, lepiej znaleźć źródło oporu niż próbować je zagłuszyć środkiem smarnym.
Co jeszcze decyduje o spokojnej jeździe z przyczepą
Najbardziej niedoceniany element całego zestawu to kultura pracy. Dobrze dobrany i sprawny układ nie tylko skraca drogę hamowania. On też zmniejsza kołysanie, ogranicza zużycie opon, mniej męczy kierowcę i ułatwia manewry na ciasnym placu. To właśnie dlatego przy częściach do tego mechanizmu nie patrzę wyłącznie na cenę, ale przede wszystkim na zgodność i stan prowadzenia.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: zaczynaj od identyfikacji urządzenia, potem porównaj wymiary i dopiero na końcu wybieraj sklep. Dzięki temu nie kupujesz „prawie pasującej” części, tylko element, który faktycznie przywróci pełną sprawność. A przy przyczepie to robi większą różnicę, niż na pierwszy rzut oka widać.
